DEUTSCH
EINSATZ
Tauchmotorpumpen der Baureihe Mul-
tiCut eignen sich zur Einzelhausent-
wässerung.
MultiCut-Pumpen werden bevorzugt
eingesetzt bei:
- faserhaltigem Abwasser
- feststoffhaltigem Abwasser (ohne
Steine)
- häuslichem Abwasser ohne Fäka-
lien
- häuslichem Abwasser mit Fäkalien
- mechanisch gereinigtem Abwasser
Die Tauchpumpen MultiCut ... TAN, EX-
werden mit Ex-Schutz geliefert.
Beim Einsatz der Pumpen müssen die
jeweiligen nationalen Gesetze, Vor-
schriften, sowie örtliche Bestimmun-
gen eingehalten werden, wie z.B.
• Errichten von Niederspannungsan-
lagen
(z.B. in Deutschland VDE 0100)
• Sicherheit und Arbeitsmittel
(z.B. in Deutschland BetrSichV und
BGR 500)
• Sicherheit in abwassertechnischen
Anlagen
(z.B. in Deutschland GUV-V C5, GUV-
R 104, GUV-R 126)
• Elektrische Anlagen und Betriebs-
mittel (z.B. in Deutschland GUV-VA3)
• Explosionsschutz
EN 60079-0, EN 60079-1, EN 60079-
14, und EN 1127-1
Bei abweichenden Einsatzbedingungen
in explosionsgefährdeten
fragen Sie bitte die örtlich zuständigen
Stellen. In Deutschland sind dies z.B.
Gewerbeaufsicht, TÜV, Bauamt oder
Berufsgenossenschaft.
In der Verordnung über Sicherheit und
Gesundheitsschutz bei der Bereitstel-
lung von Arbeitsmitteln und deren Be-
nutzung bei der Arbeit, über Sicherheit
beim Betrieb überwachungsbedürftiger
Anlagen und über die Organisation be-
trieblichen Arbeitsschutzes, Artikel 1
Betriebssicherheitsverordnung
SichV) sind Errichtung und Betrieb die-
ser Anlagen geregelt.
Betriebsarten
bei 40º C Fördermitteltemperatur:
Motor eingetaucht: Dauerbetrieb S1
Motor aufgetaucht: Kurzzeitbetrieb S2;
s. Techn. Daten
Motor aufgetaucht: Aussetzbetrieb S3;
s. Techn. Daten
4
Bei Lagerung im Trockenen ist die
Tauchpumpe bis -20º C frostsicher. Ein-
gebaut darf sie im Wasser jedoch nicht
einfrieren.
Transport
Die Pumpe soll grundsätzlich
nicht am Zuleitungskabel an-
gehoben werden! Das Versen-
ken der Pumpe in tiefere Schächte oder
Gruben ist nur mit Kette vorzunehmen.
ELEKTRO­
ANSCHLUSS
Durch den Einsatz unserer Steuerun-
gen haben Sie die Gewissheit, dass die
Forderungen aus der EG Baumuster-
prüfbescheinigung erfüllt sind.
Nur
darf an Pumpe oder Steuerung
Elektroarbeiten vornehmen.
Die jeweils gültigen Normen (z.B. EN),
landesspezifischen Vorschriften (z.B.
VDE) sowie die Vorschriften der örtli-
chen Versorgungsnetzbetreiber sind zu
beachten.
ACHTUNG! Leitungsende oder Stecker
niemals ins Wasser legen! Eventuell
eindringendes Wasser kann zu Störun-
gen führen.

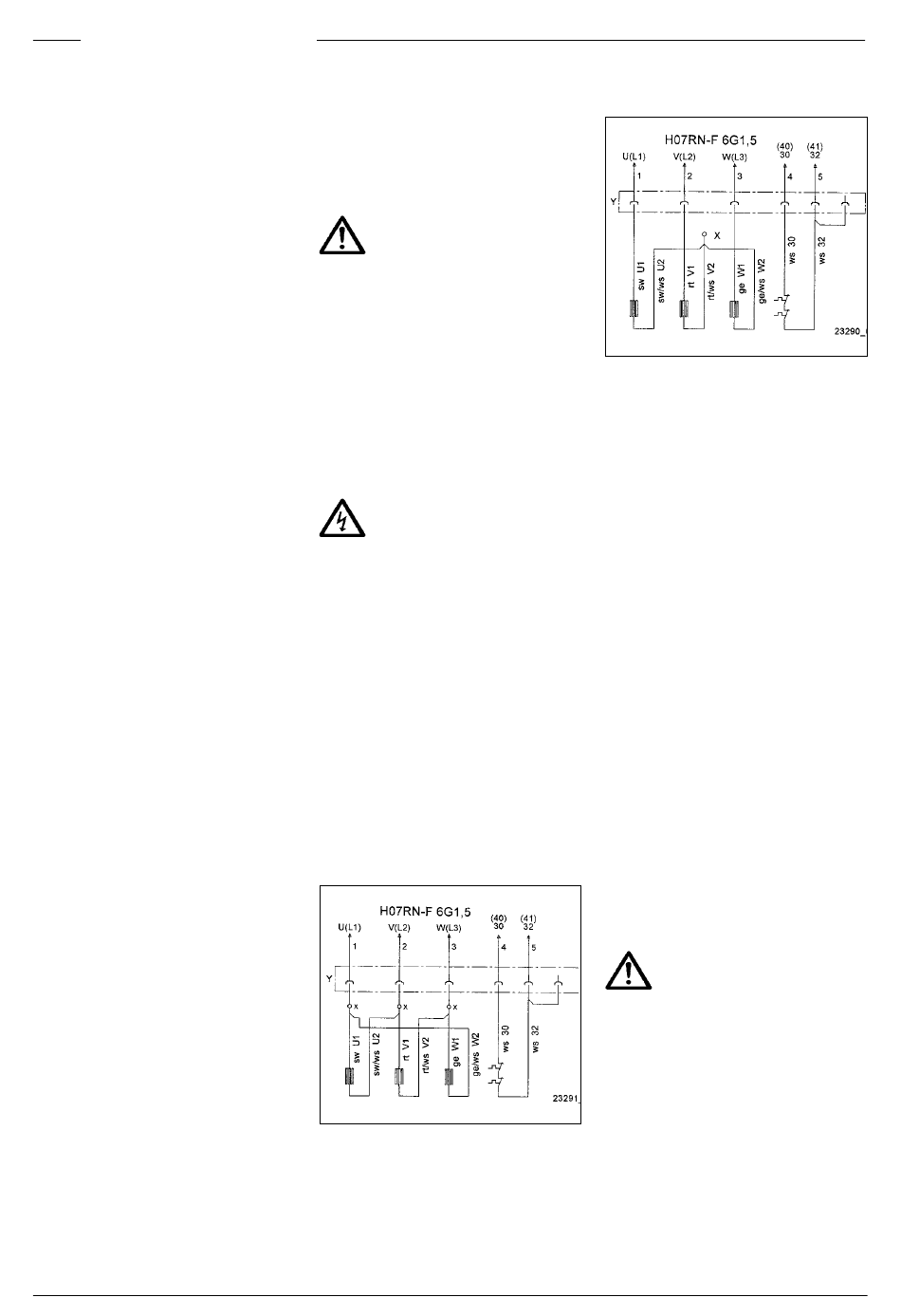

Schaltungsänderungen sind unter Ver-
wendung von Quetschverbindern (X)
zwischen Coni-Steckverbindung (Y) und
Einbaumotor vorzunehmen. Die neue
Bereichen
Quetschverbindung muss fachgerecht
hergestellt werden.
Δ-Schaltung, niedrige Spannung
(Betr-
eine Elektro-Fachkraft
Y-Schaltung, hohe Spannung
Als Vorsicherungen für die Pumpe sind
nur träge Sicherungen oder Automaten
mit C- oder D-Charakteristik einzuset-
zen. Erforderliche Absicherung min-
destens 16 A.
Die Pumpen sind durch einen Über-
strom-Auslöser zu schützen, Einstel-
lung auf Nennstrom.
Wenn die Schutzeinrichtung ausgelöst
hat, ist vor dem Wiedereinschalten die
Störungsursache zu beseitigen.
Wicklungsthermostate
ACHTUNG! Zusätzlich zum Überstrom-
Auslöser bzw. Motorschutzschalter
sind die in der Motorwicklung einge-
bauten Thermostate anzuschließen. Sie
sind für 250 V / 1,2 A (cos phi 0,6) geeig-
net und anschlussmäßig mit 30 und 32
bezeichnet.
Thermostatanschluss mit Ex-Schutz
Die Thermostate sind so anzuschließen,
dass beim Erreichen der Ansprech-
temperatur der Motor über den Steu-
erstromkreis abgeschaltet wird. Eine
automatische Wiedereinschaltung darf
nach Abkühlung der Wicklung nicht
möglich sein.
Nach dem Abschalten durch
die Temperatur-Begrenzer
muss erst die Störungsursache
beseitigt werden. Erst dann darf von
Hand wieder eingeschaltet werden.
Die Wiedereinschaltsperre muss "null-
spannungssicher" sein, d.h. auch nach
einem Spannungsausfall muss die
Sperre erhalten bleiben (in Europa
Richtlinie 2014/34/EU Anhang II 1.5, EN
60079-17 Tab1, B10).
Betrieb an einem Frequenzumrichter
Frequenzumrichter dürfen nur zur
Drehzahl-Regulierung von Drehstrom-
Pumpen in Sonderausführung einge-
setzt werden!
