Élément horizontal
en saillie
18 po
18 po
min
min
Chapeau
18 po min
d'évacuation
IL EST NÉCESSAIRE d'ajouter une restriction à
l'installation d'un conduit d'évacuation vertical, pour
compenser le tirage excessif. Voir la page 13, pour
l'ajustement de la restriction d'évacuation.
HAUTEUR D'ÉVACUATION DES GAZ : En aucun
cas une ouverture d'évacuation du chapeau ne doit
être à moins de 18 po (457 mm) de distance
horizontale/verticale de la surface du toit. Voir fig. 7.
Hauteur d'évacuation maximale : 35 pieds au-dessus
de l'appareil.
Conversion de cheminée
préfabriquée ou en maçonnerie
Le poêle GF 370 DV est approuvé pour utilisation avec
les kits de conversion de cheminée à évacuation directe
dans une cheminée en maçonnerie ou une cheminée
préfabriquée homologuée à combustible solide. Ceux-ci
sont vendus par les fabricants énumérés à la page 8.
Les exigences d'installation suivantes doivent être
respectées :
1. Utilisez le réglage de restriction recommandé
selon la zone du diagramme de terminaison
d'évacuation, à la Figure 17. Dans une cheminée en
maçonnerie, une gaine d'argile réfractaire ou une
gaine d'acier homologuée doit être présente sur toute
la longueur de la cheminée.
2. La longueur totale du conduit d'évacuation ne doit pas
dépasser 35 pieds (10,67 m).
3. La gaine (ronde) doit avoir un diamètre intérieur de 6
po ou plus.
4. Les cheminées préfabriquées doivent être
homologuées UL 103 ou ULC S-629 et avoir un
diamètre INTÉRIEUR minimal de 6 pouces (150 mm).
Les cheminées préfabriquées doivent être
homologuées pour le kit de conversion du fabricant
spécifique.
Ouverture d'évacuation
la plus basse

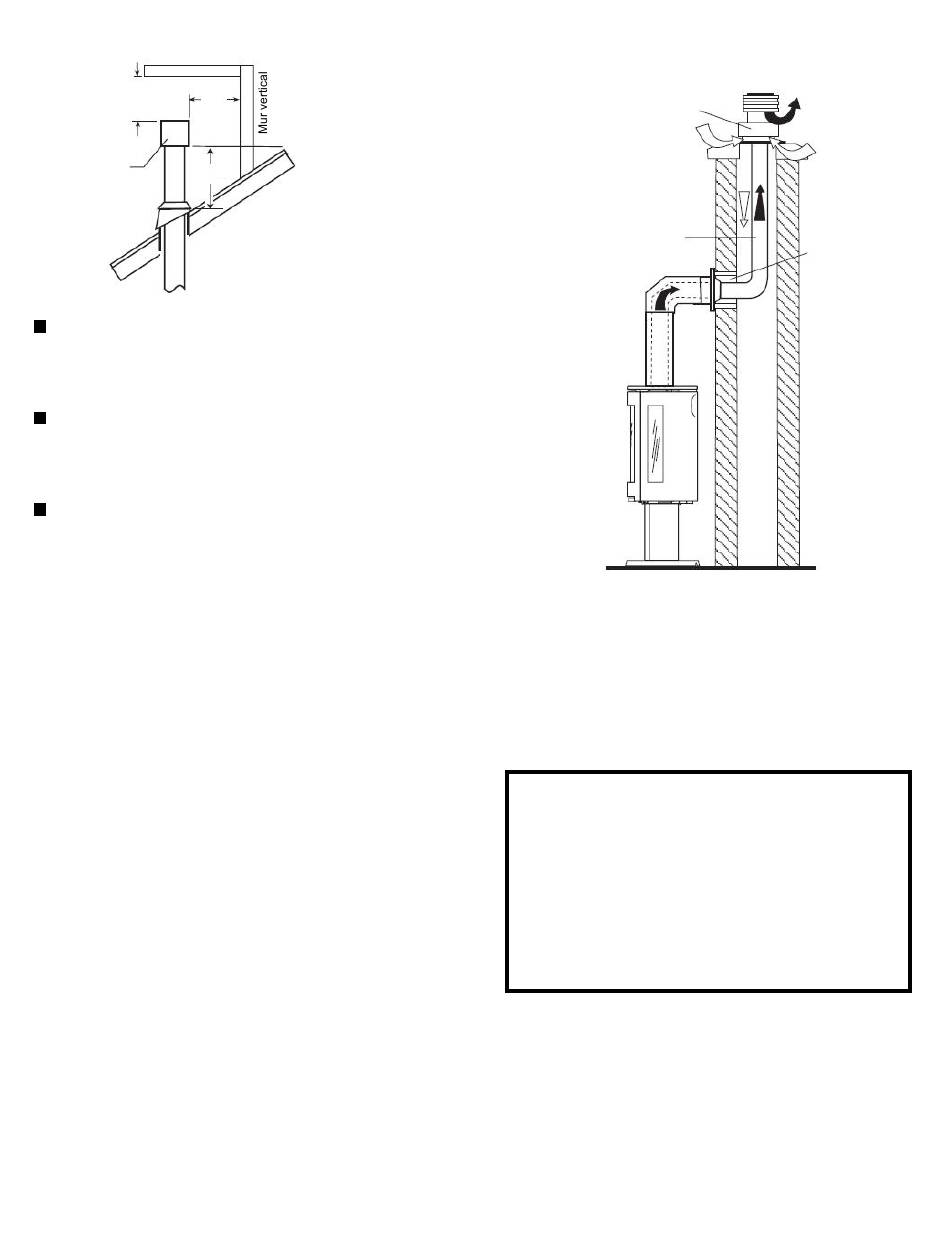

Figure 7. Hauteur minimale de
traversée de toiture et dégagements
minimums des surfaces adjacentes -
terminaison verticale.
Chapeau d'évacuation
Adaptateur de
chapeau -
fourni avec
o
le kit n
934
Tuyau flexible de
4 po - non fourni
avec le kit
Utiliser du tuyau
GS standard
Simpson Dura-
Vent, du poêle au
coupe-feu mural
Figure 8. Conduit d'évacuation passant par une
cheminée en maçonnerie, utilisant le Kit de conversion de
o
cheminée n
934 de Simpson Dura-Vent. Les autres
fabricants utilisent des concepts similaires. Peut aussi être
utilisé dans les cheminées préfabriquées homologuées.
AVIS IMPORTANT
L'UTILISATION D'UNE CHEMINÉE EXISTANTE
COMME PRISE D'ENTRÉE D'AIR N'EST PAS
COUVERTE EN VERTU DES MÉTHODES
D'ESSAI ANSI Z21.88-1999-CSA 2.33-M99
EXIGÉES POUR LA CERTIFICATION ITS/WHI
DU PRODUIT. CONSULTER L'AUTORITÉ
AYANT JURIDICTION EN MATIÈRE DE CODE,
AVANT D'UTILISER CETTE MÉTHODE
D'INSTALLATION.
o
verticale n
991
Gaz d'évacuation
Prise d'air
Support/Couvercle
de coupe-feu -
fourni avec
o
le kit n
934
9
