Réglage des restrictions
(évacuation et prise d'air)
Le poêle Jøtul GF 370 DV est doté de dispositifs de
réglage pour ajuster le débit d'entrée d'air (prise d'air) et le
débit d'évacuation d'air (conduit d'évacuation) pour
convenir à une variété de conditions résultant des variables
inhérentes à la configuration du conduit d'évacuation et à
l'environnement. Ces 2 dispositifs de réglage sont
accessibles de l'extérieur de la chambre de combustion,
pour permettre d'ajuster le brûleur lorsque le poêle
fonctionne. Voir les figures 14 et 16.
Utilisez le Diagramme de terminaison d'évacuation de
la fig. 17, pour déterminer dans quelle zone se trouve votre
terminaison d'évacuation, et faire les réglages de restriction
appropriés du conduit d'évacuation et de la prise d'air.
Utilisez ces réglages comme directives générales pour
commencer. Les réglages finaux devront ensuite être
déterminés selon les caractéristiques particulières de votre
installation (il n'y a pas de règle absolue).
Restriction du conduit d'évacuation
La restriction du conduit d'évacuation empêche les tirages
excessifs d'interférer avec le fonctionnement de la
veilleuse, et d'affecter la combustion ou l'apparence de la
flamme. Le volet est réglé par le fabricant en position
complètement ouverte. La position finale du volet de
restriction est déterminée par la zone du diagramme dans
laquelle se trouve la terminaison d'évacuation.
Par exemple, si le conduit d'évacuation a une élévation
verticale de 20 pieds, avec un coude et une longueur
horizontale de 5 pieds, le réglage approprié de la restriction
d'évacuation doit être une «Restriction maximale».
Plaque supérieure
Plaque
pivotante

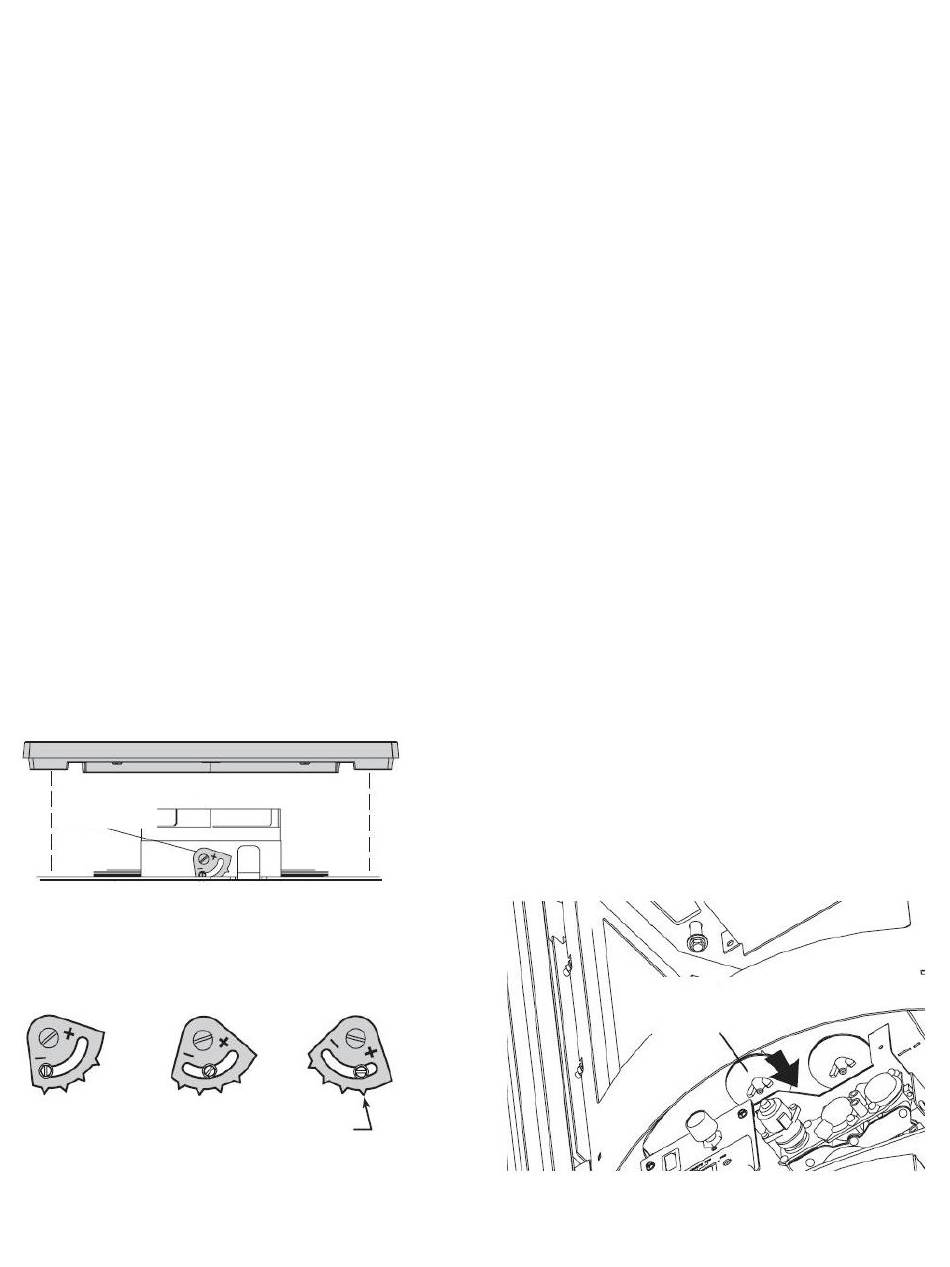

Figure 14. La restriction d'évacuation est située à
l'intérieur de la buse d'évacuation du poêle.
Restriction
Restriction
nulle
à moitié
NE DÉPASSEZ PAS CE RÉGLAGE.
UNE RESTRICTION EXCESSIVE PEUT ENCRASSER PAR LA SUIE
Figure 15. Réglages de la restriction d'évacuation
12
Restriction
maximale
Réglage de la restriction d'évacuation
1. Retirez les bagues de garniture de la plaque supérieure.
2. Desserrez la vis de blocage et tournez la plaque
pivotante de restriction au point indicateur approprié, tel
que spécifié dans le diagramme de terminaison
d'évacuation de la figure 17. Après avoir fait fonctionner
le brûleur durant 15 minutes, faites tout ajustement
additionnel par incréments de 1/8 po jusqu'à ce que
vous obteniez l'apparence de flamme désirée. Ne
dépassez pas le réglage maximal de fermeture
montré à la fig. 15. Faites fonctionner le brûleur 10 à 15
minutes entre chaque réglage additionnel.
3. Serrez la vis de blocage et réinstallez les bagues de
garniture.
Réglage de la prise d'air
Un volet de restriction de prise d'air permet un ajustement
additionnel du brûleur, pour les conduits d'évacuation plus
élevés (longs). Il est situé sous le plancher de la chambre
de combustion et est réglé complètement ouvert par le
fabricant. Voir fig. 16.
Le volet a une plage de réglage de 1 pouce. Pour
modifier le réglage, desserrez l'écrou à oreilles et glissez la
tige du volet (à joint d'étanchéité) vers l'arrière à la position
mi-fermée ou complètement fermée, selon la zone de votre
terminaison d'évacuation (v. diagramme). Resserrez l'écrou
à oreilles avant d'allumer le brûleur, pour sceller le joint
d'étanchéité. Entre chaque modification du réglage,
attendez 10 à 15 minutes pour laisser les flammes se
stabiliser.
Zone D
Les terminaisons d'évacuation de la Zone D sont
sujettes à des conditions de tirage pouvant interférer
avec le fonctionnement de la veilleuse à allumage
intermittent. Dans ce cas, on recommande de faire
fonctionner le poêle seulement en mode de veilleuse à
allumage continu.
prise d'air
Figure 16. Emplacement du volet de prise d'air.
Volet de
