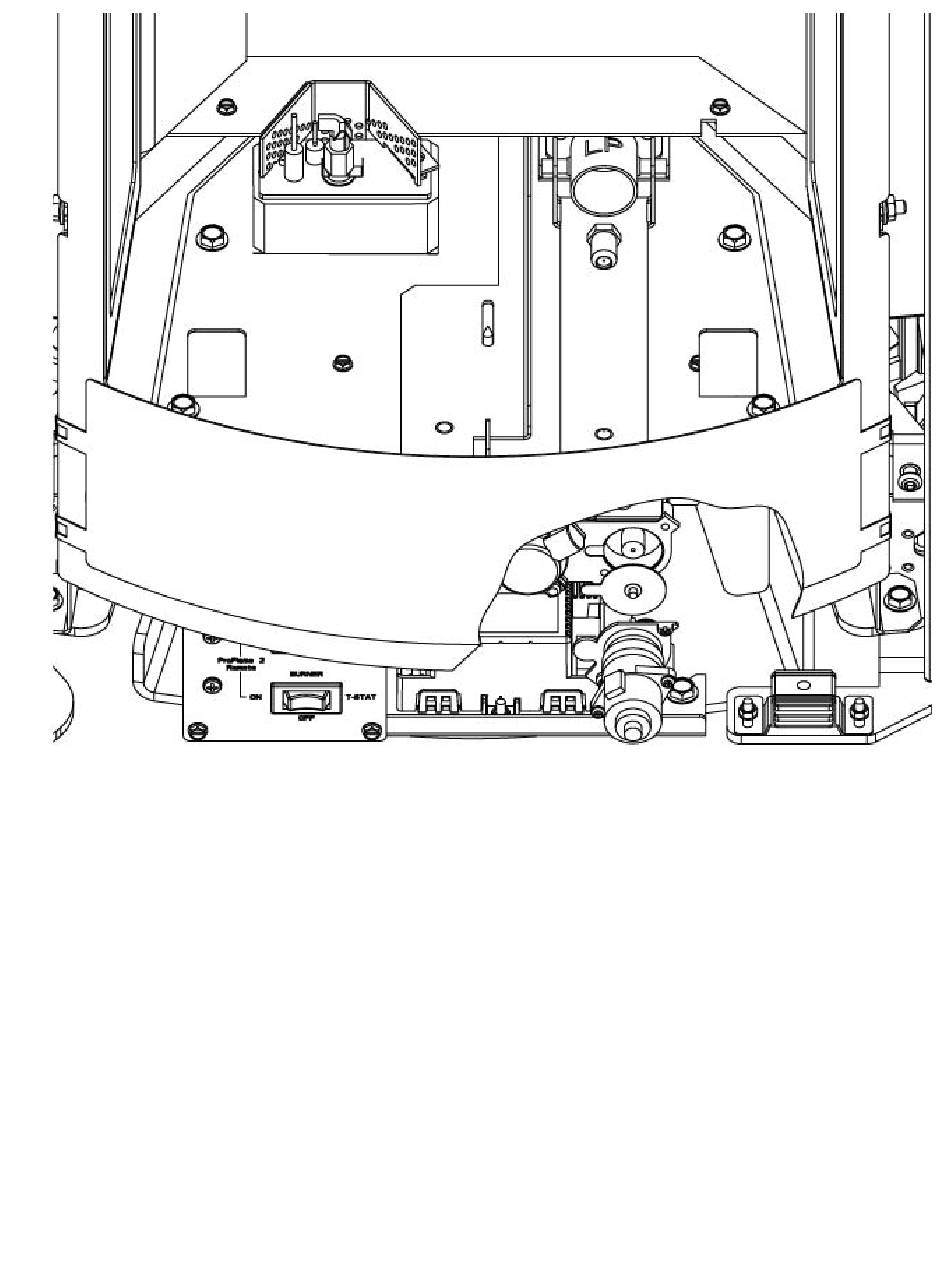

Figure 23. Composants du système de conversion de combustible
veilleuse. Remplacez-le par l'orifice fourni dans le
kit. Assurez-vous que le nouvel orifice est
solidement fixé, pour éviter une fuite de dérivation.
Réinstallez le capuchon de veilleuse,
simplement en le poussant en place sur sa base.
Réinstallez le plateau du brûleur en insérant le tube
8.
de venturi avec le volet d'air.
BRÛLEUR EST AU NIVEAU HORIZONTAL ET
SOLIDEMENT ENFONCÉ SUR LES PATTES DE SUPPORT
DU PLANCHER DE LA CHAMBRE DE COMBUSTION.
9. Remplacement du régulateur variable : Avec un
tournevis Torx T-20, retirez les deux vis spéciales
du régulateur, devant la valve. Note : Pour bien
identifier les vis à retirer, voir le nouveau régulateur
dans le kit. Voir la Fig. 23.
10. Retirez le régulateur et le diaphragme en
caoutchouc. Le joint d'étanchéité en caoutchouc
noir doit être retiré de la valve.
11. Installez le nouveau régulateur variable, fourni dans
le kit. Assurez-vous que le joint d'étanchéité est
positionné correctement et serrez bien les vis.
Allumeu
r Détecteur
Capuchon de veilleuse
de flamme
ON REMOTE OFF
PRG
ASSUREZ-VOUS QUE LE
Injecteur
Lieu étiquette
"A" ici.
12. Apposez les étiquettes d'identification au poêle, de
façon à ce qu'elles soient visibles pour toute personne
qui fera l'entretien du poêle.
• Étiquette «A» - Apposez-la sur le bord avant du
compartiment de valve.
• Étiquette «B» - Apposez-la sur la plaque signalétique.
• Petite étiquette de valve - Apposez-la sur la valve.
13. Installez les panneaux accessoires et le média du
brûleur, tel que requis. Voir pages 19-21.
14. Appliquez du lubrifiant anti-grippage («anti-seize») aux
vis à tête creuse du cadre de vitre, avant de réinstaller
le cadre de vitre.
15. Ouvrez le gaz alimentant le système et vérifiez la
présence de fuites avec de l'eau savonneuse ou un
détecteur de gaz.
16. Suivez les instructions de vérification du système, aux
pages 22-23, pour l'allumage initial et le réglage
d'apparence des flammes.
Volet d'air
primaire
Diaphragme
du régulateur
Régulateur
(à colonne)
Utilisez les nouvelles
vis Torx (fournies)
17
