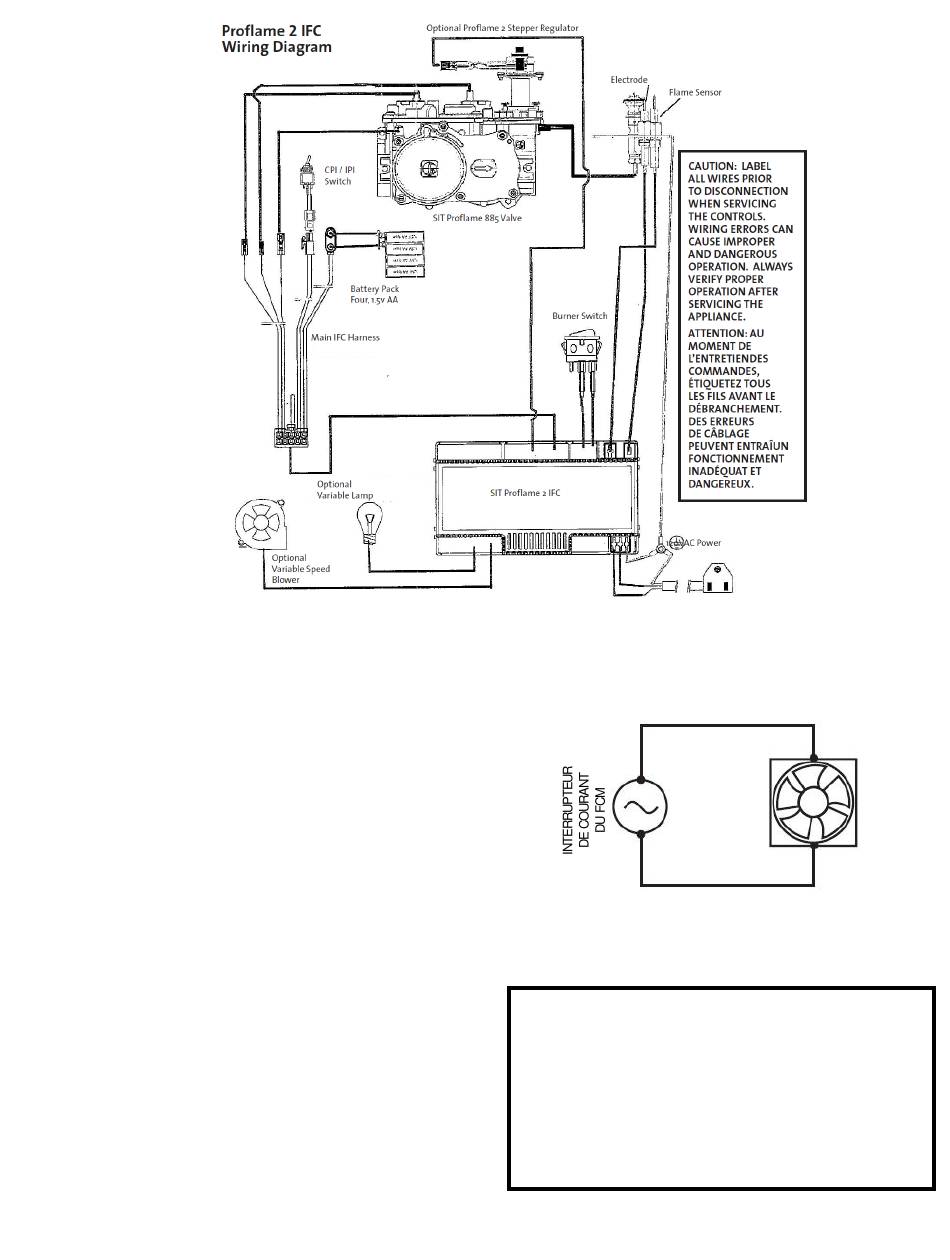

Figure 58. Schéma de câblage - Système de contrôle de brûleur SIT Proflame 2
Caractéristiques techniques
Module de contrôle de ventilateur
Tension/fréquence d'alimentation :
Plage de température ambiante :
Bus à trois fils : -Deux fils fournissent le voltage c.c.
au récepteur de télécommande.
-Un fil donne le signal unidirectionnel
provenant du récepteur.
Tension/fréquence/courant de sortie : 120V / 60 Hz / 5 A
Sortie auxiliaire à interrupteur :
Sortie de vitesse de ventilateur :
Émetteur de télécommande
Tension d'alimentation : 4,5 V (trois piles AAA 1,5V)
Plage de température ambiante : 32 à 122° F
Radiofréquence :
Récepteur :
Tension d'alimentation : 6,0 V (quatre piles AA 1,5V)
Plage de température ambiante : 32 à 140° F
Radiofréquence :
28
AISCEAU DE CÂBLES DFC
(incluant : fil de terre de veilleuse
et commutateur CPI / IPI)
120V, 60 Hz
32 à 140° F
120V / 60 Hz / 2 A
120V / 60 Hz / 1 A
315 MHz
315 MHz
MODULATION
ÉLECTRONIQUE DE
VALVE (PROFLAME)
Figure 59. Schéma de câblage - Ventilateur GF 370 DV.
ATTENTION: AU MOMENT DE L'ENTRETIEN DES
COMMANDES, ÉTIQUETEZ TOUS LES FILS AVANT LE
DÉBRANCHEMENT. DES ERREURS DE CÂBLAGE
PEUVENT ENTRAÎNER UN FONCTIONNEMENT
INADÉQUAT ET DANGEREUX.
CAUTION: LABEL ALL WIRES PRIOR TO
DISCONNECTION WHEN SERVICING THE CONTROLS.
WIRING ERRORS CAN CAUSE IMPROPER AND
DANGEROUS OPERATION. ALWAYS VERIFY PROPER
OPERATION AFTER SERVICING THE APPLIANCE.
BLANC
NOIR
