Section 1 : Montage et configuration
Section 1 : Montage et configuration
Exigences liées au tracteur
Puissance
La puissance du tracteur doit se situer dans la plage spécifiée ci-
dessous. Les tracteurs hors de la plage ne doivent pas être
utilisés.
Puissance nominale . . . . . . . . . . 37 à 120 kW (50 à 160 hp)
Type d'attelage (se référer à la configuration
de la barre de traction) . . . . . . . . . . . . . . Barre de traction
Vitesse de prise de force arrière :
RC3615 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .540 tr/min
RCM3615. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 000 tr/min
Sorties hydrauliques (se référer à la configuration hydraulique)
Standard de l'usine . . . . . . . . . . . . . . . . . 2 sorties doubles
Élévation indépendante des ailes . . . . . . 3 sorties doubles
Configuration de la barre de traction
Consulter la Figure 1-1 :
!
AVERTISSEMENT
Afin de prévenir des blessures graves ou la mort :
•
Ne pas utiliser un tracteur ni trop petit ni trop gros. Les petits trac-
teurs peuvent être poussés et renversés. Les gros tracteurs peuvent
endommager l'outil attelé.
•
Ne pas utiliser un adaptateur de prise de force. L'adaptateur aug-
mente la contrainte sur l'arbre de prise de force du tracteur, ce qui
peut endommager l'arbre de prise de force et l'arbre de transmis-
sion. Il annule également l'effet du carter de protection de prise de
force du tracteur.
•
Des dommages à la prise de force peuvent se produire si les dis-
tances « A » et « B » ne sont pas correctement maintenues.
Maintenir une bonne distance, dimension « A », entre le centre
du trou de goupille d'attelage de la barre de traction et l'extrémité
de l'arbre de prise de force du tracteur.
540 tr/min et 3,49 cm (1 3/8 po) à une vitesse
de prise de force de 1 000 tr/min :
« A » . . . . . . . . . . . . . . . . . . . . . . . . . 36 à 41 cm (14 à 16 po)
« B » . . . . . . . . . . . . . . . . . . . . . . . . 20 à 25,4 cm (8 à 10 po)
« C » . . . . . . . . . . . . . . . . . . . . . . . . .46 à 56 cm (18 à 22 po)
22273
A
Arbre de prise de force
Arbre de prise de force
Barre de
Barre de
traction
traction
Niveau du sol
Niveau du sol

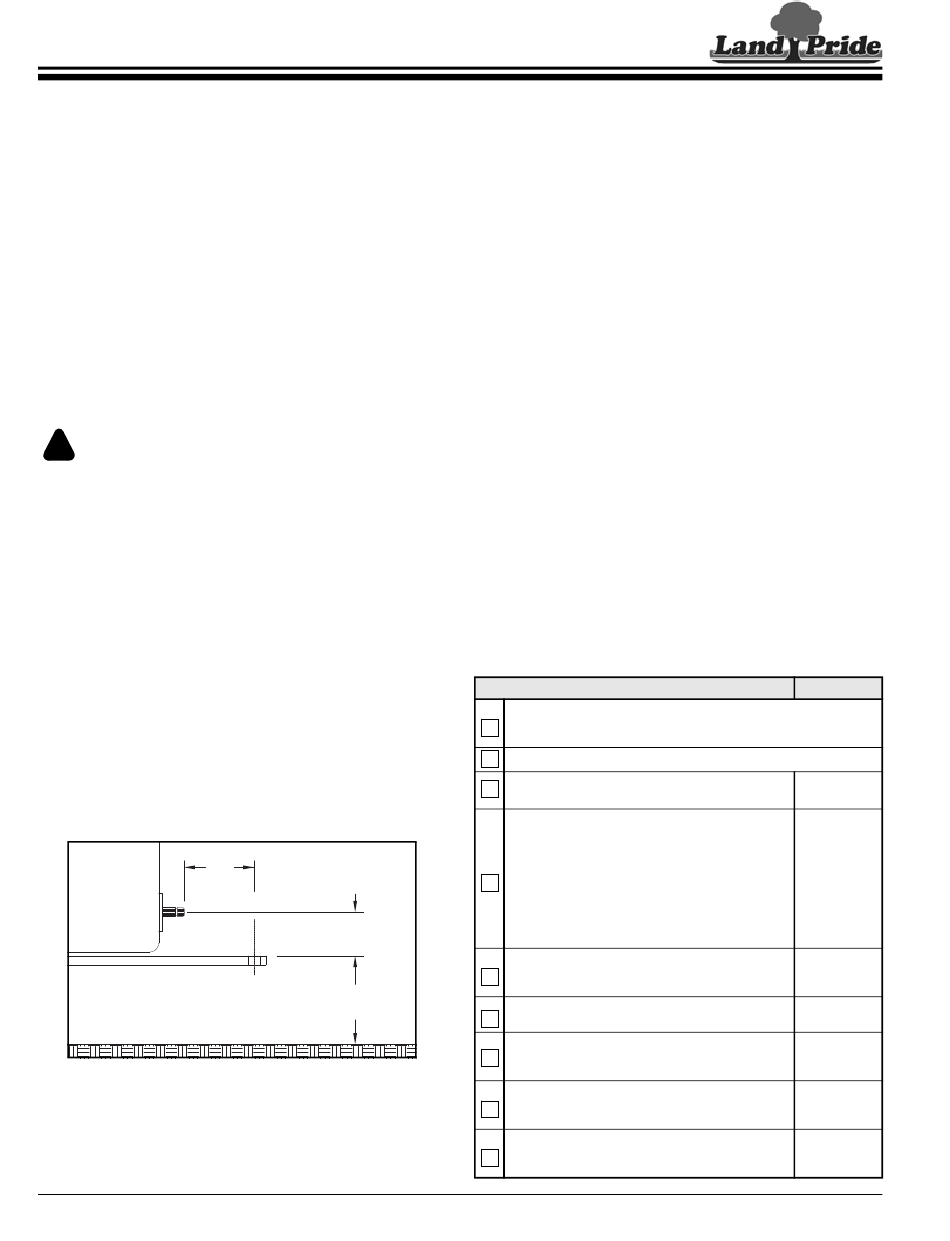

Distance de la prise de force à la barre de traction
Figure 1-1
12
Débroussailleuses rotatives RC3615 et RCM3615 de la série 2 (numéro de série 945023+) 330-502M-FRC
Table des matières
Sorties hydrauliques
Le nombre de sorties doubles hydrauliques du tracteur varie
selon la configuration de la débroussailleuse rotative.
•
Deux sorties doubles sont requises si les ailes sont relevées et
abaissées simultanément (standard de l'usine).
•
Trois sorties doubles sont requises si les ailes sont relevées et
abaissées indépendamment.
Si le tracteur ne possède pas le nombre de sorties doubles
requis, des trousses de soupapes de commande sont dispo-
nibles pour servir de sorties supplémentaires. Se référer à la
rubrique « Accessoires hydrauliques » à la page 39 pour une
description détaillée de cette trousse.
Avant de commencer
Lire et bien comprendre le Manuel d'utilisateur de la débroussail-
leuse. Une bonne compréhension de son fonctionnement facili-
tera le montage et la configuration de la débroussailleuse.
Il est préférable de consulter la « Liste de vérification de
montage » avant de monter la débroussailleuse. Pour procéder
plus rapidement au montage et rendre le travail plus sécuritaire,
s'assurer de disposer de toutes les pièces et de l'équipement
nécessaires à la portée de la main.
Exigences liées au couple
Se reporter au « Tableau des couples de serrage pour les
tailles de boulons classiques » à la page 58 pour déterminer
les couples de serrage appropriés pendant le serrage de la quin-
caillerie. Se référer aux « Couples de serrage supplémen-
taires » au bas du tableau pour connaître les exceptions aux
couples de serrage.
Disposer d'un chariot élévateur à fourche ou d'un chargeur muni de
chaînes au format recommandé et de supports de sécurité capables de
soulever l'équipement.
S'assurer qu'au moins deux personnes sont disponibles lors du montage.
S'assurer que tous les composants majeurs et les
pièces détachées sont expédiés avec l'appareil.
Vérifier à deux reprises pour s'assurer que toutes les
pièces, les attaches et les goupilles sont installées aux
endroits prescrits. Consulter le Manuel des pièces en
cas de doutes. Le double contrôle réduit les risques de
mal utiliser un boulon qui pourrait être utile plus tard.
REMARQUE : Toute la quincaillerie assemblée en usine
est installée au bon endroit. Se souvenir de l'emplace-
ment d'une pièce ou d'une attache qu'on a retirée pen-
B
dant le montage. Garder les pièces séparées.
S'assurer que les pièces mobiles se déplacent libre-
ment, que les boulons sont serrés et que les goupilles
fendues sont ouvertes.
C
S'assurer que tous les raccords de graissage sont en
place et lubrifiés.
S'assurer que toutes les étiquettes de sécurité sont pla-
cées correctement et qu'elles sont lisibles. Les rempla-
cer si elles sont endommagées.
S'assurer que tous les réflecteurs rouges et ambre sont
bien placés et visibles lorsque l'appareil se trouve en
position de transport.
S'assurer que tous les pneus sont bien gonflés et que
tous les boulons de roue et les écrous d'essieu sont ser-
rés au couple indiqué.
Liste de vérification de montage
Vérifier
Réf.
Manuel
d'utilisateur
Manuel
d'utilisateur
330-502M-FRC
Manuel
des pièces
331-939P
Page 58
Page 48
Page 4
Page 10
Page 58
3 avril 2018
