7. Installation d'un ensemble de lames à rainurer empilées (FIG. 1).
a. Placez les parties désirées de l'ensemble de lames à rainurer sur la tige de
l'arbre.
b. Placez la combinaison d'écrou/de rondelle incluse du Kit d'accessoires de
rainurage sur l'extérieur de la pile de lames à rainurer, puis serrez.
NOTA: La tuerca/arandela de combinación incluida está diseñada para
utilizarse con un juego de mortajar en la sierra de mesa SKIL SKIL TS6307-00
solamente. Y está diseñada para sujetar un juego de mortajar de 5/8 pulgada
como máximo con la tuerca del eje portaherramienta colocada correctamente,
de la manera que se muestra en la FIG. 1.
8. Baje las hojas por debajo del tablero
Fig. 2
de la mesa e inserte el inserto de la
mesa de mortajar (FIG. 2).
9. Ajuste el inserto de la mesa(FIG. 2).
El inserto de la mesa se deberá ajustar
•
de manera que esté al ras con la
superficie de la mesa de la sierra.
El inserto de la mesa incluye cuatro (4)
•
Vis de réglage (4)
tornillos de ajuste para ajustar su altura.
Coloque una regla de borde recto (como
por ejemplo la regla metálica de una
escuadra de combinación) a través del
tablero de la mesa y la parte superior
del inserto. Las superficies deberán
estar al mismo nivel. Si es necesario
realizar algún ajuste, utilice un llave
hexagonal de 2,5 mm para rotar cada tornillo de nivelación hacia arriba o hacia
abajo.
10. Suba las hojas (los cortadores) hasta la profundidad de corte deseada (por
encima del inserto). Compruebe que la herramienta no esté enchufada en una
fuente de alimentación; luego, rote cuidadosamente los cortadores a mano para
asegurarse de que todos los componentes estén firmemente sujetos y que no
existan interferencias.
No utilice nunca la sierra sin el inserto adecuado colocado en la posición correcta.
Utilice el inserto de aserrar cuando aserre y el inserto de mortajar cuando mortaje.
No utilice la tuerca/arandela de combinación para realizar cortes estándar sin un
juego de mortajar. Consulte el Manual de instrucciones de utilización/seguridad de
su sierra de mesa TS6307-00 para averiguar cómo devolver la sierra a "aserrado
pasante" normal.
Élément amovible pour rainurage
Lisez le mode d'emploi avant d'employer l'outil
AVERTISSEMENT
avec cet accessoire. Cet élément amovible pour
rainurage a été conçu spécifiquement pour emploi avec la scie à table SKIL
TS6307-00 de 25.4 cm / 10 po.
Pour réduire le risque de blessure, n'utilisez que des
AVERTISSEMENT
jeux de lames de rainurage de 20 cm / 8 po de
diamètre. La scie n'est pas conçue pour être compatible avec des lames de
rainurage de tailles différentes.
Avant d'installer un ensemble de lames à rainurer ou de couper avec ces lames,
consultez la section consacrée à la coupe de rainures dans le Mode d'emploi de
votre scie à table TS6307-00 avec les consignes de sécurité pour obtenir des
instructions complètes sur l'installation et l'utilisation de cet outil.
1. Débranchez de la source d'alimentation électrique.
2. Retirez l'ensemble de barrière de protection, le dispositif de protection contre les
rebonds et l'élément amovible existant de l'outil.
3. Abaissez le couteau séparateur jusque dans sa position la plus basse et
verrouillez-la dans cette position.
4. Élevez la lame de la scie à la hauteur maximum.
5. Retirez l'écrou de fixation de l'arbre, puis la rondelle extérieure et la lame de la
scie.
REMARQUE: Pour ne faire que des coupes de rainurage, laissez la rondelle
intérieure en place. La rondelle extérieure sera remplacée par la combinaison écrou/
rondelle incluse avec l'élément amovible STA6307.
6. Positionnement des lames à rainurer et des lames déchiqueteuses : (FIG. 1).
Pour des coupes de 0,6 cm / 1/4 po de large, placez les deux lames extérieures
•
(couteaux) sur l'arbre. Les deux lames de rainurage extérieures peuvent être
différentes ; regardez les informations pouvant figurer sur les lames et lisez les
instructions du fabricant pour effectuer une installation correcte.
Pour les coupes larges (jusqu'à 1,59 cm / 5/8 po), des lames de déchiquetage
•
et des entretoises peuvent être installées, mais seulement entre les lames
extérieures (couteaux).

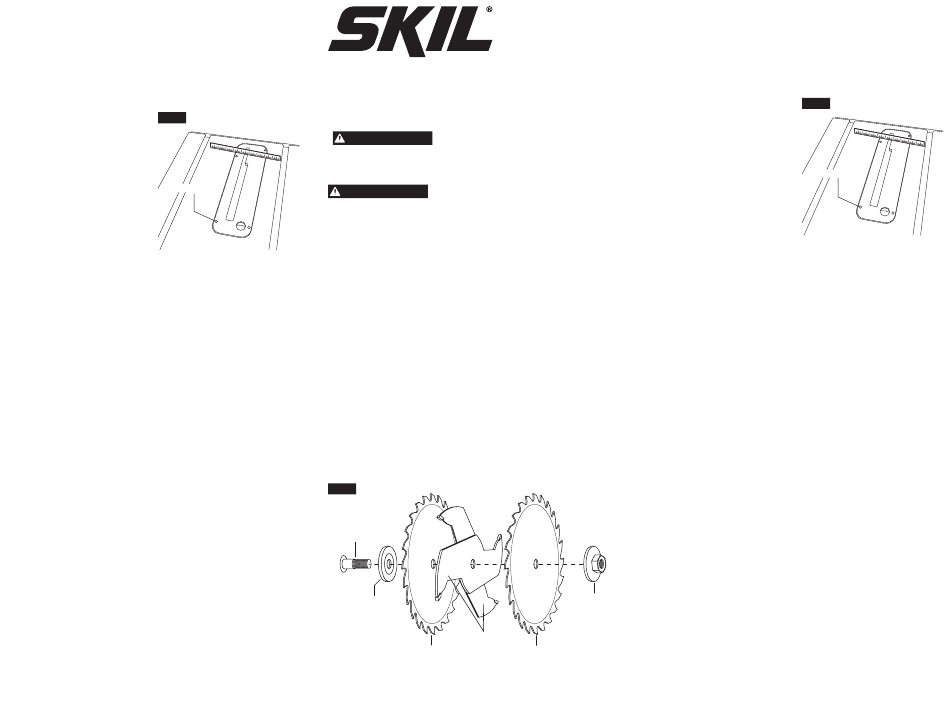

Fig. 1
Eje portaherramienta
Arandela de la hoja interior
Astilladores
Hoja exterior
Manual del propietario
7. Installation d'un ensemble de lames à rainurer empilées (FIG. 1).
a.
Placez les parties désirées de l'ensemble de lames à rainurer sur la tige
de l'arbre.
b.
Placez la combinaison d'écrou/de rondelle incluse du Kit d'accessoires de
rainurage sur l'extérieur de la pile de lames à rainurer, puis serrez.
REMARQUE : La combinaison d'écrou et de rondelle incluse ne doit être utilisée
qu'avec un ensemble de lames à rainurer sur la scie à table SKIL TS6307-00. Et elle
est conçue pour sécuriser un ensemble de lames à rainurer de 1,59 cm / 5/8 po au
maximum avec l'écrou de fixation de l'arbre en place, comme illustré à la FIG. 1.
Modelo: STA6307
8. Abaissez les lames au-dessous du
haut de la table et insérez l'élément
amovible de la table pour rainurage
(FIG. 2).
9. Ajustez l'élément amovible de la table.
(FIG. 2).
L'élément amovible de la table doit être
•
ajusté pour qu'il soit installé au ras de la
surface de la table de sciage.
L'élément amovible de la table inclut
•
quatre (4) vis de réglage à niveau
servant à ajuster sa hauteur. Placez
une règle (telle que la règle en métal
d'une équerre à combinaison) à travers
le dessus de la table et insérez le haut
– les surfaces doivent être au même
niveau. Si un réglage est nécessaire, utilisez un clés hexagonales de 2,5 mm pour
tourner chaque vis de pression vers le haut ou vers le bas.
10. Élevez les lames (couteaux) jusqu'à la profondeur de coupe désirée (au-dessus
de l'élément amovible). Assurez-vous que l'outil n'est pas branché dans une
prise de courant; puis faites tourner les couteaux à la main en prenant toutes les
précautions nécessaires pour vérifier que tous les composants sont solidement
en place et qu'il n'existe pas d'interférences.
Ne vous servez jamais de la scie sans avoir installé l'élément amovible approprié.
Utilisez l'élément amovible de la scie lorsque vous sciez et l'élément amovible pour
rainurage lorsque vous rainurez.
N'utilisez pas la combinaison d'écrou et de rondelle pour effectuer des coupes
standard sans un ensemble de lames à rainurer. Consultez votre mode d'emploi
avec les instructions et les consignes de sécurité pour la scie à table TS6307-00 afin
d'apprendre comment remettre votre scie dans le mode normal de « sciage de bout
en bout »
Tuerca/arandela
de combinación
Hoja exterior
Fig. 2
Tornillo de ajuste (4)
