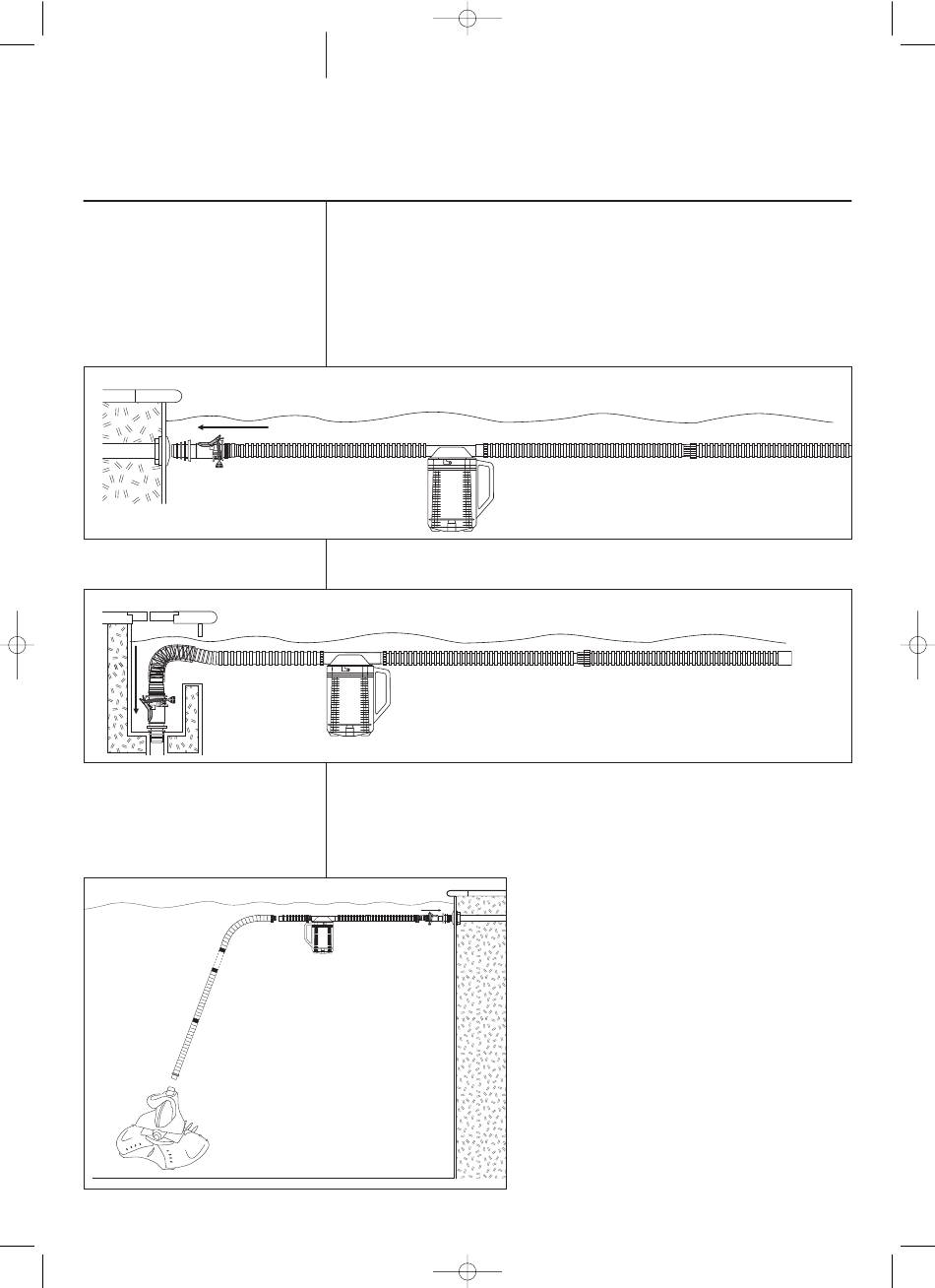

Esquema 8
Esquema 9
Esquema 10
11:43 Page 7
7 8
Conecte a parte macho do adaptador de tubo ao reservatório de folhas.
Verifique se todo o tubo não contém nenhum ar, e ligue -o à
tomada de aspiração, ligando a última secção de tubo à parte fêmea
do adaptador de tubo
Ligação à boca de aspiração
Ligação ao skimmer
Se optar por uma ligação ao skimmer, coloque previamente
a rede protecção na primeira secção de tubo.
Desta forma evitará o desgaste associado à fricção na boca
do skimmer.
(Esquema 8).
NOTAR BEM: Se a sua piscina estiver
equipada com dois skimmers, conecte
o aparelho ao skimmer situado na parte
mais funda.
Verifique se a totalidade do tubo não
contém ar antes de conectar ao ponto
de aspiração.
Esquema 10
Com ligação à boca de aspiração
Esquema de instalacão do X7 Quattro
