5.6
Refroidisseurs multiples installés côte à côte en champ libre avec vent dominant.
En partant de l'installation dans des zones avec du vent dominant d'une direction spécifique (comme représenté dans la
figure 7) :
•
Refroidisseur n° 1 : fonctionne normalement sans sur-température ambiante.
•
Refroidisseur n° 2 : fonctionne à air ambiant réchauffé. Le premier circuit (à partir de gauche) fonctionne avec
l'air recirculant depuis le refroidisseur n° 1 et le deuxième circuit avec l'air recirculant depuis le refroidisseur n° 1
et depuis lui-même.
•
Refroidisseur n °3 : le circuit à gauche fonctionne à à température supérieure à celle ambiante en raison de la
recirculation de l'air depuis les deux autres refroidisseurs, le circuit à droite fonctionne normalement.
Afin d'éviter la recirculation d'air chaud en raison des vents dominants, il faut préférer une installation dans laquelle tou s
les refroidisseurs sont alignés sur le vent dominant (voir figure ci-dessous) :
5.7

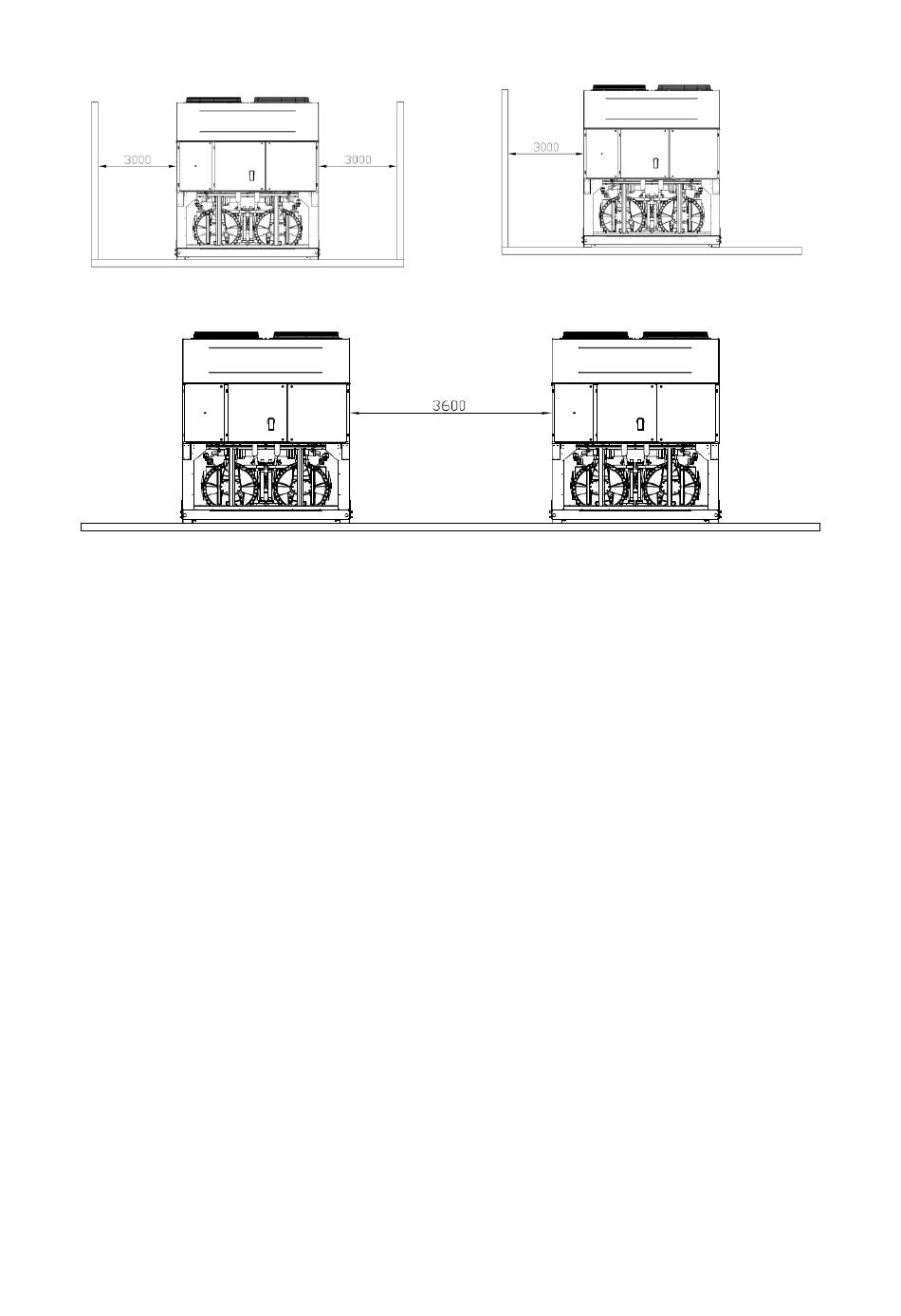

Refroidisseurs multiples installés côte à côte dans une enceinte.
Dans les cas d'enceintes à murs de la même hauteur ou plus hautes que les refroidisseurs, ce type d'installation est
déconseillé. En raison de la recirculation plus importante, les refroidisseurs 2 et 3 fonctionnent à une température
considérablement plus élevée. Dans ce cas, il est nécessaire de prendre des précautions particulières en fonction de
l'installation spécifique (par ex. parois à fentes d'aération, installation de l'unité sur un socle pour augmenter sa hauteur,
conduits sur la décharge des ventilateurs, ventilateurs surélevés etc.).
Le risque présent dans les cas cités ci-dessus est encore plus élevé lorsque les conditions d'exploitation se rapprochent
des limites de l'enveloppe de fonctionnement de l'unité.
REMARQUE : Si vous choisissez d'ignorer les recommandations ci-dessus, Daikin ne saurait être considéré comme
responsable de dysfonctionnements dus à la recirculation d'air chaud ou d'un débit d'air insuffisant résultant d'une
installation incorrecte.
D-EIMAC00608-16_01FR - 15/29
