Deutsch
Seite 7). Dazu gehört auch die Einhaltung
der vom Hersteller vorgeschriebenen
Inbetriebnahme-, Betriebs-, Montage-,
Wartungs- und Umgebungsbedingungen.
Ein darüber hinausgehender Gebrauch
gilt als nicht bestimmungsgemäß. Für
Schäden aus einem solchen Gebrauch
haftet der Hersteller nicht.

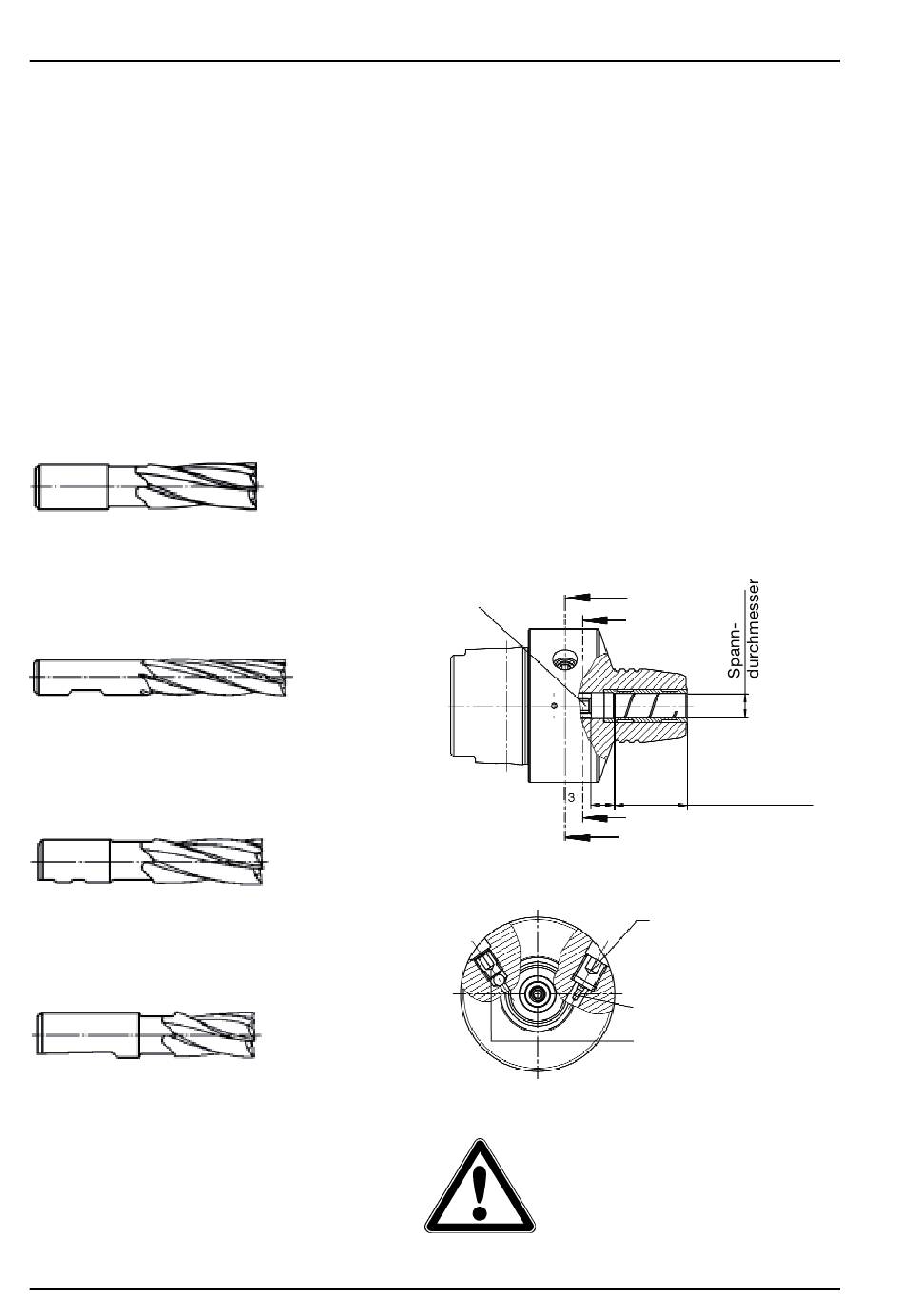

Schafttypen zur Verwendung in
Hydraulik-Dehnspannfutter
Form A mit glattem Zylinderschaft
Zylinderschaft nach DIN 6535 HA
Form AB mit flacher Stirn und
Zylinderschaft mit Mitnahmefläche
Zylinderschaft Form B nach DIN 1835 Teil
1 und DIN 6535 HB
Form B mit seitlichen
Mitnahmeflächen
Zylinderschaft B nach DIN 1835 Teil 1
Form E mit geneigter Spannfläche
Zylinderschaft E nach DIN 1835 Teil 1 A2*)
und DIN 6535 HE
4
3. Bedienung
Spannen/Entspannen
Das Werkzeug muss am Schaft gratfrei
und schmutzfrei sein.
Das Werkzeug muss mindestens bis zur
minimalen Einspanntiefe in das Futter ein-
geführt werden (siehe Technische Daten,
Seite 7).
TIP:
Führen Sie das Werkzeug in vertikaler Lage
in das Hydraulik-Dehnspannfutter ein.
Die Spannschraube bis zum Anschlag ein-
drehen und leicht festziehen. Anziehdreh-
moment 10 12 Nm (siehe Bild 2).
Zum Lösen sind ca. 3 - 6 Schlüsselum-
drehungen, je nach Spanndurchmesser,
erforderlich.
Längeneinstell-
A
schraube
B
B
Bild 1
A
Bild 2
ACHTUNG:
Die Spannschraube ist gegen das
Herausfallen nicht gesichert!
Mindest-
Einspanntiefe
Spannschraube
SW 5/ SW 4/ SW 6
Kolben
Entlüftungsschraube
