Contrôleur de vanne numérique DVC2000
Avril 2021
Actionneurs (linéaires) à tige coulissante
1. Isoler la vanne de régulation de la pression de ligne du procédé et dissiper la pression des deux côtés du corps de vanne. Fermer
toutes les conduites de pression vers l'actionneur et dissiper entièrement la pression en provenance de celui-ci. Utiliser des
méthodes de verrouillage pour être certain que les mesures ci-dessus restent effectives lors de l'intervention sur l'équipement.
2. Fixer le support de montage sur l'actionneur.
3. Fixer sans serrer les pièces de contre-réaction et l'aimant au connecteur de tige de la vanne. Ne pas serrer les attaches car un
réglage plus précis doit être effectué.
ATTENTION
Ne pas installer d'aimant plus court que la course physique de l'actionneur. Ceci entraîne une perte de contrôle depuis
l'aimant vers la limite extérieure du repère d'index de la rainure de contre-réaction du boîtier du DVC2000.
4. A l'aide d'un gabarit d'alignement (fourni avec le kit de montage), placer l'aimant à l'intérieur de la fente de retenue.
5. Aligner l'aimant, comme suit :
D Pour les actionneurs de type fermeture par manque d'air (modèle Fisher 667, par exemple), aligner verticalement l'aimant de
sorte que l'axe du gabarit d'alignement s'aligne au plus prêt de l'extrémité supérieure de la course utile de l'aimant. Voir la
figure 4.
D Pour les actionneurs de type ouverture par manque d'air (modèle Fisher 657, par exemple), aligner verticalement l'aimant de
sorte que l'axe du gabarit d'alignement s'aligne au plus prêt de l'extrémité inférieure de la course utile de l'aimant. Voir la
figure 5.

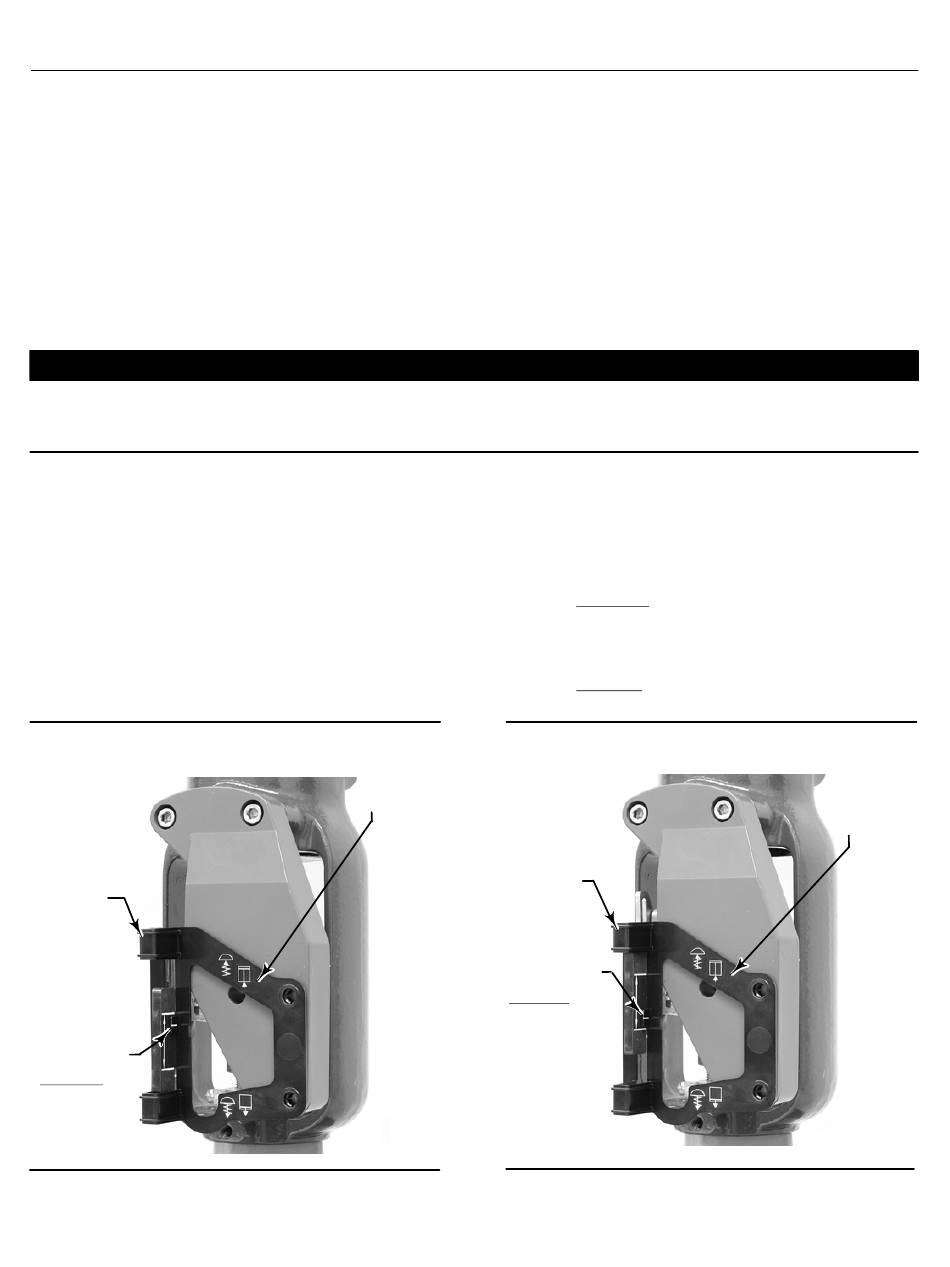

Figure 4. Alignement de l'aimant en configuration de
fermeture par manque d'air
RAINURE DE
MAINTIEN
ALIGNER AVEC
L'EXTRÉMITÉ
SUPÉRIEURE DE LA
PLAGE DE COURSE
VALIDE
W9718
8
Figure 5. Alignement de l'aimant en configuration
d'ouverture par manque d'air
GABARIT
D'ALIGNEMENT
RAINURE DE
MAINTIEN
ALIGNER AVEC
L'EXTRÉMITÉ
INFÉRIEURE DE LA
PLAGE DE COURSE
VALIDE
Guide de démarrage rapide
W9719
D103203X0FR
GABARIT
D'ALIGNEMENT
