Contrôleur de vanne numérique DVC2000
Avril 2021
Actionneurs quart-de-tour (rotatifs)
Le contrôleur numérique de vanne DVC2000 peut être monté sur n'importe quel actionneur rotatif quart-de-tour ou conforme aux
directives NAMUR. Un support de montage et la visserie associée sont nécessaires. Voir la figure 13.

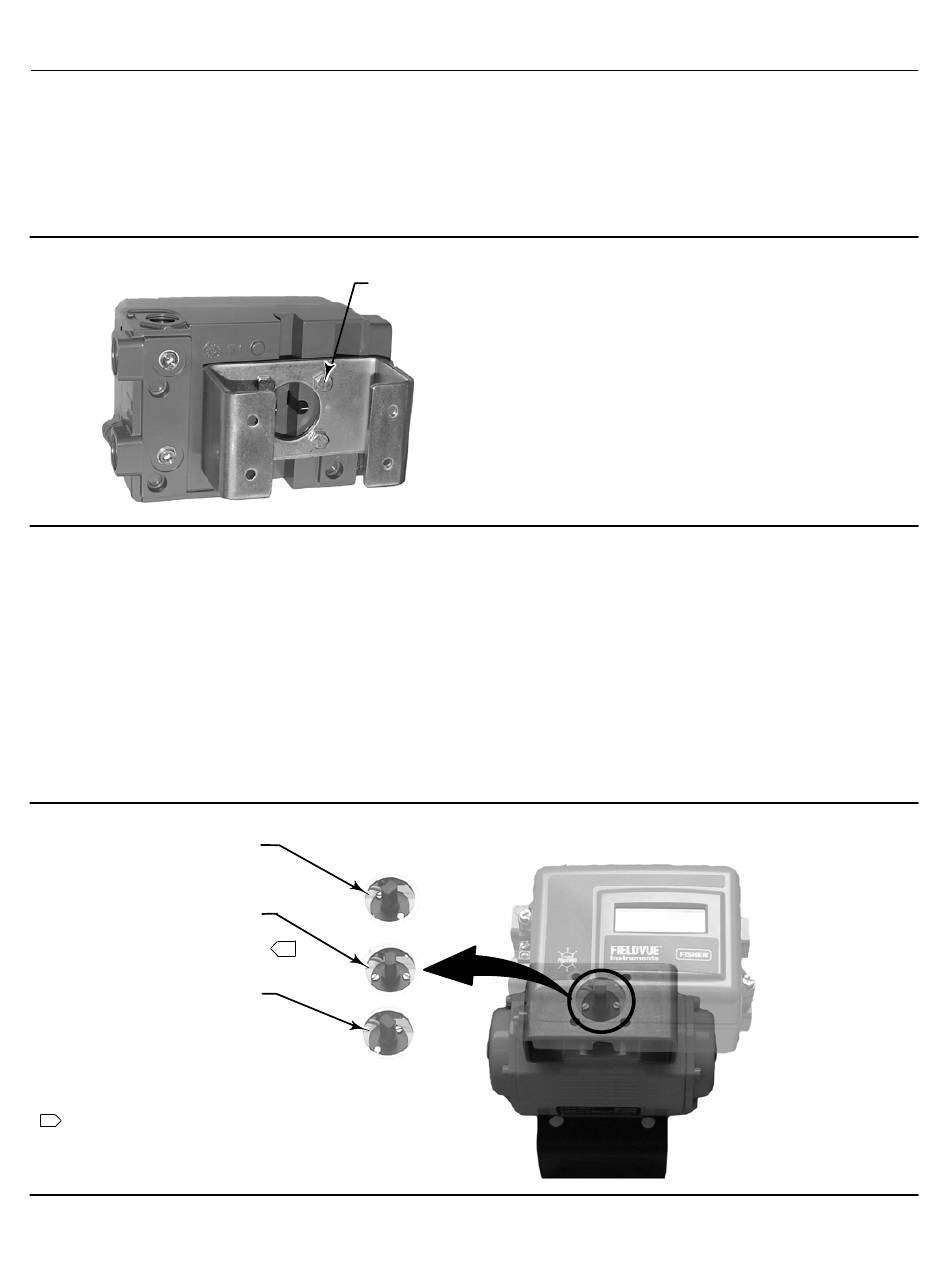

Figure 13. Pour les actionneurs rotatifs (avec support de montage type illustré)
W8835
1. Isoler la vanne de régulation de la pression de ligne du procédé et dissiper la pression des deux côtés du corps de vanne. Fermer
toutes les conduites de pression vers l'actionneur et dissiper entièrement la pression en provenance de celui-ci. Utiliser des
méthodes de verrouillage pour être certain que les mesures ci-dessus restent effectives lors de l'intervention sur l'équipement.
2. Fixer l'aimant à l'axe de l'actionneur. A mi-course, les méplats de l'aimant doivent être approximativement parallèles à la
glissière présente à l'arrière du boîtier du DVC6200, comme illustré à la figure 14.
3. Installer le support de montage sur l'actionneur.
4. Fixer le contrôleur numérique de vanne sur le support de montage à l'aide des 4 vis de montage, comme illustré à la figure 13.
5. Vérifier le jeu entre l'aimant et la rainure de contre-réaction du positionneur.
6. Installer une tuyauterie entre le boîtier de l'actionneur et le raccordement de sortie du positionneur pneumatique dont la flèche
pointe à l'opposé de l'ouverture. Voir la figure 7.
Figure 14. Orientation de l'aimant sur des actionneurs quart-de-tour
ORIENTATION A
UNE EXTREMITE
DE LA COURSE
ORIENTATION A
MI-COURSE (MEPLATS
PARALLELES A LA
GLISSIERE DU DVC2000)
ORIENTATION A
L'AUTRE EXTREMITE
DE LA COURSE
1
CET EXEMPLE ILLUSTRE UN ACTIONNEUR AVEC COURSE DE 90_. SUR UN
ACTIONNEUR AVEC UNE COURSE INFERIEURE A 90_, L'AIMANT PEUT NE PAS ETRE
PARALLELE A MI-COURSE. POUR S'ASSURER QUE LA POSITION DE MONTAGE DE L'AIMANT
EST COMPRISE DANS LA PLAGE DE SERVICE, VERIFIER QUE LES VALEURS DE COURSE SONT
COMPRISES DANS LA PLAGE ATTENDUE DE 175 A 3 800 A L'AIDE DU LOGICIEL VALVELINK OU
D'UNE INTERFACE DE COMMUNICATION.
14
VIS DE MONTAGE M6 (4)
1
Guide de démarrage rapide
W8836
D103203X0FR
