3.1.7 Pose de la chaîne de levage - modèle à deux brins
Vue côté moteur
Fix. support Support arbre
arbre vis de
fixations Fixation du bout de chaîne
Goujon de fixation du bout
Chaîne de levage
Moufle à crochet

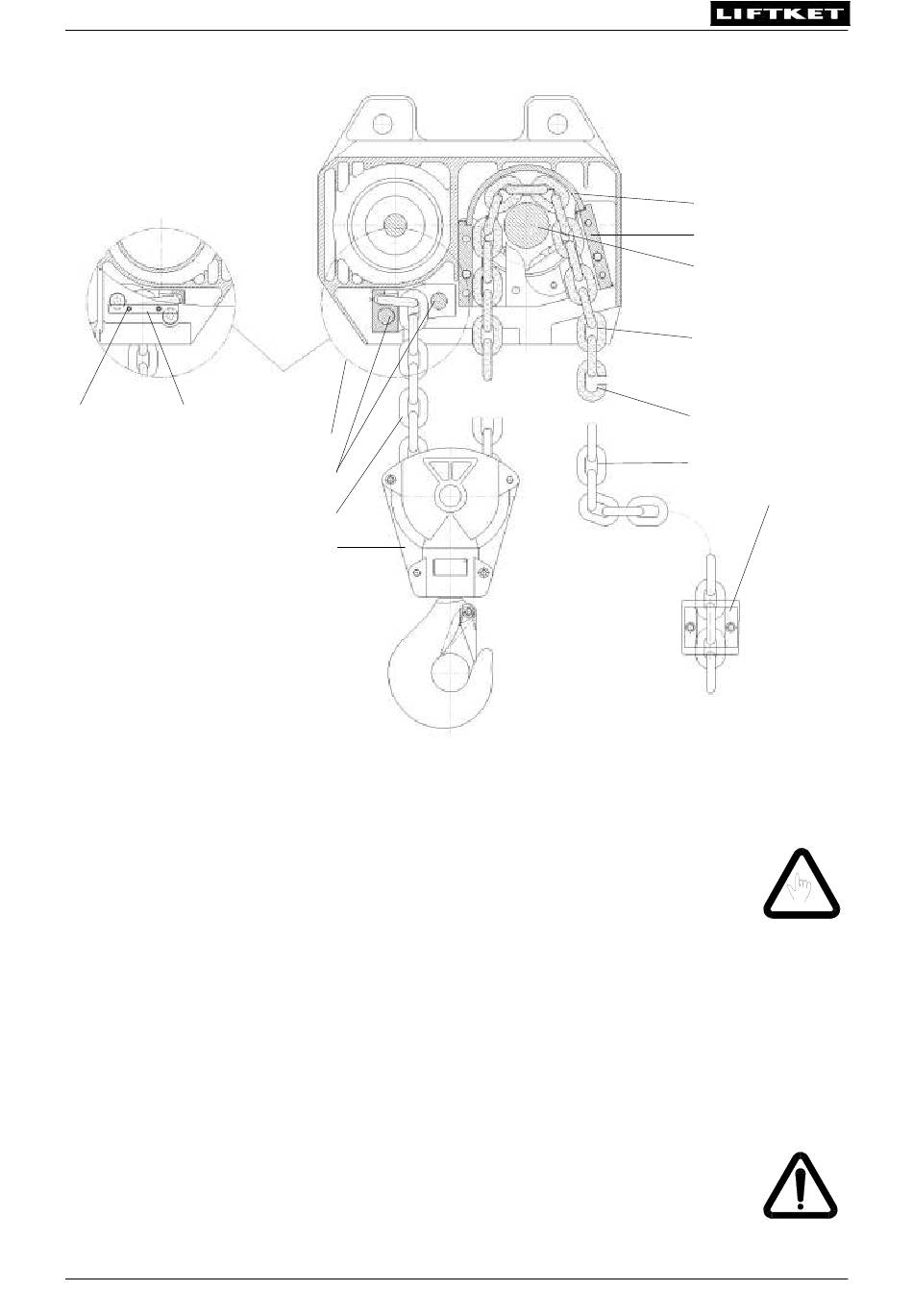

Figure 14. : La pose de la chaîne de levage en cas de modèle à deux brins
Instructions de montage:
1. Tout d'abord faire enfiler la chaîne de levage dans le moufle à crochet (selon les dispositions sous point 3.1.6 ).
2. Avec le bowden d'enfilement (outil accessoire) faire enfiler la chaîne à travers la caisse de levage.
Attention! La chaîne ne doit en aucun cas être vrillée entre le moufle à crochet et la sortie du palan ! Si
un montage comme indiqué par la Figure Figure 14. n'est pas possible, raccourcir la chaîne
d'un maillon!
3. Retirez le tire-chaîne et le maillon ouvert.
4. Dévisser les vis de fixation du support de l'arbre.
5. Retirez les deux goujons de fixation de la chaîne.
6. Retirez la fixation de la chaîne.
7. Introduire le dernier maillon du bout de chaîne retiré du bac à chaîne dans la fente de la fixation de la chaîne.
8. Remettre la fixation de la chaîne dans la caisse du palan.
9. Remettre en place les goujons.
10. Fixer le support de l'arbre et les vis à six pans creux.
11. Vérifiez de nouveau, que la chaîne ne soit pas vrillée.
12. Faire descendre le crochet jusqu'à sa position la plus basse.
13. Fixer le limiteur de levage* sur le 3e maillon depuis le bout de la chaîne.
14. Monter le bac à chaîne selon les dispositions sous le point 3.1.5.
15. Faire enfiler la chaîne dans le bac à chaîne tout en bien graissant la chaîne sur toute sa longueur.
Attention! Respecter les instructions d'utilisation indiquées sous point 3.1.6 !
de chaîne
Serre-chaîne
Guide chaîne
arbre avec la noix de
chaîne
Chaîne d'enfilement (tire-
chaîne)
(outil accessoire de mon-
tage)
Maillon ouvert côté bac à
chaîne
Chaîne de levage
Limiteur de levage
