A
d

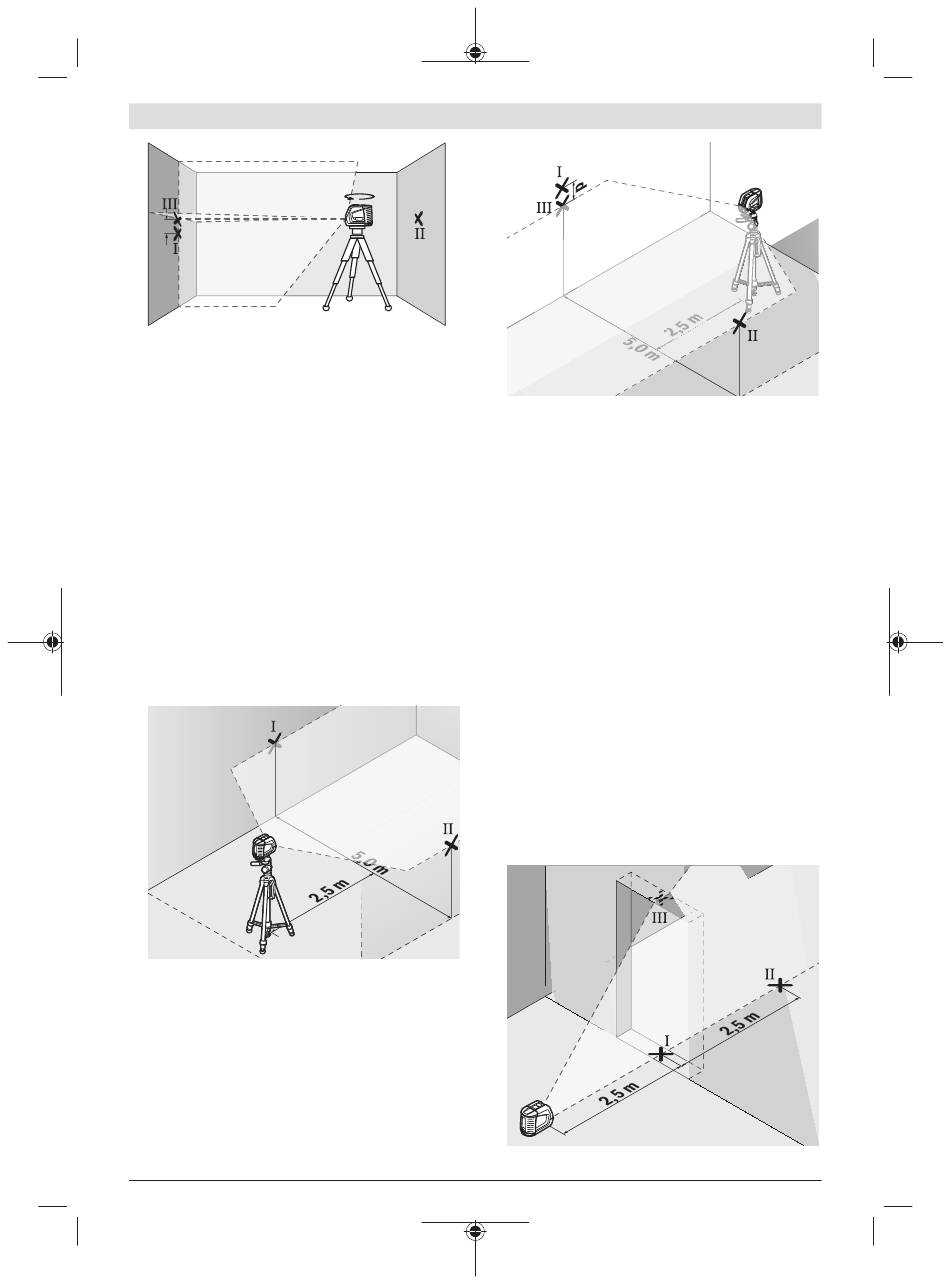

– Rotiţi aparatul de măsură la 180°, fără a modifica
înălţimea acestuia. Îndreptaţi-l pe peretele A astfel încât
linia laser verticală să se suprapună peste punctul Ⅰ deja
marcat. Lăsaţi aparat de măsură să se niveleze şi marcaţi
punctul de intersectare a liniilor laser pe peretele A
(punctul Ⅲ).
– Diferenţa d dintre punctele Ⅰ şi Ⅲ marcate pe peretele A
reprezintă abaterea efectivă pe înălţime a aparatului de
măsură.
La un tronson de măsurare de 2 × 5 m = 10 m, abaterea
maximă admisă este de:
10 m × ± 0,3 mm/m = ± 3 mm. În consecinţă, diferenţa d
dintre punctele Ⅰ şi Ⅲ poate fi de maximum 3 mm.
Verificarea preciziei de nivelare a liniei orizontale
Pentru verificare, este necesară o suprafaţă de aproximativ
5 × 5 m.
– Montaţi aparatul de măsură pe mijloc între pereţii A şi B,
pe un stativ, sau aşezaţi-l pe o suprafaţă fermă, plană.
Alegeţi modul orizontal cu nivelare automată şi lăsaţi
aparatul de măsură să se niveleze.
A
– Marcaţi la o distanţă de 2,5 m faţă de aparatul de măsură,
pe ambii pereţi, punctul central al liniei laser (punctul Ⅰ de
pe peretele A şi punctul Ⅱ de pe peretele B).
Bosch Power Tools
A
B
180°
– Menţineţi aparatul de măsură rotit la 180° la o distanţă de
5 m şi lăsaţi-l să se niveleze.
– Îndreptaţi aparatul de măsură pe înălţime (cu ajutorul
stativului sau, dacă este necesar, al unui suport) astfel
încât centrul liniei laser să se suprapună cu precizie peste
punctul Ⅱ marcat pe peretele B.
– Marcaţi pe peretele A centrul liniei laser cu notaţia de
punct Ⅲ (vertical deasupra, respectiv dedesubtul
punctului Ⅰ).
– Diferenţa d dintre punctele Ⅰ şi Ⅲ marcate pe peretele A
reprezintă abaterea efectivă de la poziţia orizontală a
aparatului de măsură.
La un tronson de măsurare de 2 × 5 m = 10 m abaterea
maximă admisă este de:
10 m × ± 0,3 mm/m = ± 3 mm. În consecinţă, diferenţa d
dintre punctele Ⅰ şi Ⅲ poate fi de maximum 3 mm.
Verificarea preciziei de nivelare a liniei verticale
Pentru verificare, aveţi nevoie de un gol de uşă, în care (pe
fundaţie), pe ambele laturi ale uşii, să existe câte un loc de
cel puţin 2,5 m.
– Aşezaţi aparatul de măsură la o distanţă de 2,5 m faţă de
golul de uşă, pe o suprafaţă fermă, plană (nu pe un
stativ). Selectaţi liniile în cruce cu ajutorul funcţiei de
nivelare automată. Îndreptaţi linia laser verticală spre
golul de uşă şi lăsaţi aparatul de măsură să se niveleze.
B
Română | 147
B
1 609 92A 4HM | (19.11.2018)
