10
Elektrische und magnetische Felder verursachen oft eine Einkopplung von
Störspannungen in den Messkreis.
Deshalb:
• Verwenden Sie nur abgeschirmte kapazitätsarme Messkabel (HBM-Kabel
erfüllen diese Bedingungen).
• Legen Sie die Messkabel nicht parallel zu Stromkabeln, insbesondere zu
Starkstrom- und Steuerleitungen. Falls dies nicht möglich ist, schützen Sie
die Messkabel, z. B. durch Stahlpanzerrohre.
• Meiden Sie Streufelder von Trafos, Motoren und Schützen.

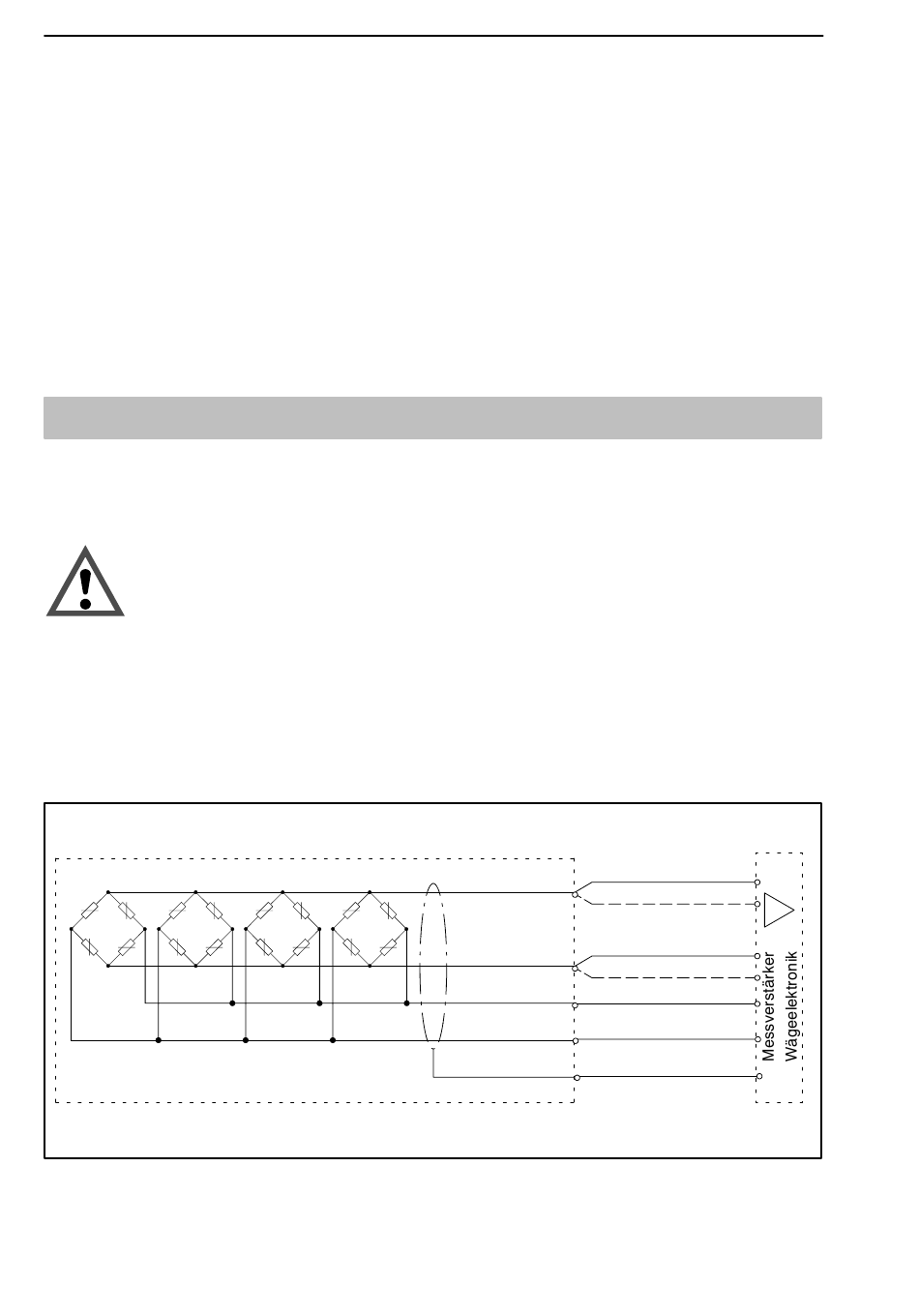

2.1 Parallelschaltung mehrerer Aufnehmer

Wägezellen schalten Sie elektrisch parallel, indem Sie die gleichfarbigen
Aderenden des Anschlusskabels miteinander verbinden.
ACHTUNG
Die Überlastung einer einzelnen Wägezelle kann in diesem Fall nicht am
Ausgangssignal erkannt werden.
Die Kabelverlängerung bis zur Folgeelektronik sollte in Sechsleitertechnik
ausgeführt werden.
Klemmenkasten (z. B. "VKK..." oder "VKEX" von HBM)
Abb. 2.2:
Parallelschaltung mehrerer Aufnehmer
HBM
Speisung (+)
(schwarz)
Fühler (+)
Speisung (--)
(blau)
Fühler (--)
(rot)
Signal (+)
(weiß)
Signal (--)
(grün / gelb)
Schirm
Kabelverlängerung
RTN
A1153--1.2 de/en/fr
