Illustration 7-1 : Raccordement De L'interface De Communication Aux Bornes Du Transmetteur - Emerson 4200 Micro Motion Manuel D'installation

Communications avec le transmetteur
Avril 2019
2. Mettre l'interface de communication sous tension et attendre que le menu principal
42

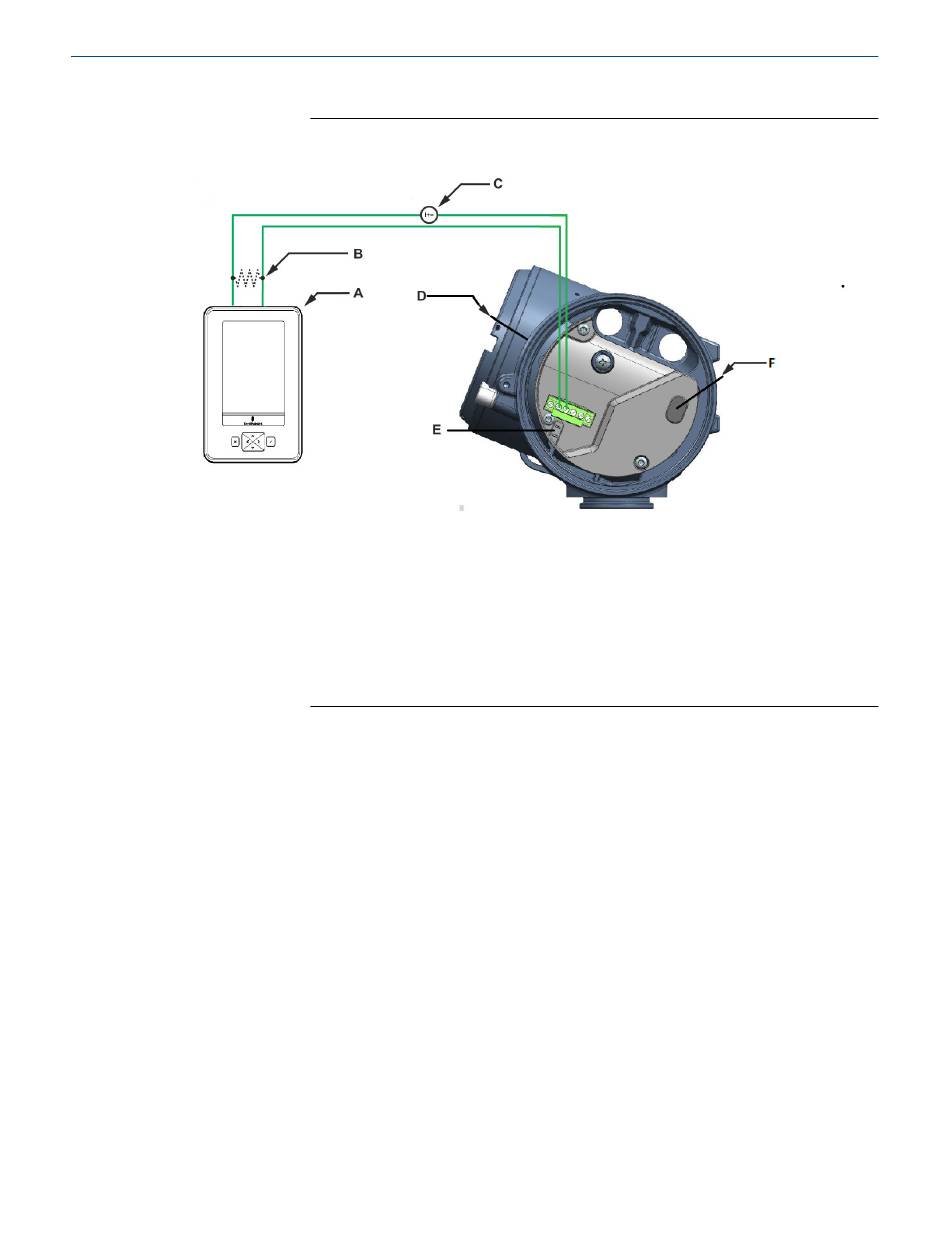

Illustration 7-1 : Raccordement de l'interface de communication aux
bornes du transmetteur
A. Interface de communication
B. Résistance de 250 à 600 Ω
C. Alimentation électrique externe, le cas échéant
D. Transmetteur avec couvercle retiré
E. Connecteurs HART
F. Réservé à l'usage en usine
s'affiche.
