Informations générales

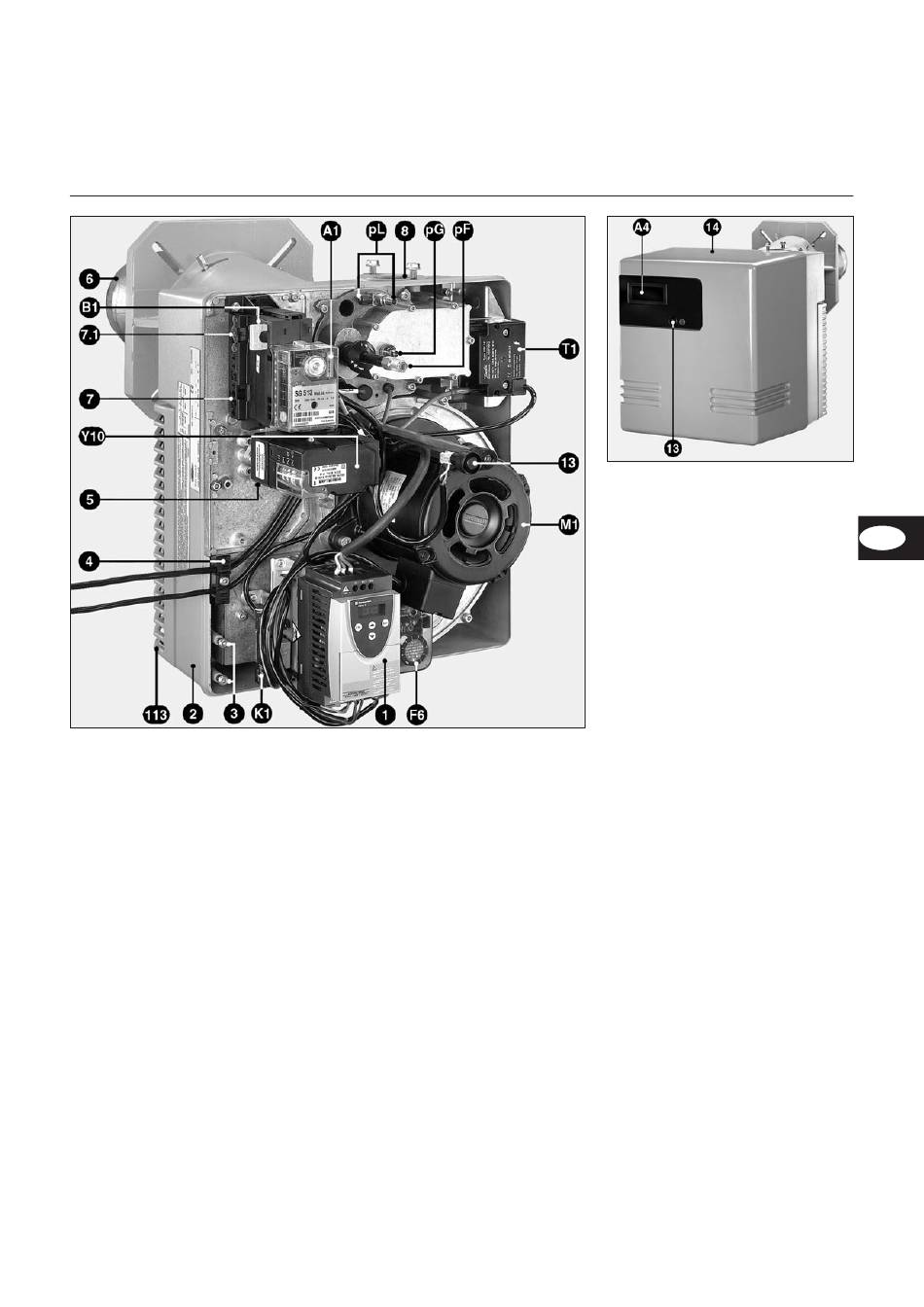

Description du brûleur
03/2005 - Art. Nr. 13 018 099A
A1 Coffret de commande et de sécurité
A4 Cache transparent
B1 Pont d'ionisation
F6 Manostat d'air
K1 Relais de moteur
M1 Moteur électrique
T1 Transformateur d'allumage
Y10 Servomoteur pour le réglage d'air
1 Variateur de fréquence pour la
régulation de la vitesse
3 Dispositif d'accrochage pour position
de service
4 Serre-câbles raccordement
électrique
6 Tube du brûleur
7 Raccordement électrique à 7 pôles
7.1 Raccordement électrique à 4 pôles
(régulateur de la température)
8 Bride de raccordement de
la rampe gaz
13 Bouton de déverrouillage
14 Capot
113 Grille d'aspiration de l'air
pF Prise de pression foyer
pG Prise de pression gaz
pL Prise de pression air
FR
5
