Montage

Montage van de brander

Ø a (mm) Ø b (mm)
155 180 bis 270 M10
5
4
6
34

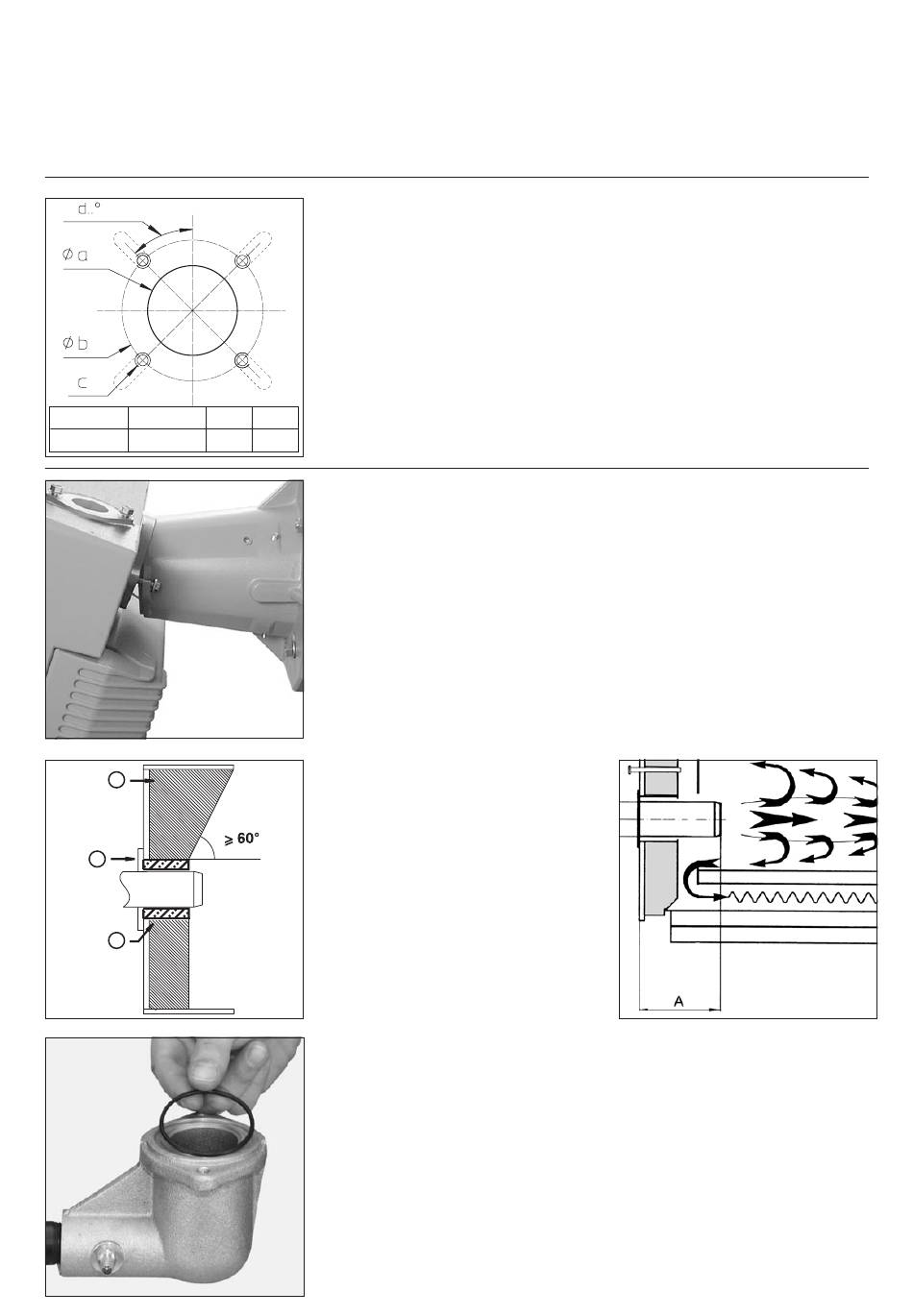

Montage branderkop
· Branderplaat/keteldeur volgens
nevenstaande figuur voorbereiden.
· Binnendiameter a op 155mm
vastleggen.
· Voor de bevestiging van de
branderkopflens zijn 4 boringen M10
(gatdiameter 180-270mm) volgens
nevenstaande figuur noodzakelijk.
c d
45°
Montage branderhuis
· De twee schroeven op het
branderhuis zo ver mogelijk
uitdraaien.
· Het branderhuis schuin naar voren
brengen en de twee schroeven in de
beide ophangogen van de
branderkopflens hangen.
· Branderhuis tegen de
branderkopflens drukken en de 2
schroeven stevig aandraaien.
· Indien nodig kan de behuizing over
de branderkopflens gemonteerd
worden.
Andere branderhuisposities zijn niet
mogelijk.
Inbouwdiepte van de branderbuis en
inmetselen
Bij warmtegeneratoren zonder gekoelde
voorwand is inmetselen 5 noodzakelijk, voor
zover tenminste de constructeur van de
ketel geen andere instructies geeft. De
manier van inmetselen is in nevenstaande
illustratie te zien. Het inmetselen mag de
voorkant van de vlambuis niet overlappen
en moet met minimaal 60° conisch toelopen.
De spleet tussen de inmetseling en de
branderbuis moet met een elastisch,
onbrandbaar isolatiemateriaal 6 worden
opgevuld. Bij ketels met omkeer vuurhaard
moet een minimale invoerdiepte A van de
branderbuis volgens opgave van de
ketelconstructeur in acht worden genomen.
Montage gasarmatuur MBVEF
· Controleer de juiste positie van de
O-ring in de gas-aansluitflens.
· Monteer de gasaansluitleiding naar
links of rechts op het branderhuis.
· Monteer bij bedrijf met een
MBVEF407 beslist lichtscherm 2.
· Bevestig de gasarmatuur zodanig dat
de magneetspoelen van de MBVEF
beslist verticaal boven de
gasarmatuur liggen.
· Let op de stromingsrichting.
· Monteer vóór de gasarmatuur een
thermisch geactiveerde
veiligheidsklep en een gaskogelklep
(op de installatieplaats).
03/2005 - Art. Nr. 13 018 099A
· Tapbouten M10 in de branderplaat/
keteldeur schroeven en de
isolatiebasis aanbrengen. Bij gatcirkel
< 270mm voorgestanste ovale gaten
op de vereiste maat uitsnijden.
· Branderkop met 4 zeskantmoeren
M10 bevestigen.
