Montage du guidon

Montage du guidon avec support de
guidon tournant
À la livraison de la machine neuve, le
support de guidon tournant est déjà
monté sur le tube. Pour monter le
guidon, il faut démonter les mâchoires
de serrage.

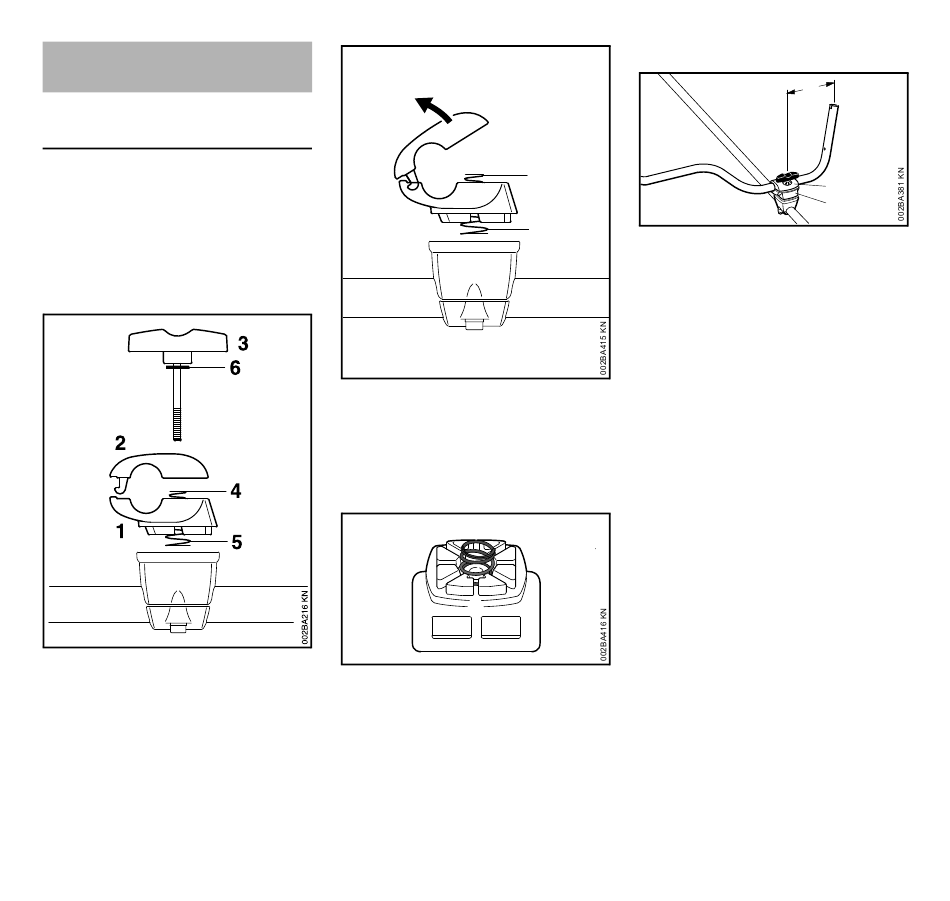

Démontage des mâchoires
Retenir la mâchoire inférieure (1) et
N
la mâchoire supérieure (2) ;
dévisser la vis à garrot (3) – après le
N
dévissage de la vis à garrot, les
pièces sont détachées et elles sont
écartées par les deux
ressorts (4, 5) !
extraire la vis à garrot – la
N
rondelle (6) reste sur la vis à garrot ;
16
2
1
retenir la mâchoire inférieure (1) et
N
enlever la mâchoire supérieure (2) –
séparer les pièces de telle sorte que
les ressorts (4, 5) restent dans leur
position initiale, dans la mâchoire
inférieure.
5
1
Si le ressort (5) s'est échappé de la
mâchoire inférieure (1) :
remonter le ressort en l'enfonçant
N
dans la rainure annulaire de la
mâchoire, comme montré sur
l'illustration.
FS 240, FS 240 C, FS 240 R, FS 240 RC, FS 260 R, FS 260 RC
Fixation du guidon
4
7
5
Poser le guidon (7) dans la
N
mâchoire inférieure (1) de telle
sorte que la distance (A) ne
dépasse pas 15 cm (6 po) ;
poser la mâchoire supérieure et
N
maintenir les deux mâchoires
assemblées ;
introduire à fond la vis à garrot (3) à
N
travers les deux mâchoires –
maintenir toutes les pièces
assemblées et les immobiliser ;
A
3
2
1
