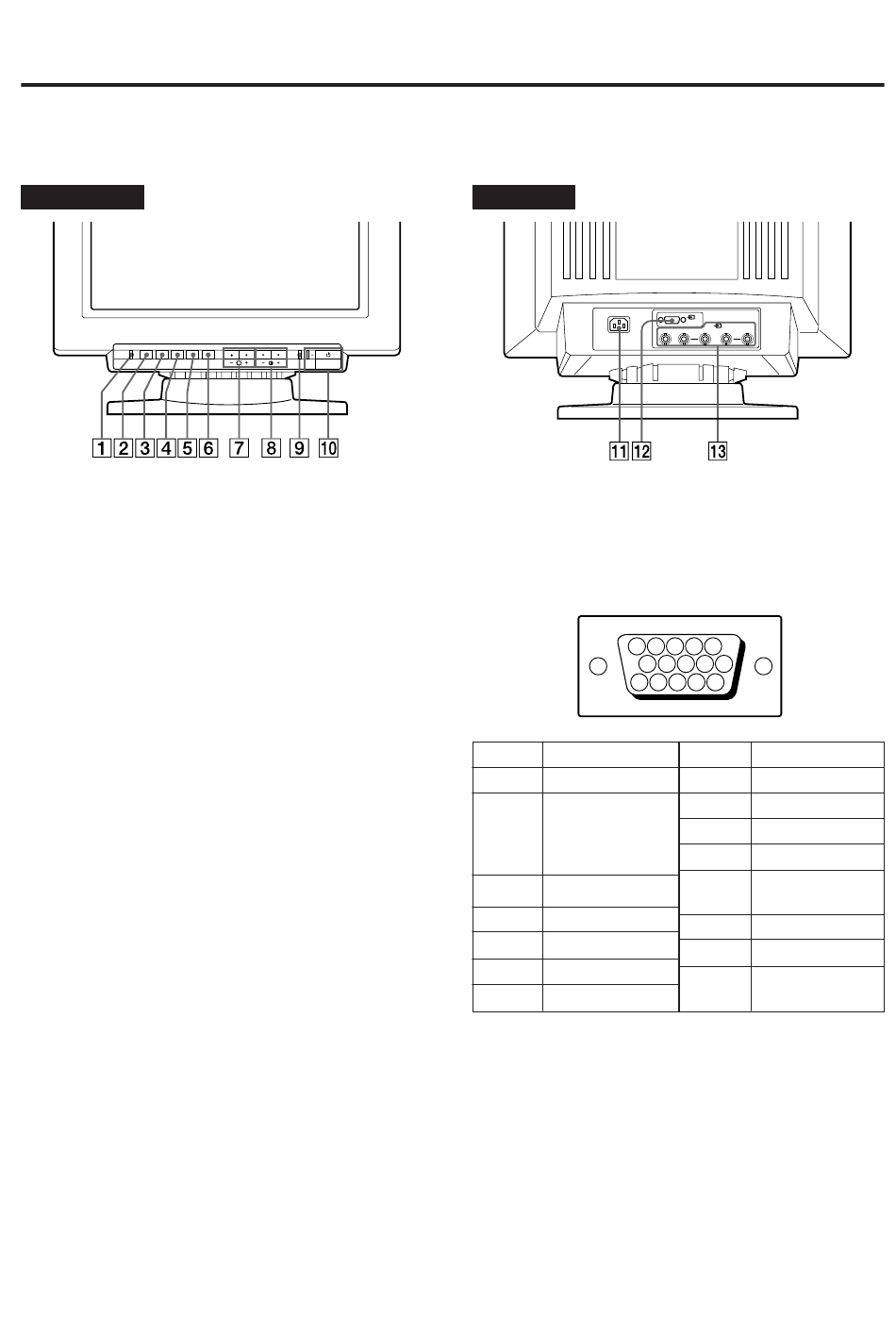

Lage und Funktion der Teile und
Bedienelemente
Auf den angegebenen Seiten finden Sie weitere
Erläuterungen.
Vorderseite
RESET OPTION CONV GEOM SIZE
1
Taste RESET (Seite 35)
Setzt die Monitoreinstellungen auf die werkseitig
eingestellten Werte zurück.
2
Taste OPTION (Einstelloptionen - Seite 33-35)
Zum Einstellen der Optionen in der Bildschirmanzeige,
beispielsweise zum Sperren der Bedienelemente oder
zur Auswahl der Farbtemperatur.
3
Taste CONV (Konvergenz - Seite 33)
Zum Einstellen der horizontalen und vertikalen
Konvergenz.
4
Taste GEOM (Geometrie - Seite 32)
Zum Einstellen von Bildrotation und
Kissenverzeichnung.
5
Taste SIZE (Größe - Seite 32)
Zum Einstellen der Bildhöhe und Bildbreite.
6
Taste CENT (Zentrierung - Seite 31)
Zum Verschieben des Bildes vertikal oder horizontal.
7
Tasten ¨ –/+ (./>) (Helligkeit - Seite 31-34)
Zum Einstellen der Bildhelligkeit.
Mit den Tasten –/+(./>) werden auch andere
Einstellungen vorgenommen.
8
Tasten > –/+ (?//) (Kontrast - Seite 31-34)
Zum Einstellen des Bildkontrasts.
Mit den Tasten –/+ (?//) werden auch andere
Einstellungen vorgenommen.
9
Anzeige POWER SAVING (Seite 36)
Leuchtet auf, wenn sich der Monitor im
Energiesparmodus befindet.
0
Netzschalter und Netzanzeige u (Seite 36)
Zum Ein- und Ausschalten des Monitors. Die
Netzanzeige leuchtet, solange der Monitor eingeschaltet
ist.
30
POWER
CENT
SAVING
Rückseite
! ¡
Netzanschluß AC IN
Zum Anschließen des Netzkabels.
!™
Videoeingang 1 (HD15-Anschluß)
Über das Kabel werden RGB-Videosignale (0,714 Vp-p,
positiv) und SYNC-Signale eingespeist.
5 4 3 2 1
10 9
15 14 13 12 11
Stift Nr. Signal
1 Rot
2 Grün
(zusammengesetztes
Synchronisationssignal,
Grün)
3 Blau
4 —
5 DDC Masse*
6 Masse Rot
7 Masse Grün
* DDC = Display Data Channel (VESA-Standard)
! £
Videoeingänge 2 (5 BNC-Anschlüsse)
Über das Kabel werden RGB-Videosignale (0,714 Vp-p,
positiv) und SYNC-Signale eingespeist.
1
(HD15)
2 (BNC)
R G B HD VD
8 7 6
Stift Nr. Signal
8 Masse Blau
9 DDC + 5V*
10 Masse
11 —
12 Bidirektionaldaten
(SDA)*
13 H. Sync.
14 V. Sync.
15 Datenzeitgeber
(SCL)*
