Klein Tools 935DAG Instructions

ENGLISH

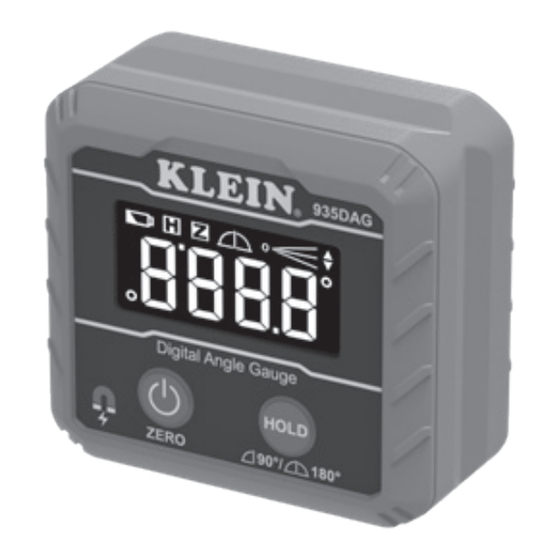

The Klein Tools 935DAG is a digital angle gauge that detects the degree
of offset from true level. It can measure from 0-180°. The magnetic base
attaches to pipes, table saws, and other ferromagnetic surfaces. The
V-groove around its entire perimeter easily aligns to the axis of conduit
and pipes.
GENERAL SPECIFICATIONS
• Measurement Range: Dual: 0-90° and 0-180°
• Accuracy: ±0.1° from 0° to 1°, 89° to 91°, 179° to 180°;
±0.2° at all other other angles (when measuring using
the Magnetic Base 4 ).
• Operating/Storage Altitude: 6562 ft. (2000 m)
• Operating/Storage Temperature: 32° to 122°F (0° to 50°C)
• Operating/Storage Humidity: <85% relative humidity
• Dimensions: 2.36" x 2.20" x 1.20" (60 mm x 56 mm x 30 mm)
• Weight: 3.5 oz. (99.2 g) with batteries
• Batteries: 2x AAA
• Drop Protection: 6.6ft (2m)
• Ingress Protection: IP42 Dust & Water Resistant
Specifications subject to change.
WARNINGS
Read, understand, and follow these instructions to ensure safe
operation. Failure to observe these warnings can result in serious
injury and/or property damage.
• Always wear approved eye protection.
CAUTION
No user-serviceable parts; do not attempt to repair.
WARNING SYMBOLS ON PRODUCT
Warning or Caution Strong Magnetic Field
Wear approved eye
Read instructions
protection
CLEANING
Be sure device is turned off and wipe with a clean, dry, lint-free cloth.
DO NOT use abrasive cleaners or solvents.
STORAGE
Remove batteries when device is not in use for a prolonged period of
time. Do not expose to high temperatures or humidity. After a period
of storage in extreme conditions exceeding the limits mentioned in the
General Specifications section, allow the device to return to normal
operating conditions before using.
WARRANTY
www.kleintools.com/warranty
DISPOSAL / RECYCLE
Do not place equipment and its accessories in the trash.
Items must be properly disposed of in accordance with
local regulations. Please see epa.gov/recycle for additional
information.
OPERATING INSTRUCTIONS
SEE OTHER SIDE
CUSTOMER SERVICE
KLEIN TOOLS, INC.
450 Bond Street, Lincolnshire, IL 60069 1-800-553-4676
customerservice@kleintools.com www.kleintools.com
ESPAÑOL
El inclinómetro digital 935DAG de Klein Tools detecta el grado de
desplazamiento de un nivel real. Puede medir de 0-180°. La base
aimantée se ajusta a tuberías, sierras de mesa, y otras superficies
ferromagnéticas. La ranura en V alrededor de todo su perímetro
se alinea fácilmente a los ejes de los tubos conduit y las tuberías.
ESPECIFICACIONES GENERALES
• Rango de medición: Dual: 0-90° y 0-180°
• Precisión: ±0,1° de 0° a 1°, 89° a 91°, 179° a 180°;
±0,2° para los demás ángulos (cuando se mide usando
la base magnética 4 ).
• Altitud de funcionamiento y almacenamiento: 6562' (2000 m)
• Temperatura de funcionamiento/almacenamiento: 32 °F a 122 °F
(0 °C a 50 °C)
• Humedad de funcionamiento/almacenamiento: <85 % de
humedad relativa
• Dimensiones: 2,36" × 2,20" × 1,20" (60 mm × 56 mm × 30 mm)
• Peso: 3,5 oz (99,2 g) con baterías
• Baterías: 2 AAA
• Protección ante caídas: 6,6' (2 m)
• Protección de ingreso: IP42 resistente al agua y al polvo
Especificaciones sujetas a cambios.
ADVERTENCIAS
Lea, comprenda y siga estas instrucciones para garantizar un
funcionamiento seguro. El incumplimiento de estas advertencias
puede provocar lesiones y/o daños materiales graves.
• Siempre debe usar protección para los ojos aprobada.
PRECAUCIÓN
No contiene piezas que el usuario pueda reparar; no intente repararlo.
SÍMBOLOS DE ADVERTENCIAS DEL PRODUCTO
Advertencia o precaución Campo magnético intenso
Use protección para
Lea las instrucciones
ojos aprobada
LIMPIEZA
Asegúrese de que el dispositivo esté apagado y límpielo con un
paño limpio y seco que no deje pelusas. NO utilice solventes ni
limpiadores abrasivos.
ALMACENAMIENTO
Retire las baterías si no va a utilizar el dispositivo durante un tiempo
prolongado. No lo exponga a la humedad ni a altas temperaturas.
Luego de un período de almacenamiento en condiciones
extremas que sobrepasen los límites mencionados en la sección
Especificaciones generales, deje que el dispositivo vuelva a las
condiciones de funcionamiento normales antes de utilizarlo.
GARANTÍA
www.kleintools.com/warranty
ELIMINACIÓN/RECICLAJE
No arroje el equipo ni sus accesorios a la basura. Los elementos
se deben desechar correctamente de acuerdo con las regulaciones
locales. Visite epa.gov/recycle para obtener más información.
INSTRUCCIONES DE FUNCIONAMIENTO
VER EN EL REVERSO
SERVICIO AL CLIENTE
KLEIN TOOLS, INC.
450 Bond Street, Lincolnshire, IL 60069 1-800-553-4676
customerservice@kleintools.com www.kleintools.com
FRANÇAIS
La jauge d'angle numérique 935DAG de Klein Tools détecte le degré de
décalage par rapport au niveau réel. Ses mesures qui vont de 0 à 180°.
Sa base magnétique se fixe aux tuyaux, aux bancs de scie et aux autres
surfaces ferromagnétiques. La rainure en V, qui fait le tour du périmètre,
s'aligne facilement avec l'axe des conduites et des tuyaux.
CARACTÉRISTIQUES GÉNÉRALES
• Plage de mesure : Deux échelles, 0-90° et 0-180°
• Précision : ± 0,1° de 0° à 1°, de 89° à 91° et de 179° à 180°;
± 0,2° à tous les autres angles (pour les mesures prises
à l'aide de la base aimantée 4 )
• Altitude de fonctionnement ou d'entreposage : 2000 m (6562 pi)
• Température de fonctionnement ou d'entreposage : 0 °C à 50 °C
(32 °F à 122 °F)
• Humidité relative pour le fonctionnement ou l'entreposage : < 85 %
• Dimensions : 60 mm x 56 mm x 30 mm (2,36 po x 2,20 po x 1,20 po)
• Poids : 99,2 g (3,5 oz) avec les piles
• Piles : 2 piles AAA
• Protection contre les chutes : 2 m (6,6 pi)
• Protection contre les infiltrations : Conforme à la norme IP42 en
ce qui concerne la résistance à l'eau et à la poussière
Les caractéristiques techniques peuvent faire l'objet de modifications.
AVERTISSEMENTS
Veuillez lire, comprendre et suivre ces instructions afin de garantir une
utilisation sécuritaire de l'appareil. Le non-respect de ces avertissements
peut entraîner des blessures graves ou des dommages matériels.
• Portez toujours une protection oculaire approuvée.
MISE EN GARDE
Aucune pièce n'est réparable par l'utilisateur; n'essayez pas de réparer
cet appareil.
SYMBOLES D'AVERTISSEMENT SUR LE PRODUIT
Avertissement ou mise
Champ magnétique puissant
en garde
Porter une protection
Lire les instructions
oculaire approuvée
NETTOYAGE
Assurez-vous que l'appareil est éteint, puis essuyez-le à l'aide d'un
linge non pelucheux propre. N'utilisez PAS de nettoyant abrasif ni
de solvant.
ENTREPOSAGE
Retirez les piles lorsque vous prévoyez ne pas utiliser l'appareil pendant
une longue période. N'exposez pas l'appareil à des températures ou à
un taux d'humidité élevés. Après une période d'entreposage dans des
conditions extrêmes (hors des limites mentionnées dans la section
Caractéristiques générales), laissez l'appareil revenir à des conditions
d'utilisation normales avant de l'utiliser.
GARANTIE
www.kleintools.com/warranty
MISE AU REBUT/RECYCLAGE
Ne mettez pas l'appareil et ses accessoires au rebut. Ces articles
doivent être éliminés conformément aux règlements locaux.
Pour de plus amples renseignements, consultez les sites
epa.gov/recycle.
INSTRUCTIONS D'UTILISATION
CONSULTER LE VERSO
SERVICE À LA CLIENTÈLE
KLEIN TOOLS, INC.
450 Bond Street, Lincolnshire, IL 60069 1 800 553-4676
customerservice@kleintools.com www.kleintools.com
935DAG
DIGITAL ANGLE GAUGE & LEVEL – INSTRUCTIONS
INCLINÓMETRO Y NIVEL DIGITAL – INSTRUCCIONES
NIVEAU ET JAUGE D'ANGLE NUMÉRIQUE – INSTRUCTIONS
2 m IP42
1390296 Rev 09/21 D
