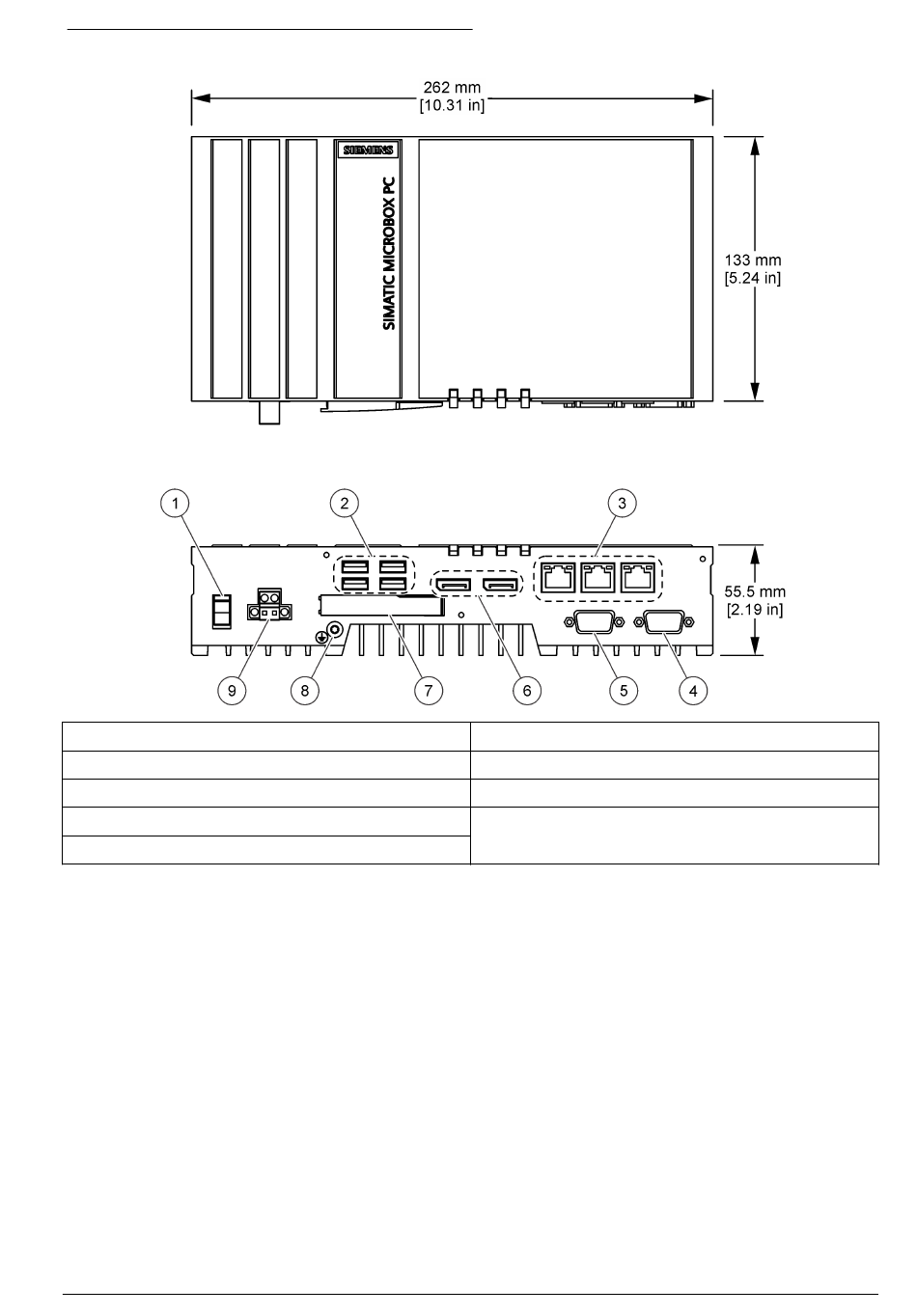

Figura 1 Dimensões e conectores do IPC427E
1 Interruptor de ligar/desligar
2 Conector USB (4x)
3 Conector Ethernet RJ45 (3x)
4 Conector em série COM2 (opcional)
5 Conector em série COM1 (opcional)
Visão geral do IPC477
A Figura 2 mostra a visão geral e os conectores do IPC477 XX". Consulte a
dimensões e as dimensões de corte para o IPC477 XX".
6 Conector do visor (2x)
7 Ranhura para cartão CFast com tampa
8 Conector com ligação à terra de protecção
9 Fonte de alimentação, 24 V CC
Tabela 1 para obter as
