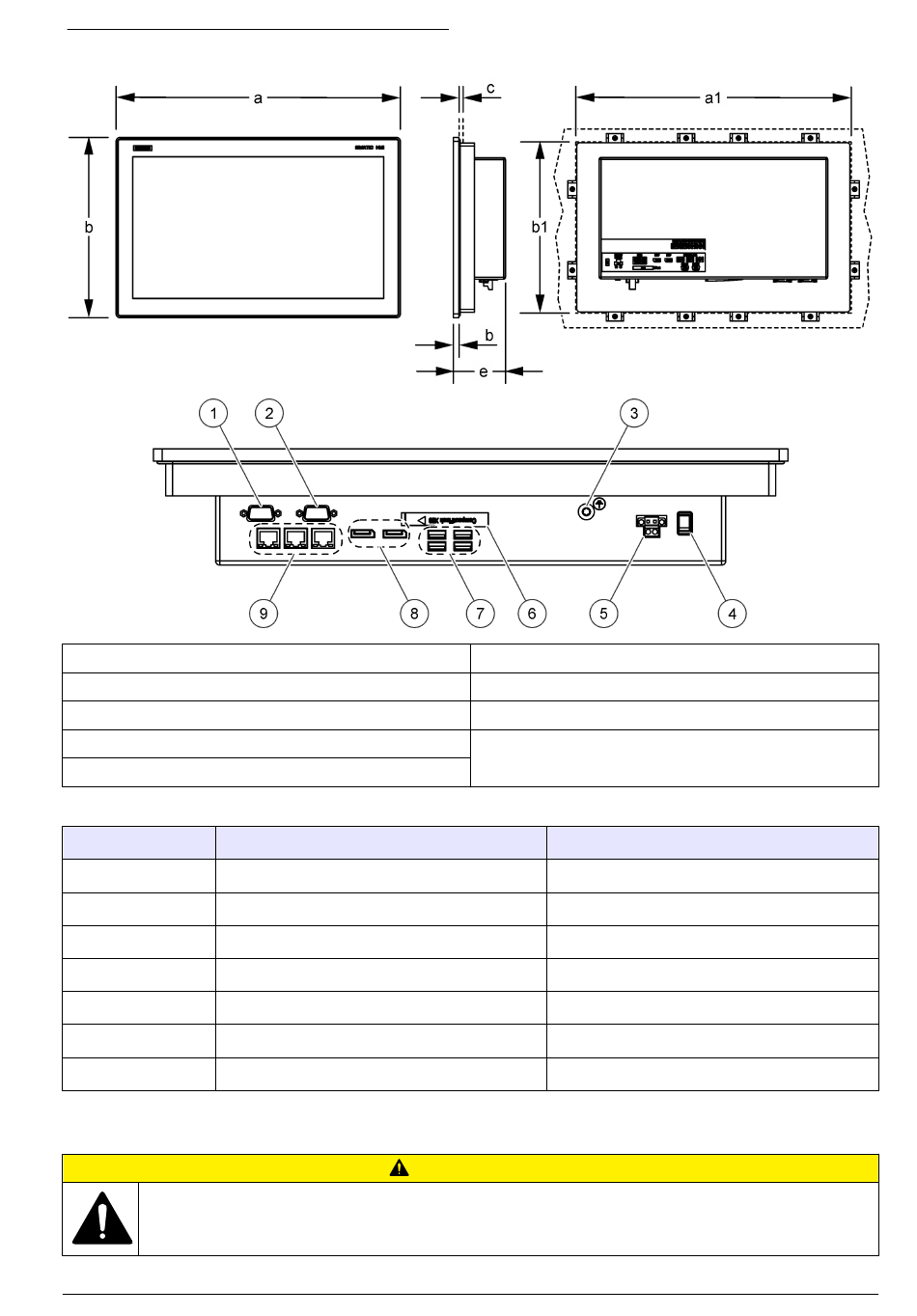

Εικόνα 2 Διαστάσεις και σύνδεσμοι IPC477
1 Σειριακός σύνδεσμος COM2 (προαιρετικός)
2 Σειριακός σύνδεσμος COM1 (προαιρετικός)
3 Σύνδεσμος προστατευτικής γείωσης
4 Διακόπτης On/Off
5 Παροχή ρεύματος, 24 VDC
Διάσταση IPC477 15" Multi-Touch
a 398 mm (15,66 in.)
β 257 mm (10,11 in.)
γ 2–6 mm (0,08–0,24 in.)
δ 6,2 mm (0,24 in.)
ε 84,9 mm (3,34 in.)
a1 (κοπή) 382 mm (15,0 in.)
b1 (κοπή) 241 mm (9,5 in.)
Εγκατάσταση
Πολλαπλοί κίνδυνοι. Μόνο ειδικευμένο προσωπικό πρέπει να εκτελεί τις εργασίες που περιγράφονται
σε αυτήν την ενότητα του εγχειριδίου.
6 Υποδοχή κάρτας CFast με κάλυμμα
7 Σύνδεσμος USB (4x)
8 Σύνδεσμοι οθόνης (2x)
9 Σύνδεσμος Ethernet RJ45 (3x)
Πίνακας 1 Διαστάσεις IPC477 XX"
Π Ρ Ο Σ Ο Χ Η
IPC477 19" Multi-Touch
477 mm (18,78 in.)
294 mm (11,57 in.)
2–6 mm (0,08–0,24 in.)
6,2 mm (0,24 in.)
84,9 mm (3,34 in.)
448 mm (17,6 in.)
278 mm (11,0 in.)
