Soudage à l'électrode enrobée
Soudage à l'électrode enrobée
5.12
Danger de pincement et de brûlure !
Lors du remplacement des électrodes enrobées brûlées ou neuves
•
Mettre le poste hors tension à l'aide de l'interrupteur principal,
•
porter des gants de protection adéquat,
•
utiliser des pinces isolées pour retirer les électrodes enrobées utilisées ou pour déplacer
une pièce soudée et
•
toujours déposer le porte-électrode sur un support isolé !
Raccord de gaz protecteur !
Dans le cas d'un procédé de soudage à l'électrode manuelle, il existe de la tension à
vide au niveau du raccord de gaz protecteur (raccord G¼").
•
Mettez le capuchon isolant jaune sur le raccord G¼" (protection contre la tension électrique
et la saleté).

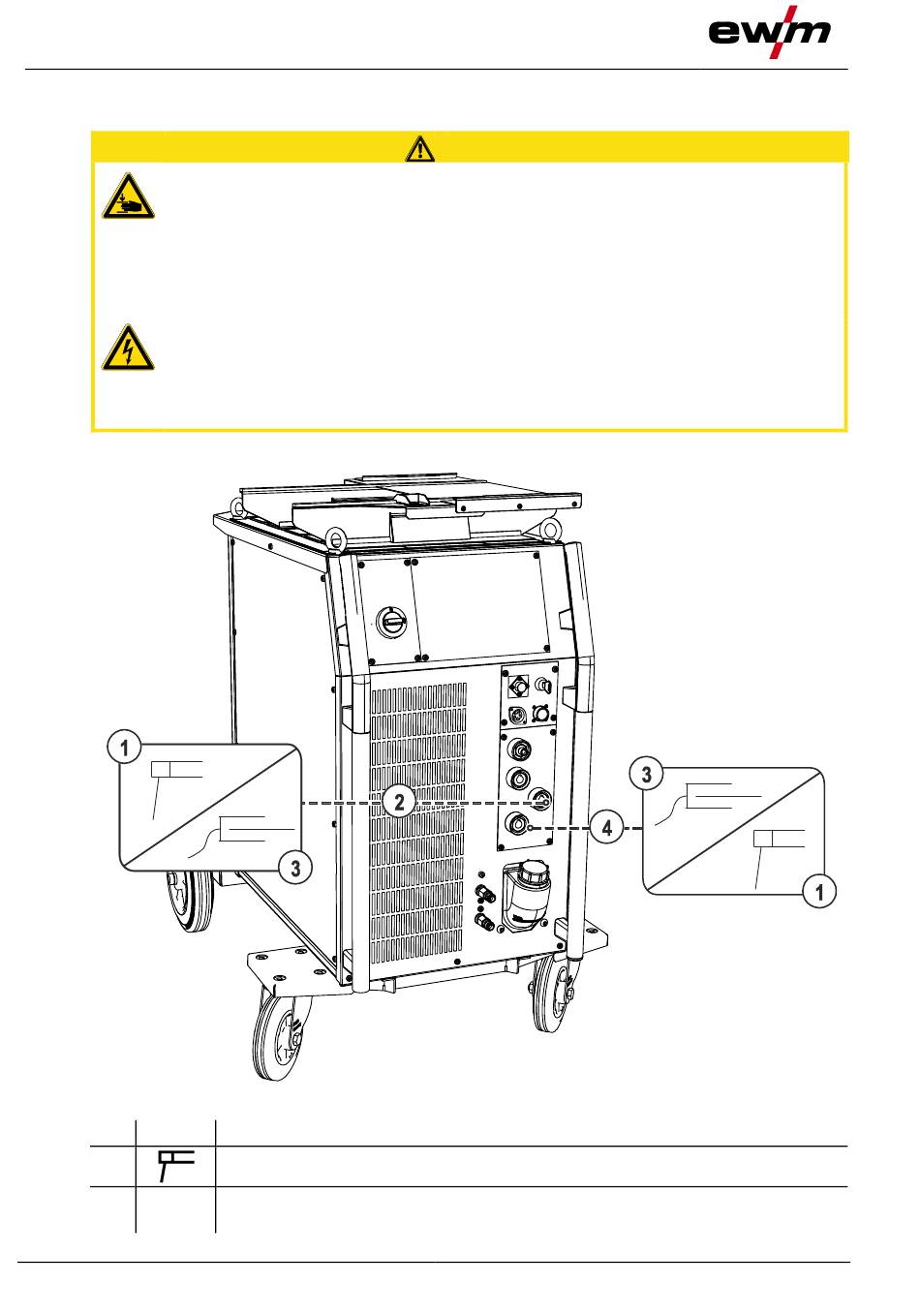

5.12.1 Raccord pince porte-électrodes et câble de masse
Pos. Symbole Description
1
2
86
0
Porte-électrode
Prise de raccordement, courant de soudage « - »
Raccordement du porte-électrodes
ATTENTION
Illustration 5-46
099-000118-EW502
