System E ®
LA 1525CP
Instructions de montage et d'utilisation
Langue originale: Allemand
Pompe à chaleur air-eau pour installation extérieure
N° de commande: 452171.66.03a
FR
FD 0512
•
loading

Manuels Connexes pour Dimplex System E LA 1525CP

Sommaire des Matières pour Dimplex System E LA 1525CP

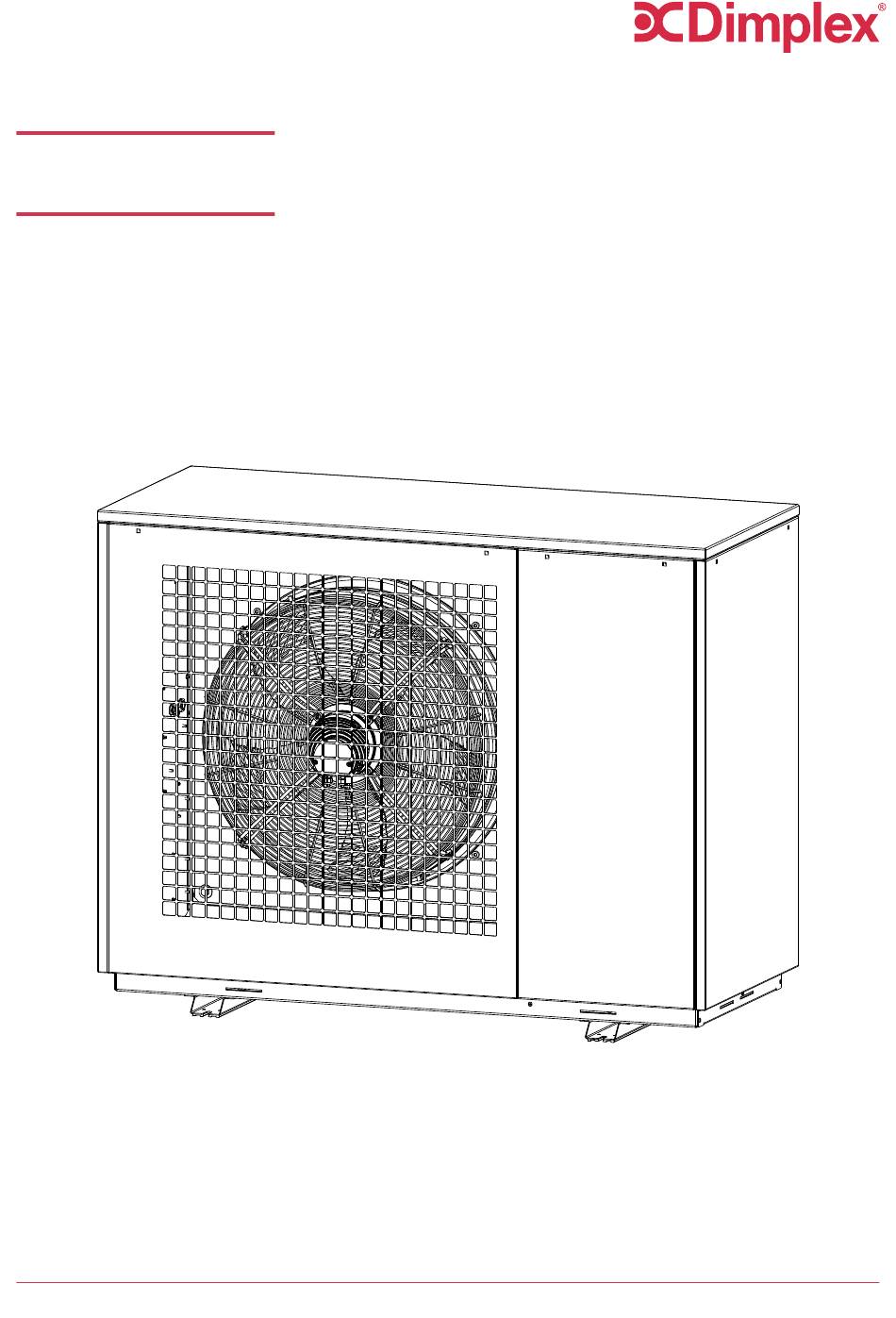

  • Page 1 System E ® LA 1525CP Instructions de montage et d'utilisation Langue originale: Allemand Pompe à chaleur air-eau pour installation extérieure N° de commande: 452171.66.03a FD 0512 •...
  • Page 2 Sous réserve d'erreurs et de modifications techniques. Prière de lire cette notice attentivement.
  • Page 3 7.4.2 Raccordement de la sonde de demande ............................29 7.4.3 Possibilité de raccordement de la pompe secondaire M16 ..................... 29 7.4.4 Protection antigel ....................................29 Mise en service........................................30 Préparation ..........................................30 Procédure........................................... 30 www.dimplex.eu 452171.66.03a FD 0512 • •...
  • Page 4 16.3 Schéma d’intégration - mode mono-énergétique avec stations d'appartement (pour systèmes à 2 conducteurs) .... 51 16.4 Schéma d’intégration - connexion en parallèle en mode mono-énergétique avec régulateur maître ........52 16.5 Légende ............................................53 17 Liste de contrôle : installation d’une pompe à chaleur au propane......................54 452171.66.03a FD 0512 www.dimplex.eu • •...
  • Page 5 Avertit d’une situation dangereuse potentielle pouvant entraîner des blessures légères à PRUDENCE modérées. REMARQUE Avertit d’une situation dangereuse pouvant entraîner des dommages matériels. REMARQUE Avertit d’une situation dangereuse pouvant entraîner dommages ENVIRONNEMENTALE environnementaux. Tab. 1: Signification des mentions d’avertissement www.dimplex.eu 452171.66.03a FD 0512 • •...
  • Page 6 Utiliser une protection pour les mains Utiliser une protection pour les pieds Utiliser une protection pour les yeux Utiliser des vêtements de protection Mettre hors tension avant tout entretien ou réparation Respecter les instructions d’utilisation Tab. 2: Symboles d’obligation 452171.66.03a FD 0512 www.dimplex.eu • •...
  • Page 7 • Mettre à la terre et en court-circuit • Couvrir les parties voisines sous tension ou empêcher l’accès à ces dernières Attendre cinq minutes après la mise hors tension afin que tous les composants soient hors tension. www.dimplex.eu 452171.66.03a FD 0512 •...
  • Page 8 2.3.1 Déclaration de conformité CE Les déclarations de conformité CE actuelles avec signature numérique peuvent être téléchargées sur www.dimplex.eu. Exigences relatives au personnel Les activités effectuées sur la pompe à chaleur requièrent le niveau de compétence suivant de la part des exécutants.
  • Page 9 Le fluide frigorigène est amené à un niveau de température plus élevé à l’aide du compresseur. La chaleur est transmise à l’air ambiant via le condenseur (l’évaporateur en mode chauffage). www.dimplex.eu 452171.66.03a FD 0512 •...
  • Page 10 Du R290 (propane) est utilisé comme fluide frigorigène. Filtre déshydrateur Collecteur d’impuretés Vanne d’inversion 4 voies Vanne d’inversion 3 voies Détendeur Clapet anti-retour Compresseur Collecteur Séparateur Capteur de gaz frigorigène Purgeur Ventilateur Condenseur Évaporateur Capteur de débit Boîtier électrique Boîtier de raccordement externe 452171.66.03a FD 0512 www.dimplex.eu • •...
  • Page 11 En cas de fuite lors du transport ou du stockage, une atmosphère explosive peut se former. ▪ Conserver l’appareil uniquement dans des pièces ne présentant pas de sources d’inflammation permanentes. ▪ Stocker la pompe à chaleur si possible en aérien et assurer une aération suffisante. ▪ Maintenir la jaquette fermée. www.dimplex.eu 452171.66.03a FD 0512 •...
  • Page 12 2. Transporter l’appareil avec la palette aussi près que possible de son emplacement définitif. 3. Transporter éventuellement l’appareil à l’aide de sangles ou de courroies. Pour ce faire, passer les sangles entre la plaque de base et les consoles au sol (voir l’illustration). 452171.66.03a FD 0512 www.dimplex.eu • •...
  • Page 13 Si le technicien du service après-vente constate que le circuit frigorifique est intact, il faut tout de même procéder à une vidange complète du fluide frigorigène et remplir le circuit frigorifique d’azote. www.dimplex.eu 452171.66.03a FD 0512 •...
  • Page 14 ▪ Les tuyaux vides, passages de câbles ou autres menant dans le bâtiment, les fosses, etc. doivent être étanches à l’air. AVIS La pompe à chaleur n’est pas conçue pour l’utilisation à plus de 2 000 mètres d’altitude (au-dessus du niveau de la mer). 452171.66.03a FD 0512 www.dimplex.eu • •...
  • Page 15 Recouvrements • Les recouvrements en tôle ainsi que les panneaux d'habillage de la pompe à chaleur doivent être fermés afin de garantir une isolation sonore optimale et de protéger l’intérieur de l’appareil de toute intrusion animale. www.dimplex.eu 452171.66.03a FD 0512 •...
  • Page 16 Si l’appareil doit être installé sur les fondations planes sur l’ensemble de la surface, il est recommandé d’effectuer un évidement dans la zone de sortie des condensats, afin de pouvoir procéder sans problème aux branchements électriques au niveau de l’écoulement des condensats. 452171.66.03a FD 0512 www.dimplex.eu • •...
  • Page 17 Zone de protection en cas d’installation près d’un mur 1,0 m 0,25 m 0,3 m 0,8 m Zone de protection en cas d’installation en angle 1,0 m 0,25 m 0,3 m 0,8 m 0,8 m Zone de protection en cas d’installation en espace libre 1,0 m 0,25 m 0,8 m www.dimplex.eu 452171.66.03a FD 0512 • •...
  • Page 18 Zone de protection en cas d’installation près d’un mur 2,0 m 0,25 m 0,3 m 0,8 m 0,8 m Zone de protection en cas d’installation en angle Zone de protection en cas d’installation en espace libre 2,0 m 0,25 m 0,3 m 0,8 m 0,8 m 2,0 m 0,25 m 0,8 m 0,8 m 452171.66.03a FD 0512 www.dimplex.eu • •...
  • Page 19 L’évacuation libre n’est recommandée que dans les zones climatiques à périodes de gel courtes. Dans les zones climatiques plus froides, la conduite d’écoulement des condensats doit être équipée, dans les parties exposées au gel, d’un traçage électrique dimensionné en conséquence et régulé, sur la conduite d’écoulement des condensats isolée. www.dimplex.eu 452171.66.03a FD 0512 •...
  • Page 20 Toute intervention sur l’appareil sans équipement de protection peut entraîner des blessures, notamment des coupures. ▪ Utiliser un équipement de protection individuelle composé de gants de protection, chaussures de sécurité, de lunettes de protection et de vêtements longs et fermés. 452171.66.03a FD 0512 www.dimplex.eu • •...
  • Page 21 40 mm vers la droite jusqu’en butée. 2. Basculer l’élément de tôle du haut sur env. 30° vers l’avant. 4. Tirer l’élément de tôle dans cette position inclinée vers le haut, hors du socle. www.dimplex.eu 452171.66.03a FD 0512 • •...
  • Page 22 [7.1.1, p. 21] 1. Desserrer puis retirer le rivet borgne vissable avec un 2. Retirer la tôle de recouvrement des câbles. tournevis. 3. Desserrer puis retirer le rivet borgne vissable. 4. Retirer le couvercle de révision. 452171.66.03a FD 0512 www.dimplex.eu • •...
  • Page 23 En dessous de 4 °C, les vannes antigel sont ouvertes. Une température de l’eau supérieure à 4 °C entraîne la fermeture automatique des vannes antigel. 5. Une fois le remplissage terminé, retirer les tuyaux et les sortir de la pompe à chaleur. www.dimplex.eu 452171.66.03a FD 0512 •...
  • Page 24 7. Fermer le raccord vissé sur les deux tuyaux. 8. Fermer le panneau d’habillage arrière avec la tôle de couverture du boîtier de raccordement à l’eau. 9. Monter les autres panneaux d’habillage de la pompe à chaleur. 452171.66.03a FD 0512 www.dimplex.eu • •...
  • Page 25 Le flux volumique maximum doit être dépassé. Garantir débit nominal indiqué dans chaque état fonctionnement }  Informations sur les appareils [12,  p.  37] . Un capteur de débit intégré surveille le débit minimal requis. www.dimplex.eu 452171.66.03a FD 0512 • •...
  • Page 26 • S’assurer que l’oxygène ne pénètre pas dans le circuit de chauffage de la pompe à chaleur. S’il faut s’attendre à un apport d’oxygène, une séparation est conseillée par ex. à l’aide d’un séparateur (échangeur de chaleur à plaques). 452171.66.03a FD 0512 www.dimplex.eu • •...
  • Page 27 0,92 11,4 53,4 0,94 42,3 0,96 33,9 0,98 27,3 22,1 1,02 18,0 1,04 14,9 1,06 12,1 1,08 10,0 1,10 1,12 1,14 1,16 1,17 1,19 1,21 1,23 1,27 1,31 1,35 1,39 1,42 1,46 1,50 1,54 www.dimplex.eu 452171.66.03a FD 0512 • •...
  • Page 28 VNB applicables }  Informations sur les appareils [12,  p.  37] . Prévoir dans l’alimentation en puissance de la pompe à chaleur une déconnexion omnipolaire avec 3  mm min. d’écartement d’ouverture de contact (par ex. contacteur de blocage de la société d’électricité ou contacteur de puissance). 452171.66.03a FD 0512 www.dimplex.eu • •...
  • Page 29 à chaleur. ▪ La pompe secondaire M16 doit être raccordée uniquement au gestionnaire de pompe à chaleur. ▪ Le circulateur du circuit de chauffage doit être raccordé uniquement au gestionnaire de pompe à chaleur. www.dimplex.eu 452171.66.03a FD 0512 •...
  • Page 30 3. Sélectionner le mode de fonctionnement « Hiver » dans le gestionnaire de pompe à chaleur. 4. Lancer le programme « Mise en service » dans le menu « Fonctions spéciales ». w Attendre qu’une température retour d’au moins 29 °C soit atteinte. 452171.66.03a FD 0512 www.dimplex.eu • •...
  • Page 31 2. Dévisser le compartiment du tamis. 3. Retirer le tamis et le nettoyer. 4. Remonter les composants dans l’ordre inverse. AVIS ! Veiller à ce que le tamis soit correctement monté et le raccord étanche ! www.dimplex.eu 452171.66.03a FD 0512 • •...
  • Page 32 ▪ Procéder à un contrôle d’étanchéité du circuit de fluide frigorigène une fois les travaux de montage terminés et avant la mise en circuit de l’alimentation en tension externe (tension de puissance et de commande). 452171.66.03a FD 0512 www.dimplex.eu • •...
  • Page 33 • Si des travaux de brasage ou de soudage doivent être effectués, un extincteur adapté doit se trouver à proximité immédiate. • Si du fluide frigorigène est ajouté, un extincteur à CO ou à poudre doit se trouver à proximité immédiate. www.dimplex.eu 452171.66.03a FD 0512 •...
  • Page 34 (en particulier du compresseur lui-même). • Ne pas sceller ou braser les composants déposés. • Stocker les composants à l’extérieur jusqu’à la fin des travaux. • Le transport ultérieur doit être effectué dans un véhicule ventilé. 452171.66.03a FD 0512 www.dimplex.eu • •...
  • Page 35 La pompe à chaleur contient un capteur de gaz frigorigène qui doit être remplacé après 15  ans de service. Le remplacement du capteur doit être effectué par un partenaire S.A.V. Dimplex. Avant l’expiration de l’intervalle de service, l’exploitant de l’installation est informé de la nécessité du remplacement par des messages d’avertissement dans le gestionnaire de pompe à...
  • Page 36 Si un arrêt de fonctionnement survient en raison d’un auto-étalonnage infructueux du capteur de gaz frigorigène pendant une période de gel, il existe un risque de gel. ▪ Faire remplacer le capteur de gaz frigorigène dès que possible par un partenaire S.A.V. Dimplex. Mise hors service/Élimination Le démontage de la pompe à...
  • Page 37 Poids de l’appareil hors emballage Fluide frigorigène/poids total au remplissage Type/kg R290 / 2,04 PRG (potentiel de réchauffement global)/équivalent CO ---/t 3 / 0,006 Circuit frigorifique hermétiquement fermé Lubrifiant/poids total au remplissage Type/kg PZ46M / 0,9 Branchements électriques www.dimplex.eu 452171.66.03a FD 0512 • •...
  • Page 38 Le niveau de puissance acoustique maximal peut augmenter en fonction de la de la température départ, de la puissance calorifique requise et de la température extérieure actuelle. Calcul pour une installation en champ libre. Le niveau de pression sonore spécifique à l’installation peut être calculé pour différentes variantes d’installation sur www.waermepumpe.de/werkzeuge/schallrechner. 452171.66.03a FD 0512 www.dimplex.eu • •...
  • Page 39 Coordonnées de contact Glen Dimplex Deutschland GmbH, Am Goldenen Feld 18, 95326 Kulmbach (*) Pour les dispositifs de chauffage des locaux par pompe à chaleur et les dispositifs de chauffage mixtes par pompe à chaleur, la puissance thermique nominale Prated est égale à...
  • Page 40 Direction principale du vent en cas d’installation G 1 1/4", à joint plat sur un emplacement dégagé Fosse d’installation pour raccordement par Conduite d’écoulement des condensats dessous Recouvrement pour variante Passage du fil électrique raccordement depuis le bas 452171.66.03a FD 0512 www.dimplex.eu • •...
  • Page 41 (y compris part de consommation de la pompe) 15.000 min. 10.000 max. 5.000 -25 -20 -15 -10 -5 0 5 10 15 20 25 30 35 40 Débit d'eau de chauffage en [m³/h] Température d'entrée d'air en [°C] www.dimplex.eu 452171.66.03a FD 0512 • •...
  • Page 42 (y compris part de consommation de la pompe) 15.000 min. 10.000 max. 5.000 -25 -20 -15 -10 -5 0 5 10 15 20 25 30 35 40 Débit d'eau de chauffage en [m³/h] Température d'entrée d'air en [°C] 452171.66.03a FD 0512 www.dimplex.eu • •...
  • Page 43 (y compris part de consommation de la pompe) 15.000 min. 10.000 max. 5.000 -25 -20 -15 -10 -5 0 5 10 15 20 25 30 35 40 Débit d'eau de chauffage en [m³/h] Température d'entrée d'air en [°C] www.dimplex.eu 452171.66.03a FD 0512 • •...
  • Page 44 (y compris part de consommation de la pompe) 15.000 10.000 min. 5.000 max. -25 -20 -15 -10 -5 0 5 10 15 20 25 30 35 40 Débit d'eau de chauffage en [m³/h] Température d'entrée d'air en [°C] 452171.66.03a FD 0512 www.dimplex.eu • •...
  • Page 45 25.000 Température d'entrée d'air en [°C] 20.000 Coefficient de performance (y compris part de consommation de la pompe) 15.000 10.000 min. 5.000 max. Débit d'eau de rafraîchissement en [m³/h] Température d'entrée d'air en [°C] www.dimplex.eu 452171.66.03a FD 0512 • •...
  • Page 46 25.000 Température d'entrée d'air en [°C] 20.000 Coefficient de performance (y compris part de consommation de la pompe) 15.000 10.000 5.000 min. max. Débit d'eau de rafraîchissement en [m³/h] Température d'entrée d'air en [°C] 452171.66.03a FD 0512 www.dimplex.eu • •...
  • Page 47 10 15 20 25 30 35 40 45 Température d'entrée de la source de chaleur [°C] Sur les pompes à chaleur air / eau, la température minimale d'eau de chauffage correspond à la température retour minimale www.dimplex.eu 452171.66.03a FD 0512 •...
  • Page 48 LA 1525CP 15.4 Plages d’utilisation du mode rafraîchissement Sortie d'eau (+2/-0 K) Les données sont valables en cas de respect du débit d'eau de rafraîchissement donné. Température d'entrée de dissipation thermique [°C] 452171.66.03a FD 0512 www.dimplex.eu • •...
  • Page 49 Le schéma hydraulique est un exemple donné uniquement à titre indicatif. Une étude conforme aux exigences techniques et de sécurité est à réaliser par un professionnel. Le chapitre Installation et les consignes de sécurité correspondantes doivent impérativement être respectés. www.dimplex.eu 452171.66.03a FD 0512 •...
  • Page 50 Le schéma hydraulique est un exemple donné uniquement à titre indicatif. Une étude conforme aux exigences techniques et de sécurité est à réaliser par un professionnel. Le chapitre Installation et les consignes de sécurité correspondantes doivent impérativement être respectés. 452171.66.03a FD 0512 www.dimplex.eu • •...
  • Page 51 Le schéma hydraulique est un exemple donné uniquement à titre indicatif. Une étude conforme aux exigences techniques et de sécurité est à réaliser par un professionnel. Le chapitre Installation et les consignes de sécurité correspondantes doivent impérativement être respectés. www.dimplex.eu 452171.66.03a FD 0512 •...
  • Page 52 Le schéma hydraulique est un exemple donné uniquement à titre indicatif. Une étude conforme aux exigences techniques et de sécurité est à réaliser par un professionnel. Le chapitre Installation et les consignes de sécurité correspondantes doivent impérativement être respectés. 452171.66.03a FD 0512 www.dimplex.eu • •...
  • Page 53 Circuit de chauffage non mélangé chauffage Pompe de circuit de production Circuit de chauffage mélangé Pompe de charge eau chaude sanitaire Module mélangeur bivalent Vanne d’inversion chauffage/eau chaude Mélangeur circuit de chauffage mélangé YM18 sanitaire www.dimplex.eu 452171.66.03a FD 0512 • •...
  • Page 54 Tous les avaloirs de toit reliés à la canalisation se situent en dehors de la zone de protection Tous les passages de conduites vers le bâtiment se trouvent en dehors de la zone de protection ou sont fermés hermétiquement 452171.66.03a FD 0512 www.dimplex.eu • •...
  • Page 55 Toutes les informations sont données en collaboration avec le client et/ou l’artisan spécialisé. Avec sa signature, la personne soussignée confirme l’exactitude des informations fournies ainsi que l’exécution de l’installation conformément aux instructions de montage et de service jointes à l’appareil. ____________________________ _________________________________________ __________________________________ Date Nom, prénom (en capitales) Signature client www.dimplex.eu 452171.66.03a FD 0512 • •...
  • Page 56 Glen Dimplex Deutschland Centrale Glen Dimplex Deutschland GmbH Am Goldenen Feld 18 D-95326 Kulmbach T +49 9221 709-101 F +49 9221 709-339 info@dimplex.de www.dimplex.de Bureau et service France Dimplex SAS Solutions Thermodynamiques 25A rue de la Sablière F-67590 Schweighouse Sur Moder...
