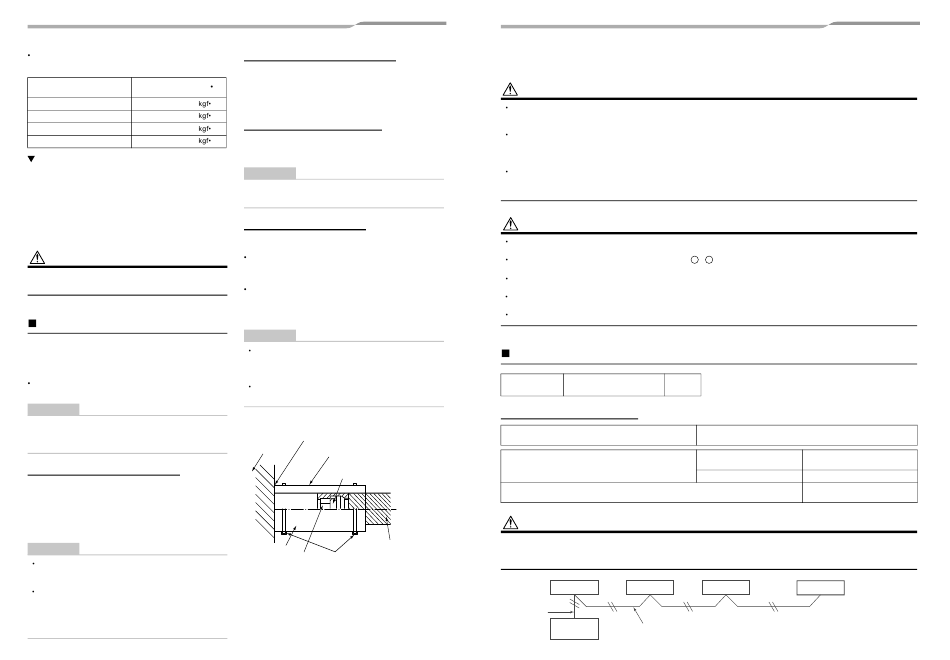

Respectez les couples de serrage indiqués dans le
tableau suivant.
Diamètre extérieur du tuyau
Couple de serrage (N m)
de raccordement (mm)
6,4
14 à 18 (1,4 à 1,8
9,5
34 à 42 (3,4 à 4,2
12,7
49 à 61 (4,9 à 6,1
15,9
63 à 77 (6,3 à 7,7
Couple de serrage des raccordements de tuyau évasé
Des raccordements incorrects peuvent non seulement
provoquer une fuite de gaz, mais aussi altérer le cycle
de réfrigération.
Alignez les centres des tuyaux de raccordement et
serrez l'écrou d'évasement autant que possible avec
les doigts. Ensuite, serrez l'écrou avec une clé plate et
une clé dynamométrique comme illustré dans la figure.
PRÉCAUTION
Selon les conditions d'installation, l'application d'un
couple de serrage trop élevé risque d'abîmer l'écrou.
Evacuation
Chassez l'air du raccord de remplissage de la soupape
de l'unité extérieure à l'aide d'une pompe à vide.
Pour en savoir davantage, consultez le Manuel
d'installation fourni avec l'unité extérieure.
Pour l'évacuation, n'utilisez pas le réfrigérant scellé
dans l'unité extérieure.
EXIGENCE
En ce qui concerne les outils tels que le tuyau de
remplissage, utilisez exclusivement ceux fabriqués pour
le R32 ou le R410A.
Quantité de réfrigérant à ajouter
Pour le réfrigérant à ajouter, mettez à niveau le réfrigérant
en utilisant du réfrigérant « R32 ou R410A » et en suivant
les instructions du Manuel d'installation fourni avec l'unité
extérieure.
Utilisez une échelle graduée pour remplir la quantité
spécifiée de réfrigérant.
EXIGENCE
Remplir une quantité excessive ou insuffisante de
réfrigérant provoquera une panne du compresseur.
Remplissez la quantité spécifiée de réfrigérant.
La personne qui a rempli le réfrigérant doit noter la
longueur du tuyau et la quantité de réfrigérant ajoutée
sur l'étiquette F-GAS de l'unité extérieure. Il est
nécessaire de réparer la panne du compresseur et le
dysfonctionnement du circuit de réfrigération.
25-FR
Ouverture complète de la vanne
Ouvrez complètement la vanne de l'unité extérieure.
Une clé hexagonale de 4 mm est requise pour ouvrir la
vanne.
Pour en savoir davantage, consultez le Manuel
m)
d'installation fourni avec l'unité extérieure.
m)
Vérification des fuites de gaz
m)
A l'aide d'un détecteur de fuites ou d'eau savonneuse,
m)
vérifiez si le gaz fuit ou non de la section de
raccordement des tuyaux ou le capuchon de la vanne.
EXIGENCE
Utilisez un détecteur de fuites fabriqué exclusivement
pour les réfrigérants HFC (R32, R134a, R410A, etc.).
Procédé de calorifugeage
Appliquez un calorifugeage aux tuyaux de liquide et de
gaz séparément.
Concernant l'isolation thermique des tuyaux côté
gaz, utilisez un matériel résistant à la chaleur
(120 °C ou plus).
Pour utiliser le tuyau d'isolation thermique fourni,
appliquez l'isolant thermique sur la section de
raccordement des tuyaux de l'unité intérieure et sans
laisser d'espace vide.
EXIGENCE
Appliquez bien le calorifugeage à la section de
raccordement des tuyaux de l'unité intérieure jusqu'à
la racine et sans exposer les tuyaux. (L'exposition à
l'extérieur des tuyaux se soldera par une fuite d'eau.)
Enveloppez l'isolant thermique, fentes vers le haut
(côté plafond).
Enveloppez la conduite au moyen de l'isolant
thermique fourni sans laisser le moindre jour au
niveau de la zone de contact avec l'unité intérieure.
La jonction doit être orientée vers
Unité intérieure
le haut (côté plafond).
Ecrou évasé
Isolant
Conduite
thermique du
d'isolation
Raccord
Collier de
tuyau
thermique
serrage (acheté
(Accessoire)
séparément)
– 13 –
7
Connexion électrique
AVERTISSEMENT
Utilisez les câbles spécifiés et raccordez-les aux bornes. Raccordez-les solidement et veillez à ce que des
forces extérieures ne soient pas appliquées sur les bornes.
Les fixations ou raccordements incomplets peuvent se solder par un incendie, etc.
Branchez le fil de terre. (mise à la terre)
Une mise à la terre incomplète provoque une électrocution.
Ne raccordez pas des fils de terre à des conduites de gaz, des conduites d'eau, du parafoudre ou des fils de terre
pour câbles téléphoniques.
L'installation électrique de l'appareil doit être conforme à la réglementation nationale.
Une alimentation de puissance insuffisante ou une installation incomplète peuvent provoquer une électrocution ou
un incendie.
PRÉCAUTION
Reportez-vous au manuel d'installation de l'unité extérieure pour connaître les spécifications relatives à l'alimentation
électrique.
Ne raccordez pas du 220 V – 240 V aux borniers (
Autrement, le système tombera en panne.
N'endommagez pas l'âme conductrice et l'isolant intérieur des câbles d'interconnexion système et du câble
d'alimentation lorsque vous les dénudez.
Raccordez les câbles électriques de sorte qu'ils n'entrent pas en contact avec la partie à haute température des tuyaux.
Le revêtement pourrait fondre et provoquer un accident.
Ne mettez pas l'unité intérieure sous tension sans avoir terminé de remplir les tuyaux de réfrigérant sous vide.
Spécification des câbles de liaison système
2
4 x 1,5 mm
ou plus
Câbles de liaison
système*
(H07 RN-F ou 60245 IEC 66)
*Nombre de fil x taille du fil
Câblage de la télécommande
Câblage de télécommande, câblage de liaison entre la
télécommande et les unités
La longueur totale du câblage de télécommande et du
câblage de liaison entre la télécommande et les unités = L
+ L1 + L2 + ... Ln
La longueur totale du câblage de liaison entre la télécommande et les unités = L1 + L2 +
... Ln
PRÉCAUTION
Le câble de télécommande et de liaison système ne doivent pas être parallèles et en contact les uns avec les autres
et ne doivent pas être placés dans le même conduit. Sinon, des problèmes risqueraient de se produire au niveau du
système de commande à cause du bruit produit ou d'autres facteurs.
Unité intérieure
Unité intérieure
L
Câblage de la
télécommande
L1
Câblage de liaison entre la télécommande et les unités
Télécommande
,
) destinés aux câbles de commande.
A
B
Jusqu'à
70 m
2
Taille de câble : 2 × 0,5 à 2,0 mm
Dans le cas d'un type câblé
Jusqu'à 500 m
uniquement
Dans le cas d'un type sans fil
Jusqu'à 400 m
Jusqu'à 200 m
Unité intérieure
Unité intérieure
L
2
L
n
(8 unités maximum)
26-FR
