Installation
EXIGENCE
Observez scrupuleusement les règles suivantes pour éviter d'endommager les unités intérieures et de vous blesser.
Ne posez aucun objet lourd sur l'unité intérieure. (Les unités sont emballées à plat.)
Si possible, transportez l'unité intérieure telle qu'elle est emballée. Si vous êtes obligé de transporter l'unité intérieure
déballée, assurez-vous d'utiliser des chiffons, etc. pour ne pas l'endommager.
Pour déplacer l'unité intérieure, tenez seulement les crochets métalliques (4 points).
N'exercez aucune force sur les autres pièces (conduite de réfrigérant, carter de vidange, pièces en mousse ou en
résine, etc.).
Portez l'emballage à deux personnes ou plus et ne l'empaquetez pas avec du ruban adhésif sur des points autres
que ceux qui sont spécifiés.

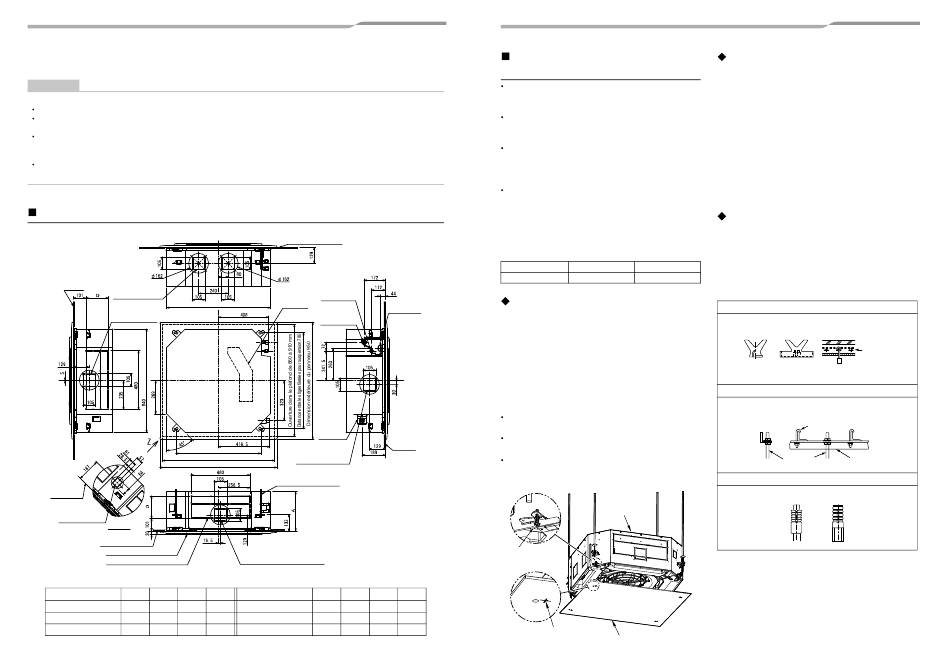

Vue extérieure
Découpe carrée
Surface inférieure
défonçable pour
du plafond
diviser les conduits
Pour Ø150
Découpe carrée
Dimension extérieure de l'unité 840
défonçable pour
diviser les conduits
Pour Ø150
Ouverture dans le plafond de 860 à 910 mm
Dimension extérieure du panneau 950
Surface
inférieure du
plafond
Plaque défonçable
pour simple OA
Pour Ø100
Vue Z
Surface inférieure du plafond
Panneau de plafond (vendu séparément)
Découpe carrée défonçable pour humidificateur
Modèle
A
B
Type RM56
256
Ø6,4
Type RM80
256
Ø9,5
Type RM110
319
Ø9,5
17-FR
Surface inférieure du plafond
Raccord de la
conduite de
réfrigérant
Boîtier de
(Liquide) B
commande
électrique
Raccord de la
conduite de
réfrigérant
(Gaz) C
Orifice de
raccordement
du tuyau
d'évacuation
Découpe carrée
Distance entre les tiges filetées pour suspension de 690 ± 20
défonçable pour
diviser les conduits
Pour Ø150
Ecrou de suspension M10 ou
Ø3/8 (procuré localement)
Découpe carrée défonçable pour
diviser les conduits Pour Ø150
C
D
Modèle
A
B
Ø12,7
120
Type RM140
319
Ø9,5
Ø15,9
120
Ø15,9
183
– 9 –
Ouverture du plafond et installation
des tiges filetées pour suspension
Tenez compte de la tuyauterie/câblage une fois que
l'unité est suspendue pour déterminer l'emplacement
d'installation et l'orientation de l'unité intérieure.
Une fois l'emplacement de l'installation de l'unité
intérieure déterminé, pratiquez une ouverture dans le
plafond et installez les tiges filetées pour suspension.
Les dimensions de l'ouverture à pratiquer dans le
plafond et la distance à respecter entre les tiges
filetées sont précisées dans le schéma de la
précédente section, et sur le gabarit d'installation joint.
En présence d'un faux plafond, posez le tuyau d'évacuation,
le tuyau du réfrigérant, les câbles de commande et les
câbles de la télécommande aux points de raccordement
(Unité : mm)
respectifs avant de suspendre l'unité intérieure.
Procurez-vous les tiges filetées pour suspension et les
écrous nécessaires à l'installation de l'unité intérieure
(ceux-ci ne sont pas fournis).
Tige filetée pour suspension
Ecrou
Comment utiliser le gabarit
Port d'entrée
pour câbles
d'installation (accessoire)
Le gabarit d'installation se trouve à l'intérieur de
l'emballage de protection.
<Pour les plafonds existants>
Utilisez le gabarit d'installation pour définir l'ouverture dans le
plafond et l'emplacement des tiges filetées pour suspension.
<Pour les nouveaux plafonds>
Utilisez le gabarit d'installation pour définir l'ouverture
dans le plafond lorsque vous installez un plafond.
Une fois les tiges filetées pour suspension fixées,
installez l'unité intérieure.
Surface
Faites passer les vis de fixation du panneau de l'unité
inférieure
du plafond
intérieure par les quatre trous du gabarit d'installation.
Lorsque vous suspendez un plafond, pratiquez une
ouverture dans ce plafond en respectant les
dimensions extérieures du gabarit d'installation.
Vis de fixation
du panneau
(mm)
C
D
Ø15,9
183
Trou
Traitement du plafond
Le plafond varie en fonction de la structure du
bâtiment. Pour plus de détails, contactez le
constructeur du bâtiment ou votre décorateur
d'intérieur.
Une fois les dalles du plafond retirées, il est important
de renforcer l'ossature du plafond (support) et de
maintenir une parfaite horizontalité du plafond installé
pour prévenir toute vibration éventuelle provenant des
dalles du plafond.
1. Découpez et retirez l'ossature du plafond.
2. Renforcez la partie où l'ossature a été découpée et
ajoutez une structure permettant de fixer les
extrémités du panneau de plafond.
Installation du boulon de
suspension
Utilisez des boulons de suspension M10 (4 pièces,
vendues séparément). En tenant compte de la
structure existante, déterminez le pas de vis des tiges
M10 ou W3/8
4 pièces
filetées et vérifiez la distance séparant ces tiges grâce
M10 ou W3/8
12 pièces
aux dimensions données ci-dessus dans le schéma
coté de la vue externe de l'unité.
Installez les boulons avec des brides d'insertion ou des
boulons d'ancrage.
(Support à
lame)
Utilisez les angles existants ou installez de nouveaux
angles de support.
Utilisez des chevilles, des fiches ou des boulons perforés.
Unité intérieure
Gabarit d'installation (Accessoire)
Nouveau bloc de béton
Caoutchouc
Boulon d'ancrage
(Support à
(Boulon d'ancrage de
coulisse)
suspension des tuyaux)
Structure en acier
Tige filetée pour suspension
Tige filetée pour
Angle de support
suspension
Bloc en béton existant
