Vérifiez que l'eau s'écoule tout en écoutant le bruit
du moteur de la pompe de vidange en marche.
(Si ce bruit régulier devient intermittent, l'eau
s'écoule normalement.)
Après le contrôle, le moteur de la pompe de vidange
continue de fonctionner s'il est branché au
connecteur du flotteur.
(Si vous avez procédé à ce contrôle en débranchant
le connecteur du flotteur, pensez à le rebrancher.)
Courant
monophasé
220-240 V
Bornes
d'alimentation
1
2
Blanc
CN34 (ROUGE)
Rouge
Noir
Débranchez le connecteur CN34 (Rouge)
de la carte de circuits imprimés.
Noir
Opération d'isolation
thermique

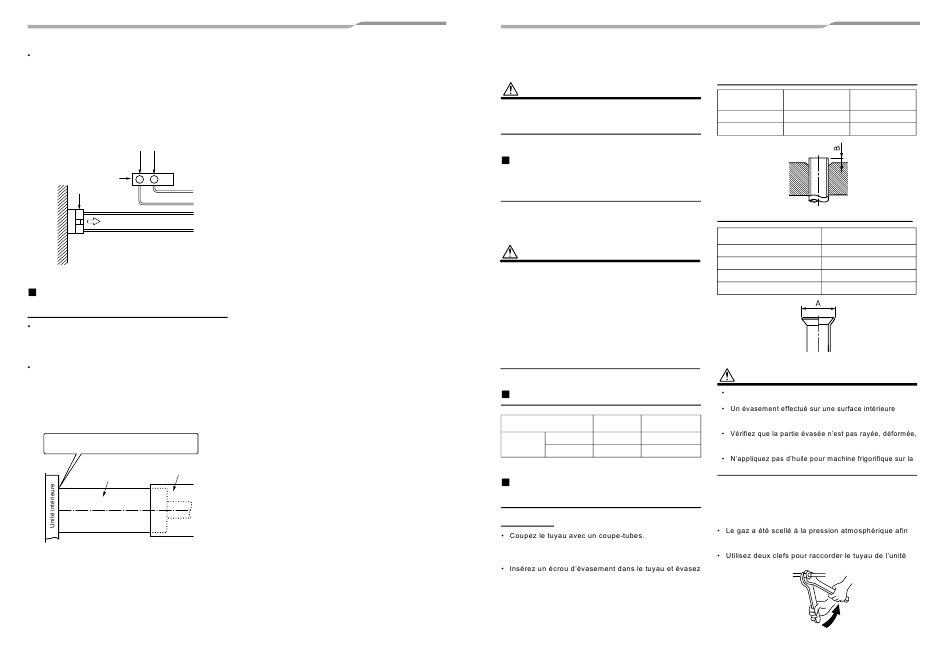

Comme illustré dans la figure, couvrez à l'aide de
l'isolant thermique fourni le tuyau flexible et le collier
de serrage, jusqu'à la base de l'unité intérieure et
sans laisser de jour.
Utilisez l'isolant thermique (achat sur site) pour
couvrir uniformément, sans pli ni bourrelet, la
conduite de vidange de manière à ce qu'il
chevauche et recouvre l'isolant thermique fourni qui
a été posé sur la section de raccordement de la
conduite de vidange.
Enroulez uniformément, sans pli ni bourrelet, l'isolant
thermique fourni en partant de la surface de l'unité intérieure.
Isolant thermique de la
Isolant thermique
section de raccordement
(acheté séparément)
de la conduite de
vidange (Accessoire)
* Orientez les bords et les jonctions de l'isolant
thermique vers le haut pour éviter les fuites d'eau.
23-FR
6
Tuyaux de réfrigérant
PRÉCAUTION
Si le tuyau du réfrigérant est long, placez des supports
tous les 2,5 à 3 m afin de le maintenir. Autrement, cela
risque de provoquer un son anormal.
Longueur de tuyau et
différence de hauteur
admissibles
Ils varient selon le type d'unité extérieure. Pour en savoir
davantage, consultez le Manuel d'installation fourni avec
l'unité extérieure.
PRÉCAUTION
4 POINTS IMPORTANTS POUR LA TUYAUTERIE
1. Les connecteurs mécaniques réutilisables et les
raccords évasés ne sont pas autorisés à l'intérieur.
Lorsque des connecteurs mécaniques sont réutilisés
à l'intérieur, les pièces d'étanchéité doivent être
renouvelées.
Lorsque des raccords évasés sont réutilisés à
l'intérieur, la pièce évasée doit être refabriquée.
2. Raccordement étanche (entre les tuyaux et l'unité)
3. Évacuez l'air des tuyaux de raccordement à l'aide
de la POMPE À VIDE.
4. Vérifiez la fuite de gaz. (Points raccordés)
Taille du tuyau
Modèle
Types RM56
Côté gaz
12,7 mm
Taille du
tuyau
Côté liquide
6,4 mm
Raccordement des tuyaux de
réfrigérant
Évasement
Supprimez toutes les bavures.
Les bavures restantes peuvent provoquer une fuite de
gaz.
le tuyau.
Comme les tailles d'évasement du réfrigérant R32 ou
R410A diffèrent de celles du réfrigérant R22, les
nouveaux outils d'évasement destinés au R32 ou au
R410A sont recommandés.
Cependant, les outils traditionnels peuvent être utilisés
en ajustant la marge de saillie du tuyau en cuivre.
– 12 –
Marge de saillie de l'évasement: B (Unité: mm)
Diam. extérieur du
Outil utilisé
tuyau en cuivre
6,4, 9,5
De 0,5 à 1,1
12,7, 15,9
De 0,5 à 1,1
Taille diam. d'évasement : A (Unité : mm)
Diam. extérieur du tuyau en
cuivre
6
4 ,
9
5 ,
1
2
7 ,
1
5
9 ,
PRÉCAUTION
Ne rayez pas la surface intérieure de la pièce évasée
lors de l'ébavurage.
présentant des rayures entraînera une fuite du gaz
Types RM80,
réfrigérant.
RM110, RM140
15,9 mm
étagée ou aplatie et qu'il n'y a pas de copeaux collés ou
d'autres problèmes, après l'évasement.
9,5 mm
surface évasée.
* En cas d'évasement avec l'outil d'évasement traditionnel,
retirez environ 0,5 mm de plus que pour le R22 afin
d'obtenir la taille d'évasement spécifiée.
Le calibre du tuyau en cuivre est utile au réglage de
la marge de saillie.
d'éviter tout sifflement au retrait de l'écrou : cela est
tout à fait normal et n'est pas le signe d'un problème.
intérieure.
Serrage à l'aide de deux clés plates
Outil traditionnel
De 1,0 à 1,5
De 1,5 à 2,0
+0
A
-0,4
9
1 ,
1
3
2 ,
1
6
6 ,
1
9
7 ,
24-FR
