Antes de comenzar – Lea estas instrucciones completamente y de forma detenida.
IMPORTANTE - CUMPLA CON TODOS LOS CÓDIGOS Y ORDENANZAS GUBERNAMENTALES. Nota para el
Instalador – Asegúrese de entregarle estas instrucciones al usuario final.
Nota para el usuario final – Guarde estas instrucciones con su Manual del Usuario para referencia futura.
SU PLÉNUM DE PARED SÓLO FUNCIONARÁ SI ES INSTALADO DE FORMA CORRECTA. ASEGÚRESE
DE INSTALAR EL PLÉNUM DE PARED EN LA ORIENTACIÓN CORRECTA COMO SE MUESTRA EN LAS
ILUSTRACIONES.
A fin de facilitar la instalación, el Kit de Rejilla RAVAL3 deberá ser instalado en el momento en que se instale el
Plénum de Pared.
Piezas Incluidas
Pieza A—Plénum Externo
Instalado de modo que la apertura grande esté en la parte inferior
con los orificios de drenaje, con las ranuras de cerradura para
adherir la rejilla, y las bridas laterales en la parte exterior de la
edificación
Pieza B – El Plénum Interno
Instalado de modo que la abertura grande esté en la parte inferior
y en la parte superior y nivelada con la pared interior
Pieza C - Aislante
Para ser adherido a las superficies interiores expuestas una vez
expandido e instalado el plénum.
Materiales Necesarios (Piezas Específicas
Suministradas)
• Sellador de Silicona (recomendado)
• Plancha
• Cuñas
• Material de la Viga/ Montajes de Pared
• Tornillos de 1" a 3" para adherir el ensamble del plénum a los
montajes de pared.
• Kit de Rejilla RAVAL3 (se vende aparte)

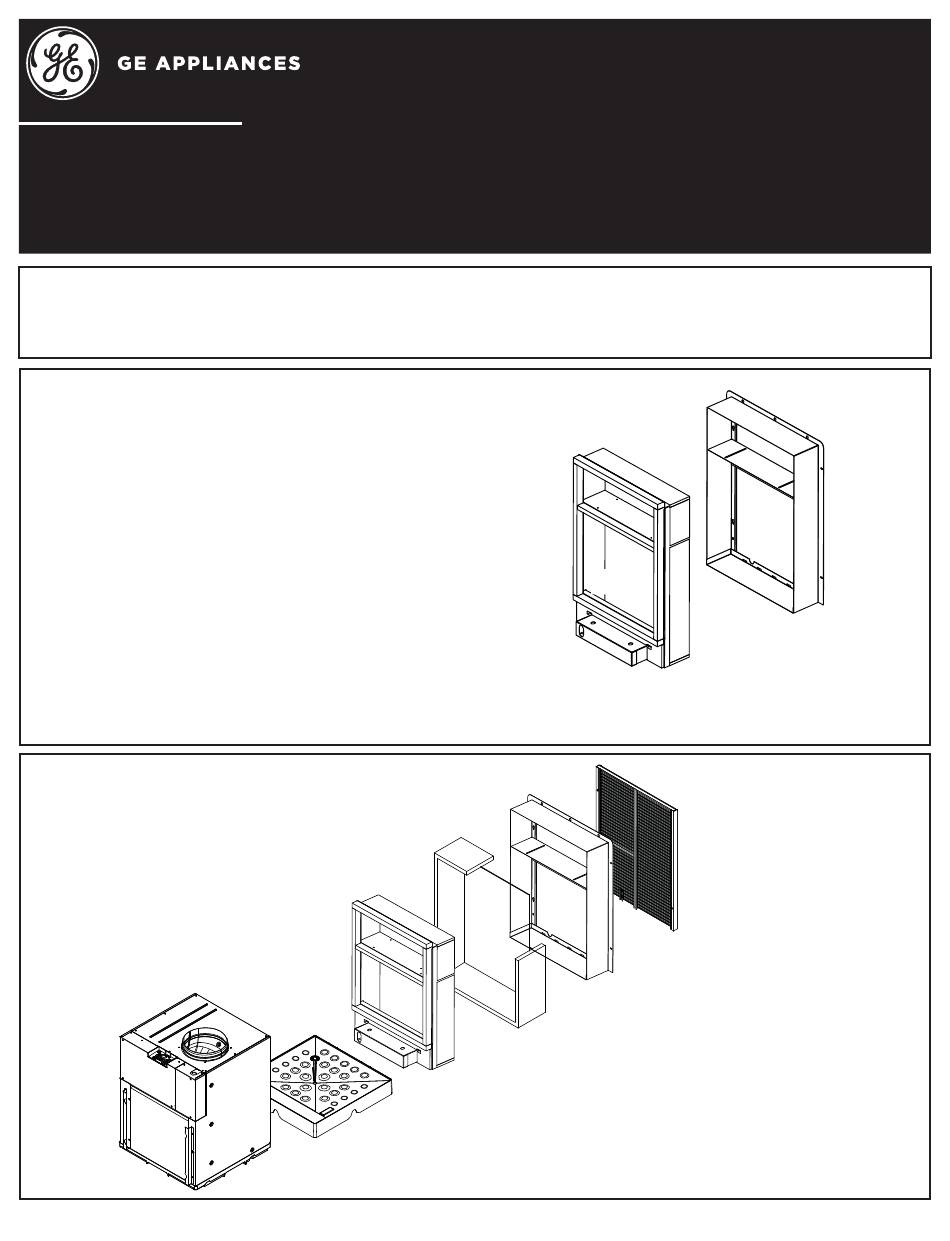

Descripción General de la Instalación
GE Appliances es una marca registrada de la Empresa General Electric. Fabricado bajo licencia de la marca registrada.
Se requiere una viga del
tamaño adecuado para el
Properly sized header is
soporte de la estructura.
required for structural
Se requiere una lámina y
support. Proper caulking
sellador adecuados.
and flashing are required
RAVDPLAT
Unidad
Unit
Instrucciones de Instalación
RAVWPT9SW
Plénum de Pared de 9" para Clima Frío
Pieza B dentro del
Plénum de Pared
Abertura
Grande
Pieza A
Part A Outside
Plénum de la Pared Externa Wall Plenum
Exterior/ Pared
Exterior/
Externa
Outside Wall
Pieza B
Part B Inside
Plénum de la
Wall Plenum
Pared Interna
Abertura
Grande
Pieza A afuera del
Plénum de Pared
NOTA: El plénum cuenta
con un protector de cartón NOTE: The plenum has a
encerado. No retire este wax cardboard weather
cover. Do not remove
protector hasta que esté
this cover until ready
preparado para instalar la
to install the grille
rejilla (Kit nº RAVAL3).
(RAVAL3)
31-5001107 Rev. 0 05-25
