GE RAVWPT9SW Instructions D'installation page 5

Avant de commencer – Lisez ces instructions attentivement et en entier.
IMPORTANT – RESPECTEZ TOUS LES CODES ET RÈGLEMENTS APPLICABLES. Remarque à
l'intention de l'installateur – Assurez-vous de remettre ces instructions au utilisateur final.
Note à l'utilisateur final - Conservez ces instructions avec le manuel du propriétaire afin de pouvoir
vous y reporter ultérieurement.
LE PLÉNUM MURAL FONCTIONNERA UNIQUEMENT S'IL EST INSTALLÉ CORRECTEMENT. GRILLE AVEC
4 VIS DE MONTAGE INSTALLÉES EN USINE.
moment de l'installation du plénum mural.
Liste des pièces
Partie A – Plénum extérieur
Installé de sorte que la grande ouverture soit sur le bas et que
soient à l'extérieur du bâtiment les trous de vidange, les fentes en
trou de serrure pour fixer la grille et les rebords latéraux.
Partie B – Plénum intérieur
Installé de sorte que la grande ouverture soit sur le bas et le haut
et affleure avec le mur intérieur.
Partie C - Isolant
À coller aux surfaces intérieures exposées une fois le plénum
déployé et installé.
Matériel requis (pièces sur le terrain)
• Matériau d'étanchéité au silicone (recommandé)
• Solin
• Entretoises
• Matériau de linteau/poteau de cloison
• Vis de 1 po – 3 po pour fixer le plénum aux poteaux de cloison.
• Ensemble de grille RAVAL3 (vendu séparément)

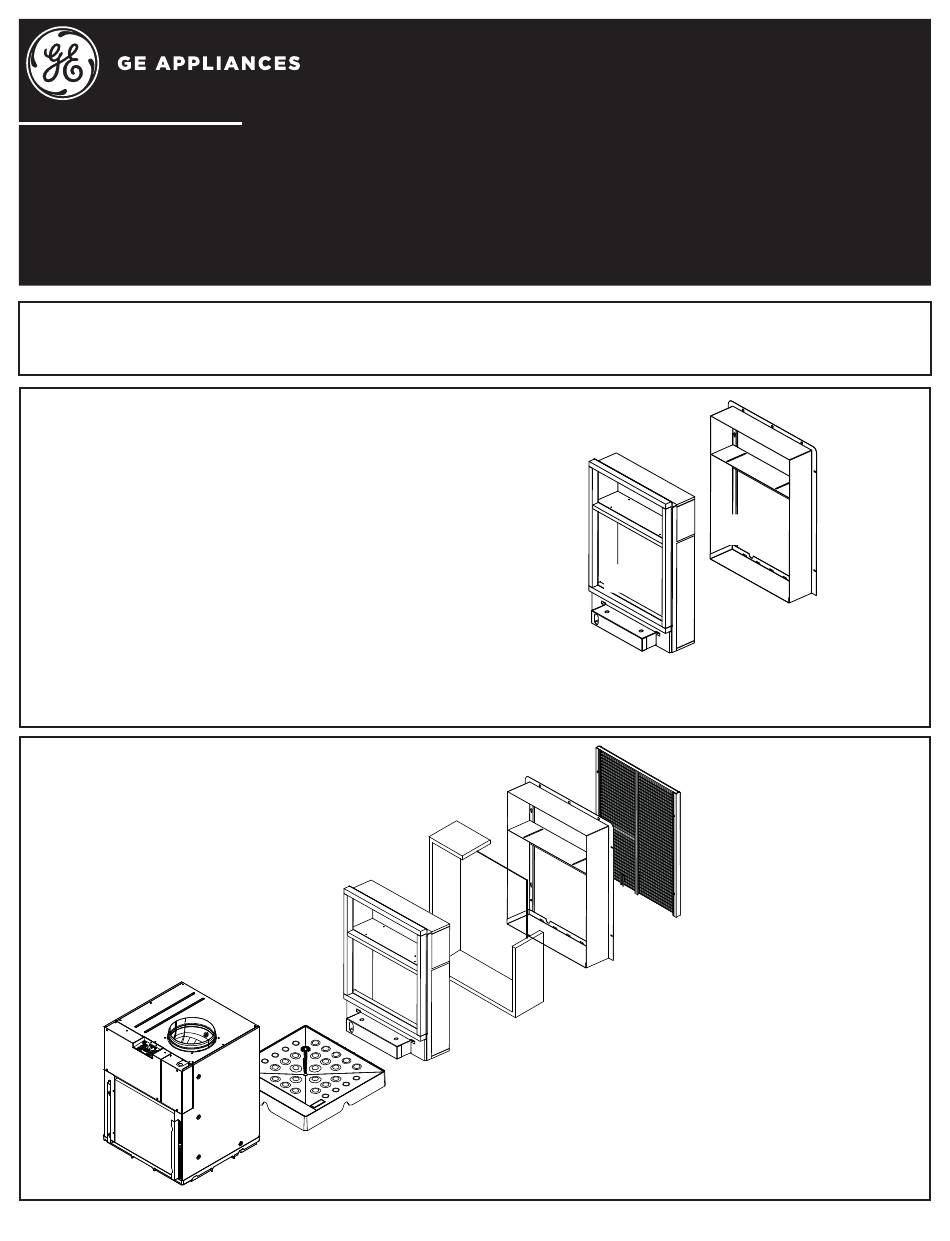

Aperçu de l'installation
GE est une marque de commerce de General Electric Company. Fabriqué sous licence d'utilisation de marque.
Un linteau de taille
adéquate est requis pour
Properly sized header is
le soutien structural. La
required for structural
pose d'un solin et d'un
support. Proper caulking
matériau d'étanchéité
and flashing are required
adéquat est requise.
RAVDPLAT
Appareil
Unit
Instructions d'installation
RAVWPT9SW
Plénum mural pour temps froid de 9 po
Pour faciliter l'installation, l'ensemble de grille RAVAL3 doit être installé au
Partie B du plénum
mural intérieur
Extérieur/ Mur
Exterior/
extérieur
Outside Wall
Partie B Part B Inside
Plénum mural Wall Plenum
intérieur
Grande
ouverture
Grande
ouverture
Partie A du plénum
mural extérieur
REMARQUE: le plénum
NOTE: The plenum has a
dispose d'un capot protecteur
wax cardboard weather
en carton ciré. Ne retirez pas
cover. Do not remove
ce couvercle jusqu'à ce que
this cover until ready
vous soyez prêt à installer la
to install the grille
grille (Ens. n° RAVAL3).
(RAVAL3)
Partie A
Part A Outside
Plénum mural Wall Plenum
extérieur
31-5001107 Rev. 0 05-25
