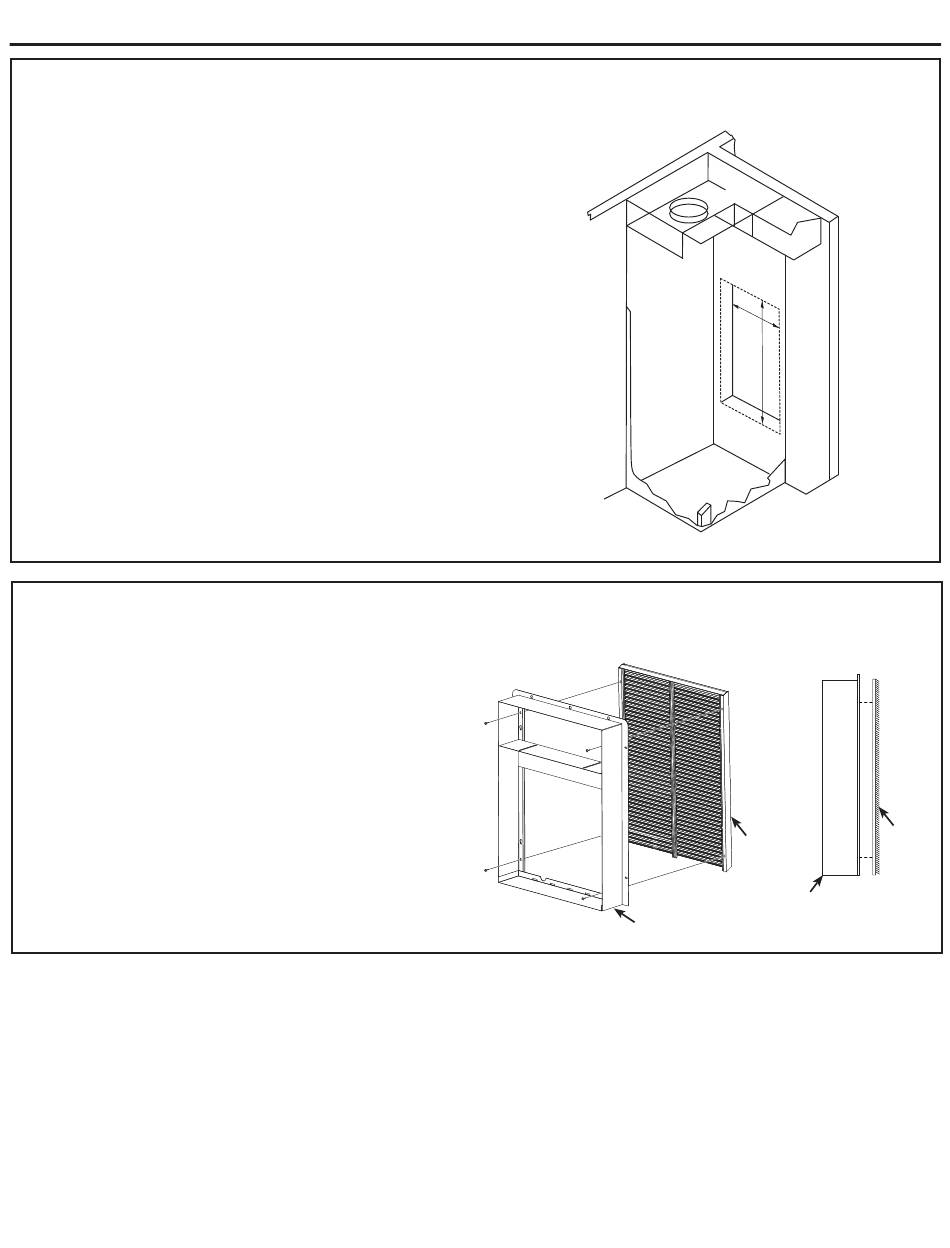

PASO 1
Pieza A afuera del Plénum de Pared
Asegúrese de que la abertura exterior del plénum de
pared esté correctamente enmarcada y en ángulo recto de
acuerdo con el diagrama que figura a continuación.
IMPORTANTE: El plénum de pared no fue diseñado para
transportar cargas estructurales. Se deberá construir una
viga adecuada en la abertura rústica y se deberá instalar
un dintel apropiado que soporte ladrillos u otros materiales
de mampostería. El plénum requiere una plancha, cuñas y
sellador para una instalación resistente al clima.
Es responsabilidad del contratista instalar de forma
correcta el plénum y cumplir con los requisitos del
código de construcción.
PASO 2
Instale el Kit de Rejilla RAVAL3 (no incluido) en el Plénum Externo
NOTA: El Kit de Rejilla RAVAL3 permite una mejor
instalación en el Plénum Exterior (Parte A) antes de realizar
la instalación de la parte A desde la parte exterior de la
edificación. La instalación de la rejilla es más fácil en este
punto, y ayudará a mantener el plénum de pared, el cual se
cuadró durante la instalación.
Si no instalará la rejilla en esta oportunidad, asegúrese de
que el plénum quede cuadrado durante su instalación en la
abertura y no retire la tapa de la entrada de clima.
NOTA: Para conocer los procedimientos adecuados de
instalación, consulte las instrucciones incluidas en el
Kit de Rejilla RAVAL3.
Instrucciones de Instalación
Plénum de Pared
Exterior de la Parte A
2
32"
24"
Vista Lateral
RAVAL3
RAVAL3
Plénum de Pared
Exterior de la Parte A
