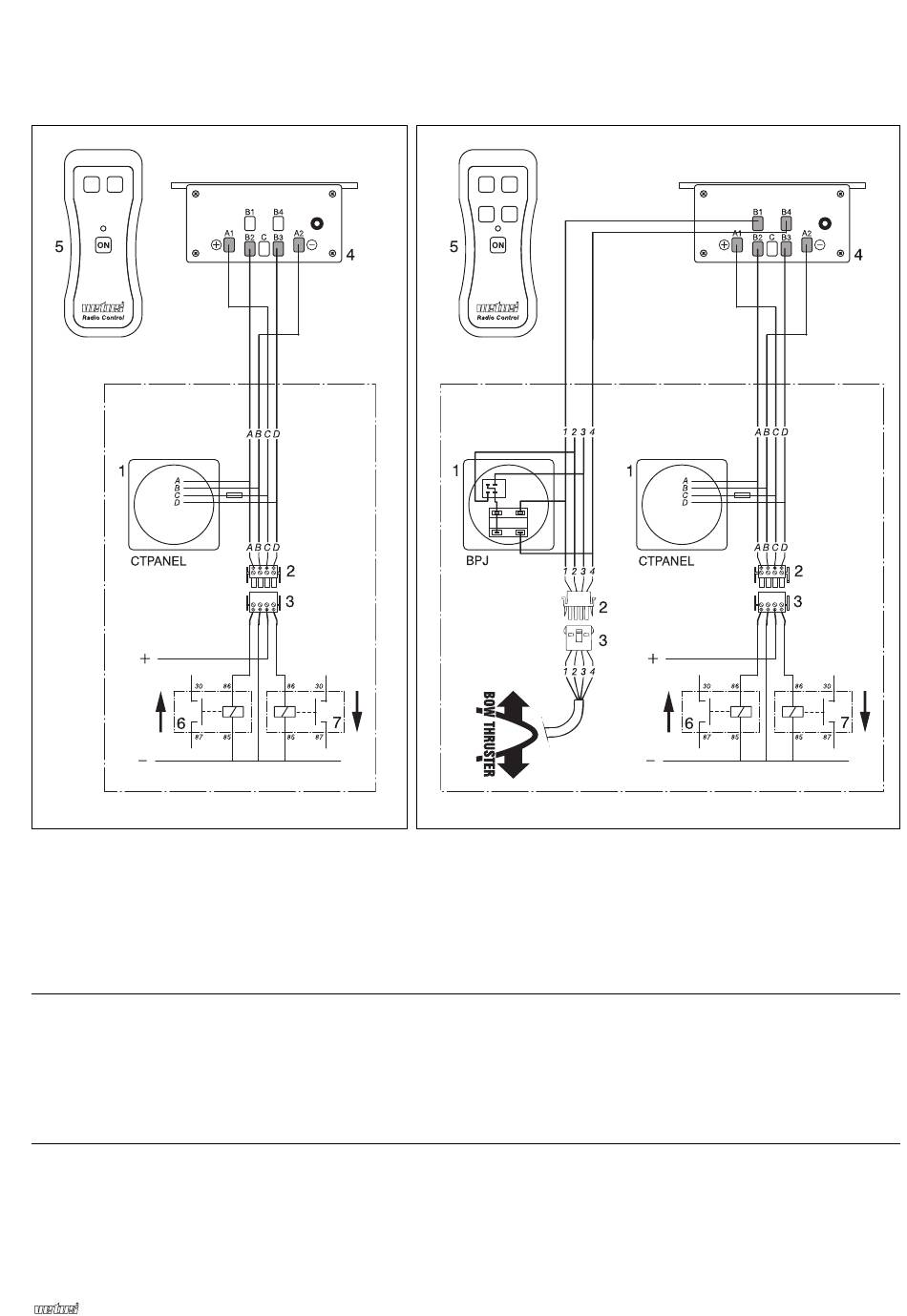

Aansluitschema
Connection diagram
RC2 + ankerlier
RC2 + anchor windlass
RC2 + Ankerwinde
RC2 + guindeau
RC2 + molinete
RC2 + argano
1 Panneau de commande
2 Prise mâle
3 Prise femelle
4 Récepteur
5 Télécommande
6 Relais solenoïde 'Levage'
7 Relais solenoïde 'Deroulement'
Code de couleur Code de couleur
des câbles des câbles
(hélice d'étrave): (guindeau):
1 Bleu A Blanc
2 Rouge (+) B Noir (-)
3 Noir (-) C Jaune (+)
4 Blanc D Bleu
Radio control
Anschlußkizze
Schéma de cablage
1 Tablero de mandos
2 Clavija macho
3 Clavija hembra
4 Receptor
5 Telemando
6 Interruptor magnético 'Levar'
7 Interruptor magnético 'Aflojar'
Código de color Código de color
de los cables de los cables
(hélice de proa): (molinete):
1 Azul A Blanco
2 Rojo (+) B Negro (-)
3 Negro (-) C Amarillo (+)
4 Blanco D Azul
Esquema de conexión
Schema dei collegamenti
RC4 + ankerlier + boegschroef
RC4 + anchor windlass + bow thruster
RC4 + Ankerwinde + Bugschraube
RC4 + guindeau + hélice d'étrave
RC4 + molinete + hélice de proa
RC4 + argano + elica di prua
1 Panelo di comando
2 Spina maschio
3 Spina femmina
4 Ricevitore
5 Telecomando
6 Interruttore magnetico 'Recupero'
7 Interruttore magnetico 'Spiegamento'
Codice
colori cavi
(elica di prua):
1 Blu
2 Rosso (+)
3 Nero (-)
4 Bianco
Codice
colori cavi
(argano):
A Bianco
B Nero (-)
C Giallo (+)
D Blu
