Présentation de la carte électronique
1

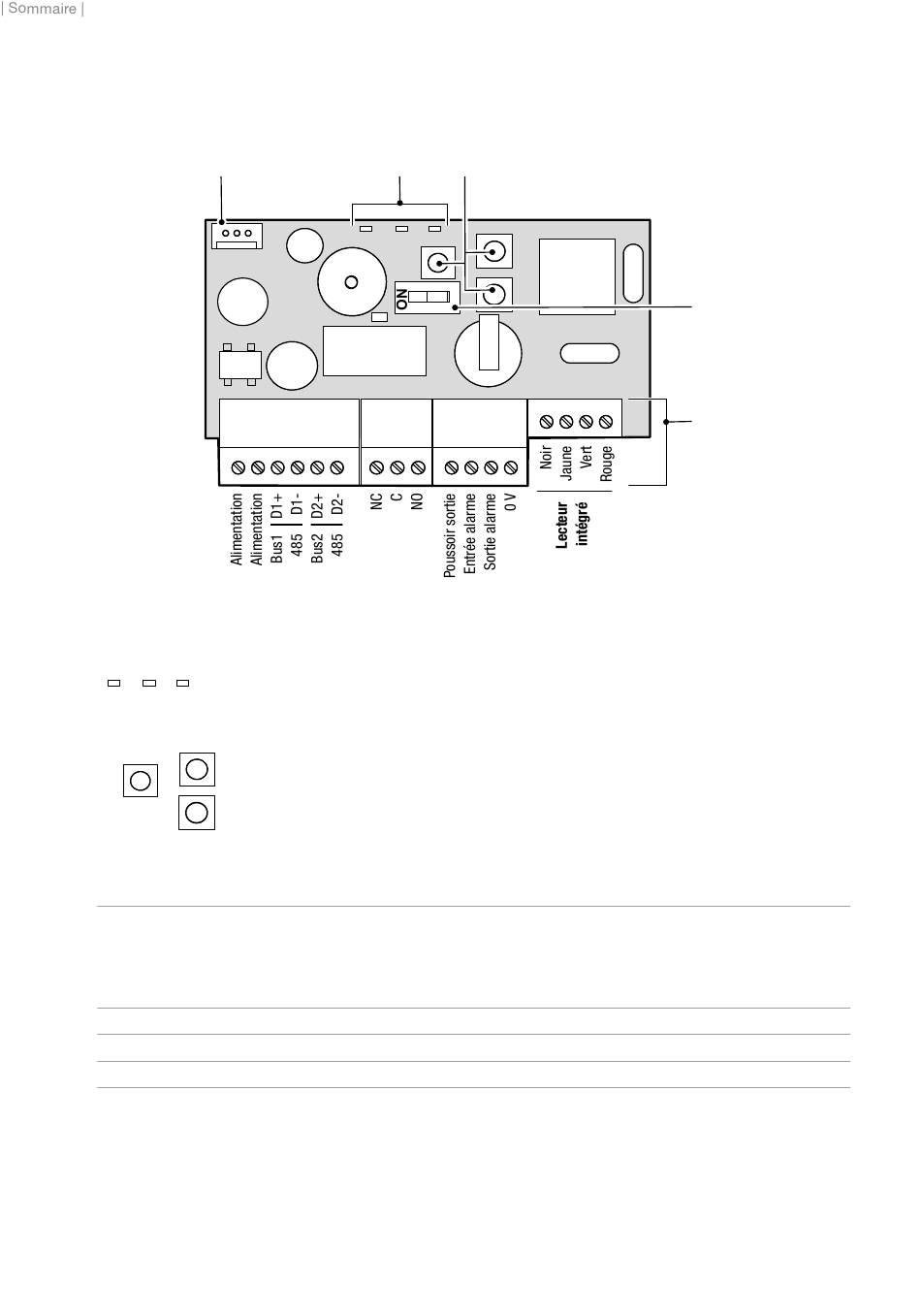

1. J5 connecteur pour raccordement PC (pour la communication avec le logiciel ACM/PROG).
2. LED rouges indiquant les états de la centrale.
LED 1 LED 3 LED 2
3. Poussoirs permettant d'agir sur les paramètres.
S4
S2
S1
4. S3 switch permettant d'accéder à la programmation.
5. Borniers de raccordement.
J1 Alimentation.
Bus1 (D1+, D1-) = Lecteur actif, Gestion ascenseur via SK9071 et mise à jour du nom par le badge
sur platines compatibles.
Bus2 (D2+, D2-) = Connexion à internet via ResiCloud Connect.
J2 NC, Commun, NO qui servent au branchement gâche/ventouse.
J3 BP. Pour activer le contact alarme il faut retirer le cavalier JP1.
J4 Antenne de lecture.
