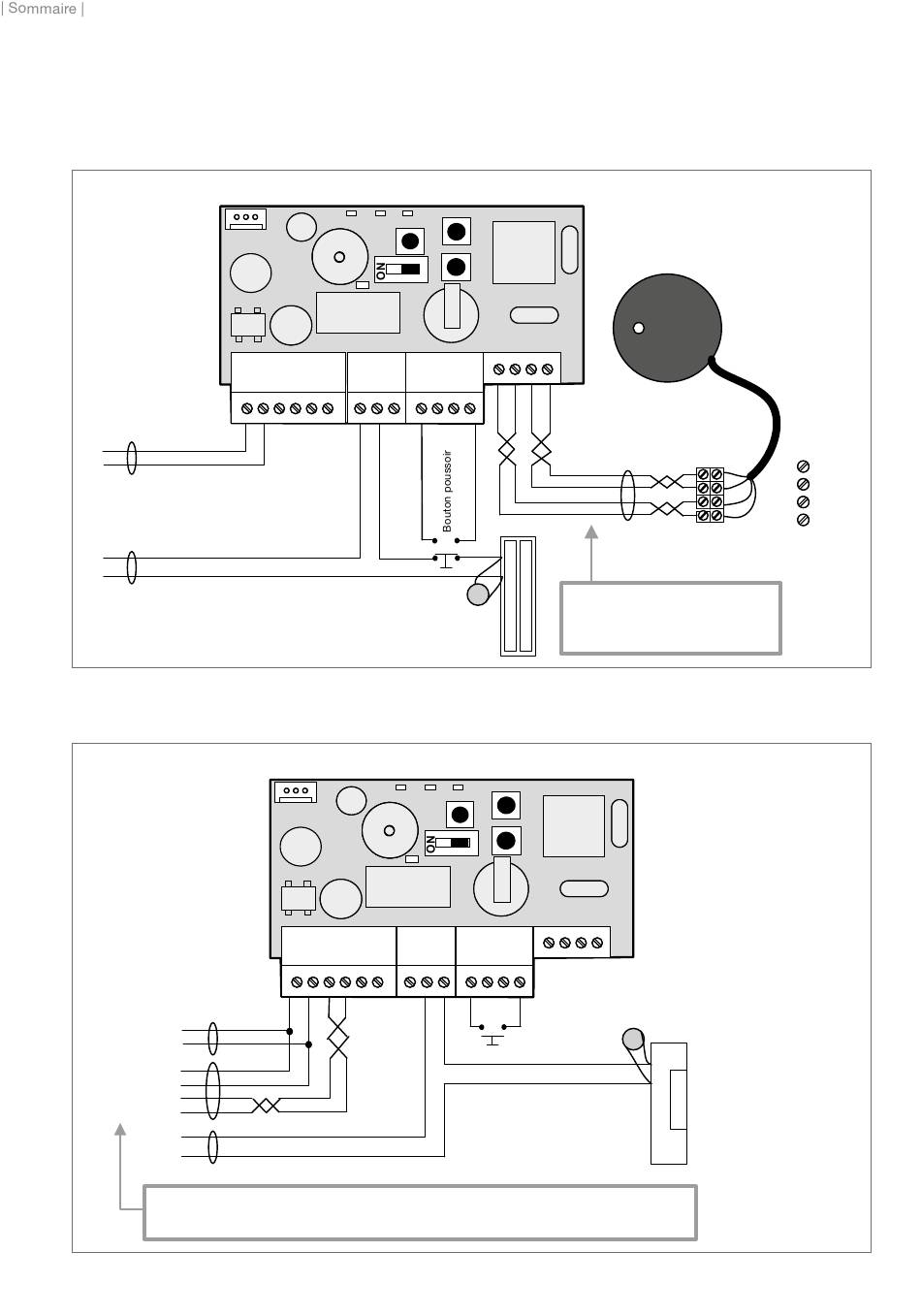

Schémas de connexion
Exemple de raccordement (lecteur intégré, ventouse électromagnétique)
Alimentation 12 à 33V DC
ou 12 à 24V AC
+
-
Alimentation
+
-
Exemple de raccordement (lecteur déporté, gâche électrique)
Alimentation 12 à 33V DC
ou 12 à 24V AC
+
-
+
-
Lecteur
D+
déporté
D-
+
-
Alimentation
Varistance
Ventouse
électromagnétique
Attention: Vérifier que l'alimentation prévue est
conforme aux spécifications du lecteur
9
ACMRBasic
Câble pairé 8/10°
Au-delà de 2 mètres, il faut utiliser
un lecteur actif
( Voir schéma suivant )
ACMRBasic
Bouton poussoir
Varistance
Serrure electrique
{
Rouge
Vert
Jaune
Noir
