Comelit ResiCloud Basic Resident ACMRBasic Manuel Technique
Manuels Connexes pour Comelit ResiCloud Basic Resident ACMRBasic
Sommaire des Matières pour Comelit ResiCloud Basic Resident ACMRBasic

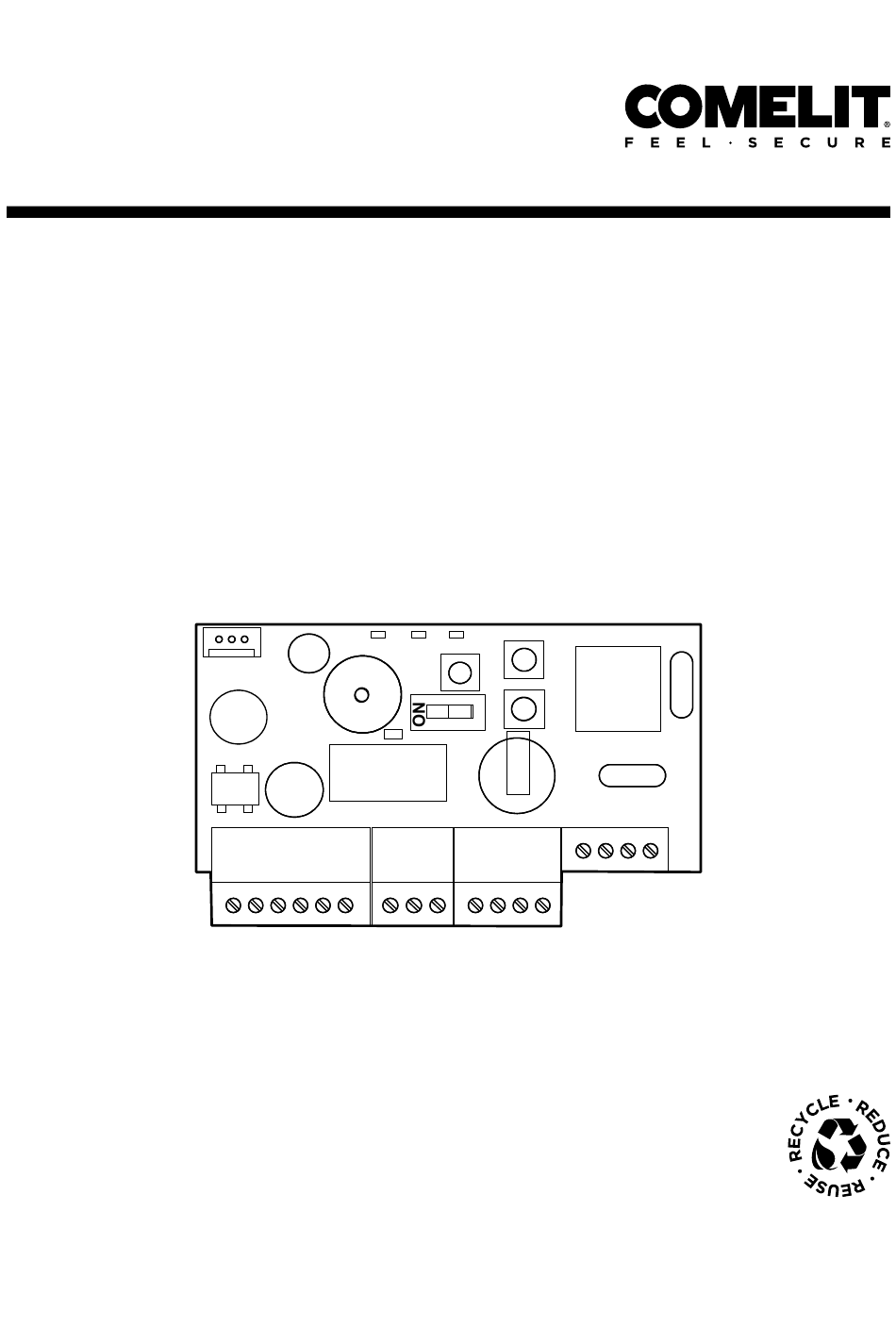

- Page 1 Centrale ResiCloud Basic Résident Centrale de gestion 1 porte sans VIGIK ® ACMRBasic M A N U E L T E C H N I Q U E C O M P L E T Join us in taking care of our planet...
- Page 2 Connect, permettant une gestion en temps réel, ou en mode lecture/ écriture non connecté pour un fonctionnement autonome et simplifié. Compatible avec tous les badges Comelit Mifare Classic (art. CLE) et DESFire sécurisés (art. BadgeSecur). Cette centrale n’intègre pas le service Vigik ni Vigik+ et ne dispose d’aucune gestion horaire, ce qui...
- Page 3 Sommaire Présentation de la carte électronique Caracteristiques techniques Installation Mise en route du contrôle d’acces pour les residents Réinitialisation des données Parametrage divers Réglage de la temporisation d’ouverture Fonctionnement du programme Fonctions avancees Gestion des tertiaires Gestion ascenseur Mode connecté Gestion carte de configuration platines compatibles Schémas de connexion Exemple de raccordement (lecteur intégré, ventouse électromagnétique) 9...
- Page 4 Présentation de la carte électronique 1. J5 connecteur pour raccordement PC (pour la communication avec le logiciel ACM/PROG). 2. LED rouges indiquant les états de la centrale. LED 1 LED 3 LED 2 3. Poussoirs permettant d’agir sur les paramètres. 4.
- Page 5 Caracteristiques techniques • Capacité : • 30 codes sites • 1500 badges résidents • 200 badges tertiaires • 150 badges passes • Réglage de la temporisation d’ouverture entre 1 et 99 secondes. • Adressage de porte de 1 à 254. •...
- Page 6 Mise en route du contrôle d’acces pour les residents √ Se munir de la carte de configuration encodée sur le logiciel en ligne Residorg. √ Pour la procédure d'encodage de la carte, veuillez vous référer à l'aide en ligne disponible sur le site residorg.eu, dans la page "Besoin d'aide ?".
- Page 7 Parametrage divers Le switch S3 sert à entrer dans un mode de programmation ou mode fonctionnement. Chaque basculement de l’interrupteur, sur l’un des deux modes, déclenche une séquence sonore grave/aigu de la centrale. S3 en position "0" Mode fonctionnement. S3 en position "ON" Mode programmation En mode programmation le voyant LED2 ainsi que celui de la tête de lecture clignotent rapidement.
- Page 8 Fonctionnement du programme • Dans un fonctionnement correct du logiciel embarqué, le voyant L2 de la carte électronique clignote. • Si le programme ne s’exécute plus, ce voyant s’arrête de clignoter. f Dans ce cas, veuillez couper l’alimentation puis la rétablir. Si la manipulation n’a eu aucun effet, veuillez contacter notre service après vente.
- Page 9 Schémas de connexion Exemple de raccordement (lecteur intégré, ventouse électromagnétique) ACMRBasic Alimentation 12 à 33V DC ou 12 à 24V AC Câble pairé 8/10° Rouge Vert Jaune Noir Alimentation Varistance Au-delà de 2 mètres, il faut utiliser un lecteur actif ( Voir schéma suivant ) Ventouse électromagnétique...
- Page 10 Gestion ascenseur Contact sec d’activation du bouton N° SK9071 B A D- D+ - + MODULE N°12 Gestion bouton N°12 N° 111 à 120 1 2 3 4 Contact sec d’activation du bouton N° Contact sec d’activation du bouton N° SK9071 B A D- D+ - + MODULE N°2...
- Page 11 Raccordement bus pour la gestion carte de configuration platine & mise à jour du nom par le badge PIC3-IP & PIC4-IP PIC5-IP & PIC5-VIP ACMRBasic J3 (3,4) J3 (3,4) U 14 LED 2 LED 8 SW 18 SW 17 J1 (3,4) JP 1 1 2 3 4 5 6 7 8 SW 13...
- Page 12 | Sommaire | Schéma de connexion entre ResiCloud Connect, les produits de la gamme ResiCloud ACMRBasic V+ V- D+ D- D0 D1 NC NO BP EA SA Ant Ant art. SK9071 art. ACMHFB BUS RS485 Alimentation ResiCloud art. 4399 Connect 4G 230 V~ art.
- Page 13 Comelit Group S.p.A. ne sera pas tenu pour responsable en cas d'utilisation contraire aux indications et de non-respect des indications et des recommandations présentes dans ce manuel/notice d’instructions. Comelit Group S.p.A. se réserve le droit de modifier à tout moment et sans préavis le contenu de ce manuel/notice d’instructions.
- Page 14 C E R T I F I E D M A N A G E M E N T S Y S T E M S...
- Page 15 w w w . c o m e l i t g r o u p . c o m 1ª edizione 12/2025 Via Don Arrigoni, 5 - 24020 Rovetta (BG) - Italy cod. 2G40003602...
