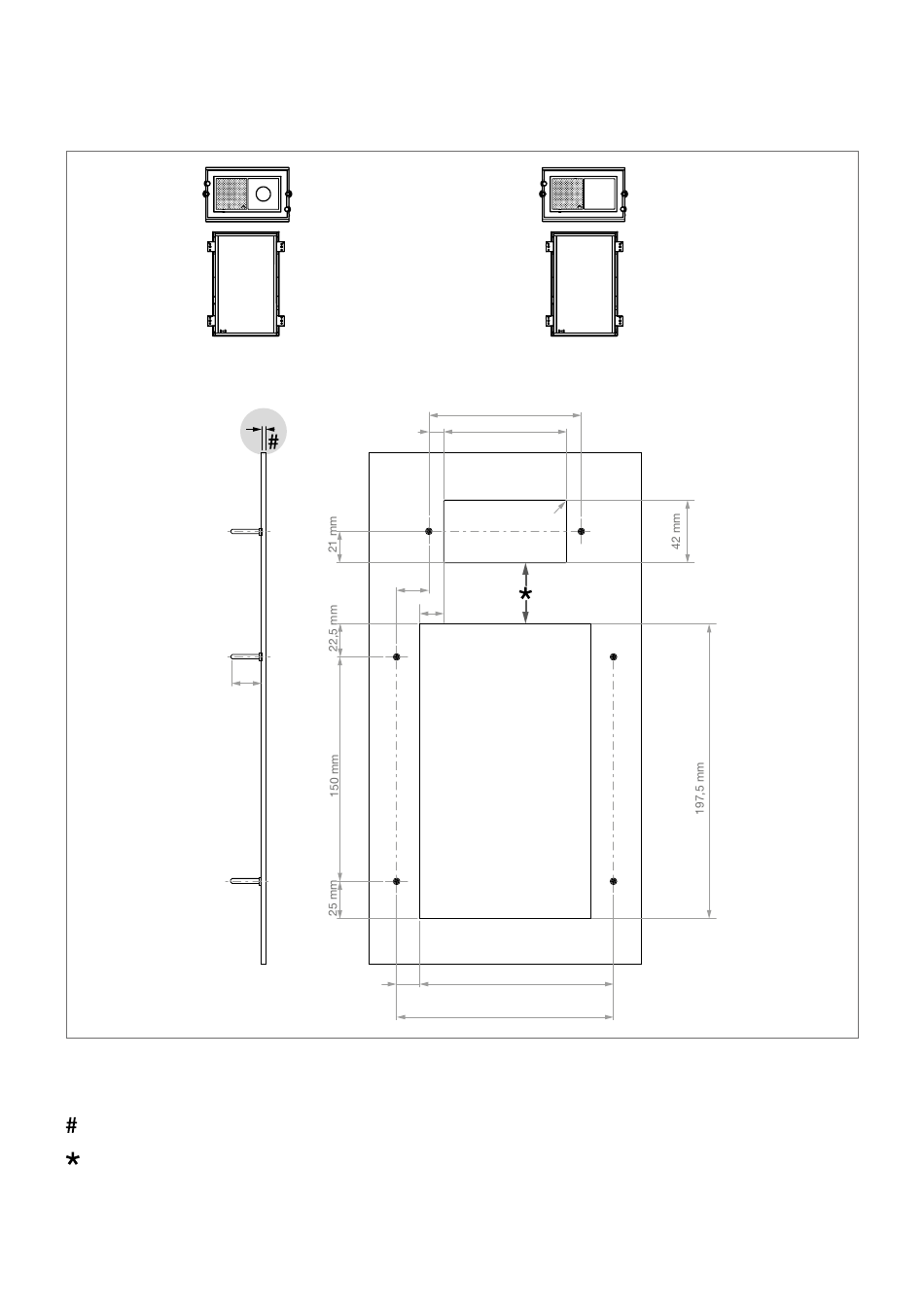

Cotes pour la réalisation de platines monobloc sur mesure
ATTENTION : vue de l'arrière de la platine
L'épaisseur de la platine de la platine doit être de 2,5 mm.
La distance minimale entre le trou pour le groupe audio ou audio/vidéo et le trou pour le module touch est de 45 mm.
La distance maximale varie en fonction du positionnement du groupe audio ou audio/vidéo et de la longueur des câbles
fournis.
EU1250V
3457U
2.5
M3X20
20 mm
102 mm
10 82 mm
mm
R1
21,5
mm
16
mm
114 mm
15.5
mm
145 mm
10
EU1250A
3457U
