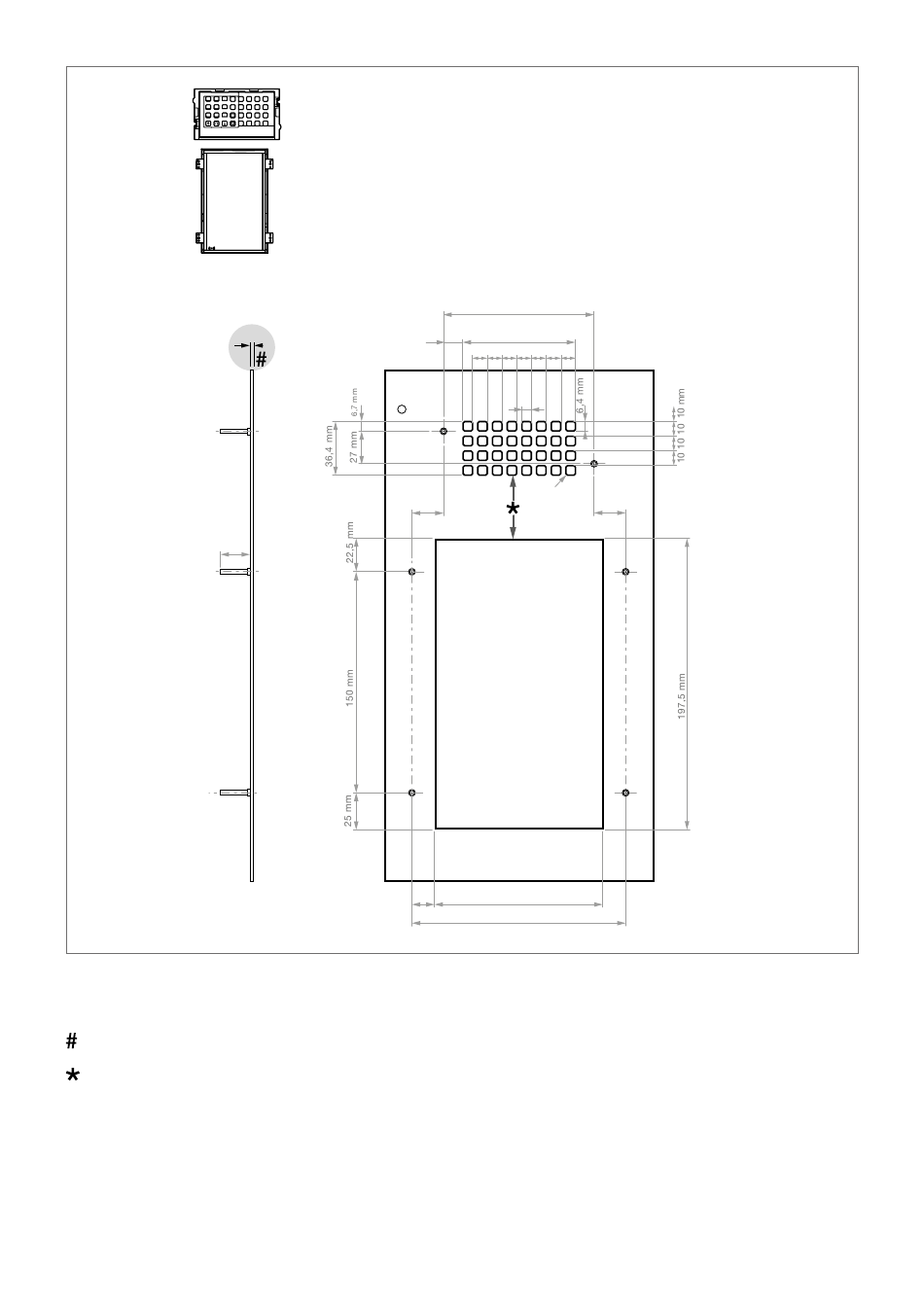

ATTENTION : vue de l'arrière de la platine
L'épaisseur de la platine de la platine doit être de 2,5 mm.
La distance minimale entre les trous pour le groupe audio et le trou pour le module touch est de 45 mm.
La distance maximale varie en fonction du positionnement du groupe audio et de la longueur des câbles fournis.
EU1250AM
3457U
2.5
20 mm
M3X20
102 mm
12,8 76,4 mm
mm
10 10 10 10 10 10 10 mm
6,4 mm
R1
21,5 mm
15,5
114 mm
mm
145 mm
12
21,5 mm
