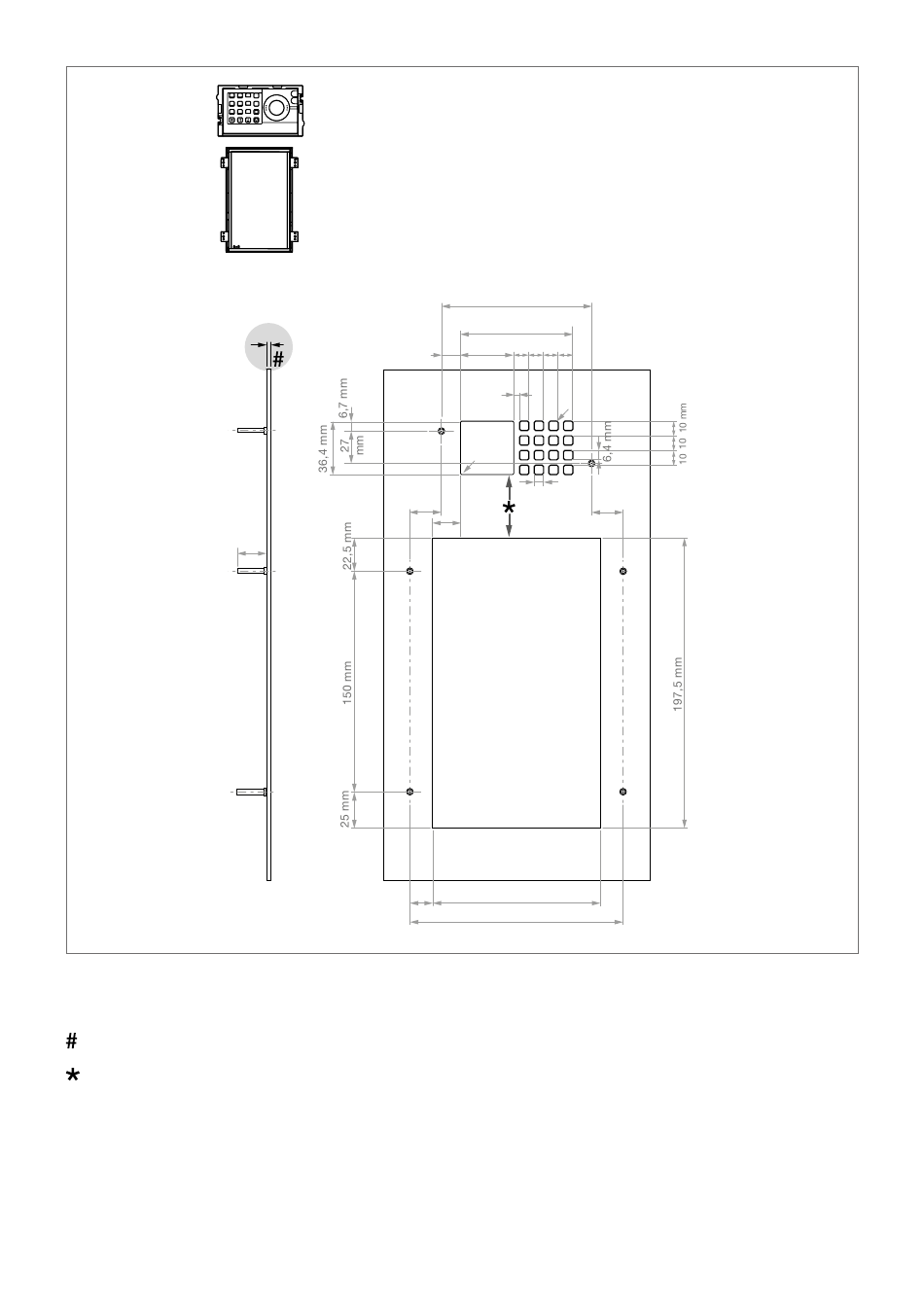

ATTENTION : vue de l'arrière de la platine
L'épaisseur de la platine de la platine doit être de 2,5 mm.
La distance minimale entre les trous du groupe audio/vidéo et le trou pour le module touch est de 45 mm.
La distance maximale varie en fonction du positionnement du groupe audio/vidéo et de la longueur des câbles fournis
EU1250VM
3457U
2.5
20 mm
M3X20
102 mm
76,4 mm
12,8
36,4 mm
10
10
10
10 mm
mm
3,6 mm
R1
R1
6,4 mm
21,5
mm
18,8
mm
15,5
114 mm
mm
145 mm
11
21,5
mm
