Modules Touch
3457U
M A N U E L T E C H N I Q U E C O M P L E T
loading

Manuels Connexes pour Comelit 3457U

Sommaire des Matières pour Comelit 3457U

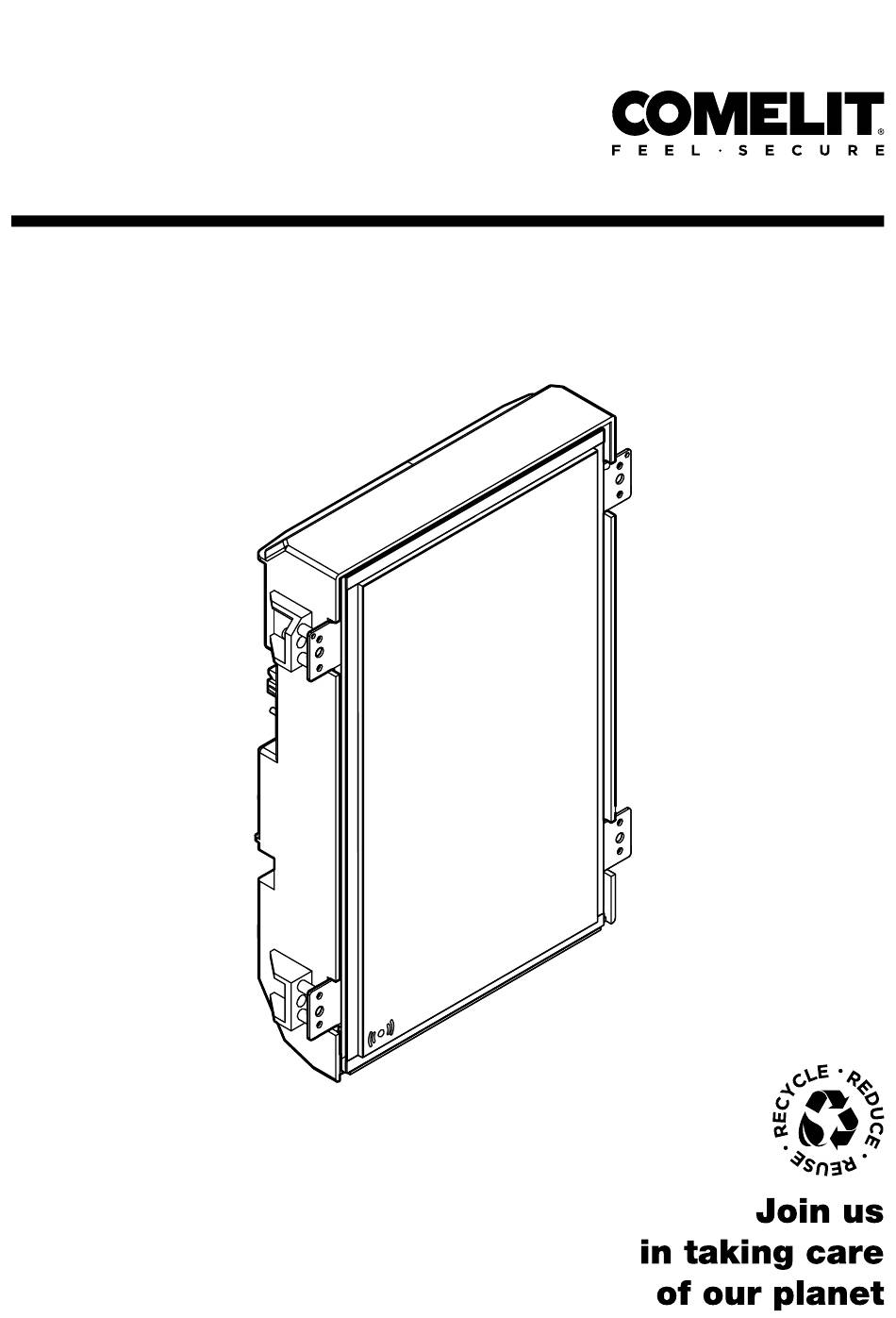

  • Page 1 Modules Touch 3457U M A N U E L T E C H N I Q U E C O M P L E T...
  • Page 2 Dispose d'une sortie Wiegand pour l'interfaçage avec des systèmes de contrôle d'accès et d'une sortie pour le raccordement de la centrale Comelit SimpleKey. Équipée d'un lecteur RFID pour l'activation des sorties des groupes audio ou audio/vidéo et des actionneurs de l'installation en utilisant les clés ou cartes Comelit.
  • Page 3 | Sommaire | Sommaire Module touch 8” SB1-SB2-ViP groupes série EU Description Tableau de compatibilité Description Caractéristiques techniques Cotes pour la réalisation de platines monobloc sur mesure Installation Assistant de configuration Programmation Programmation complète depuis le module Touch Programmation via ViP Manager Utilisation Effectuer des appels directs Appeler l’utilisateur souhaité...
  • Page 4 | Sommaire | Distances de connexion Schémas de connexion Distances de connexion Schémas de connexion...
  • Page 5 | Sommaire | Description 2,5mm 155 mm 48mm 3457U Tableau de compatibilité VIDÉO art. EU1250VM art. EU2020 art. EU1020 art. EU8020 art. EU1250V audio art. EU2010 art. EU1010 art. EU8010 art. EU1250A art. EU1250AM...
  • Page 6 | Sommaire | Description art. EU2020, EU2010, EU2010VC S1 S2 RIMUOVERE RETIRER art. EU8020 art. EU8010 Module Touch 1. Écran tactile 8”, résolution 1280×720 2. Lecteur RFID 3. Non utilisable 4. Câble de mise à la terre 5. Cavalier pour usages futurs (garder les réglages par défaut) 6.
  • Page 7 | Sommaire | Adaptateur pour MicroSD Câble pour connexion réseau LAN (longueur 50 cm) Utilisable uniquement sur installations ViP (avec art. EU8020 et art. EU8010) Câble pour connexion au groupe audio ou audio/vidéo (longueur 47,5 cm) Bornier de connexion : 10.
  • Page 8 Attribution de l’adresse IP DHCP, AUTO IP, IP statique Codes d’accès : 26 bits max (4 bits par chiffre, 2 bits de parité, big endian). Cartes/ Clés Comelit : 34 bits max (32 bits de charge utile, 2 bits de parité, big endian), Wiegand Distance maximale de 150m (câble UTP cat.
  • Page 9 | Sommaire | FONCTIONS PRINCIPALES Contrôle d'accès via lecteur de proximité Oui Contrôle d’accès via code ouvre-porte Oui N° usagers mémorisables (n°) 500 Nombre de codes ouvre-porte (n°) 500 Nombre de clés de proximité mémorisables 500 Signalisations visuelles de l’état de l’installation Oui Affichage date/heure Oui Message de bienvenue personnalisable Oui Économiseur d’écran personnalisable Oui...
  • Page 10 | Sommaire | Cotes pour la réalisation de platines monobloc sur mesure EU1250V EU1250A 3457U 3457U 102 mm 82 mm 21,5 M3X20 20 mm 114 mm 15.5 145 mm ATTENTION : vue de l’arrière de la platine L’épaisseur de la platine de la platine doit être de 2,5 mm.
  • Page 11 | Sommaire | EU1250VM 3457U 102 mm 76,4 mm 12,8 36,4 mm 10 mm 3,6 mm 6,4 mm 21,5 21,5 18,8 20 mm M3X20 15,5 114 mm 145 mm ATTENTION : vue de l’arrière de la platine L’épaisseur de la platine de la platine doit être de 2,5 mm.
  • Page 12 | Sommaire | EU1250AM 3457U 102 mm 12,8 76,4 mm 10 10 10 10 10 10 10 mm 6,4 mm 21,5 mm 21,5 mm 20 mm M3X20 15,5 114 mm 145 mm ATTENTION : vue de l’arrière de la platine L’épaisseur de la platine de la platine doit être de 2,5 mm.
  • Page 13 | Sommaire | Installation...
  • Page 14 | Sommaire | Assistant de configuration Lors du premier allumage du dispositif, suivre la procédure de configuration guidée : 1. Choisir la langue souhaitée. 2. Confirmer avec OK. 3. Appuyez sur “Répertoire des noms” pour modifier la disposition de l’appel. 4.
  • Page 15 | Sommaire | Programmation Pour profiter de toutes les fonctionnalités disponibles, il est nécessaire que TOUS les modules qui composent la platine extérieure soient mis à jour avec la dernière version du firmware téléchargeable sur le site pro. comelitgroup.com. Pour la mise à jour, utilisez le logiciel ViP Manager téléchargeable sur le site pro.comelitgroup.com. Il existe 2 modes de programmation : A.
  • Page 16 | Sommaire | Programmation complète depuis le module Touch Pour accéder au menu des réglages (voir figure page 18): 1. Appuie sur le bouton ouvre-porte 2. Appuyez sur 3. Saisissez le supercode (par défaut : 778899) ATTENTION : pour garantir la sécurité, il est recommandé de modifier le supercode. SÉLECTIONNER LA Permet de régler la langue souhaitée LANGUE...
  • Page 17 | Sommaire | GESTION DES Permet de : ajouter un usager au répertoire, modifier/supprimer un usager, supprimer le répertoire USAGERS Ajouter usager f Pour chaque contact, saisissez : • nom* • deuxième nom • description • adresse d'appel* • ajouter le code d'accès : saisir le code d'accès de l'usager en cours de configuration •...
  • Page 18 | Sommaire | ouvre-porte 7 7 8 8 9 9 Antonio Rossi ouvre-porte Hans Schneider Lisa Parker Parker APPEL RÉPERTOIRE DE NOMS...
  • Page 19 | Sommaire | Programmation via ViP Manager Toutes les programmations du dispositif peuvent être effectuées via PC et le logiciel de configuration ViP Manager, téléchargeable gratuitement sur le site pro.comelitgroup.com. En plus des configurations de base, il est possible de modifier la disposition d’appel (boutons ou appel numérique avec code), de définir un économiseur d’écran prédéfini ou personnalisé, d’activer des clés RFID, de définir un message de bienvenue, de personnaliser les boutons avec l’ajout d’images ou de logos d’entreprise…...
  • Page 20 | Sommaire | Utilisation Effectuer des appels directs ouvre-porte ouvre-porte J'appelle... Appel en cours... J'appelle... ouvre-porte ouvre-porte Appeler l’utilisateur souhaité ouvre-porte Antonio Rossi Hans J'appelle... Schneider Lisa Appel en cours... J'appelle... Parker Nine ouvre-porte Antonio Martin Rossi Randal Hans Robert Schneider King Lisa...
  • Page 21 | Sommaire | Rechercher un nom dans le répertoire Robert Schneider ouvre-porte Rechercher un nom Robert King J'appelle... Robert Appel en cours... J'appelle... Schneider Antonio Rossi Q W E R T Y U I O P Q W E R T Y U I O P A S D F G H J K L A S D F G H J K L Z X C V B N M...
  • Page 22 | Sommaire | Icona Information appel envoyé communication en cours usager occupé usager pas disponible ouverture de la porte en cours fin de conversation BOUTON Fonction f appuyer pour annuler l'envoi de l'appel Faire défiler le répertoire ouvre-porte ouvre-porte Hans Hans Antonio Antonio...
  • Page 23 | Sommaire | Rechercher des contacts dans le répertoire ouvre-porte Antonio Antonio Rossi Rossi Comelit Hans Group S.P.A. Schneider Lisa Parker W E R T Y U I O P S D F G H J K L Nicolasne X C V B N M Utiliser le code d’accès...
  • Page 24 ATTENTION ! L’utilisation de câbles blindés pourrait réduire les distances de 50 % A MAX B MAX C MAX H MAX Art. 1216 Comelit Art. 4577/4579 1 mm² 260 m 130 m 130 m 50 m (Ø 1,2 mm AWG 17) (850 pieds)
  • Page 25 S1 S2 120-240 V SE NO P1 P2 P3 P4 C EU2020 RETIRER RIMUOVERE D2 D2 D1 D1 D0 D1 NC IN 3457U 1596B 120-240 V 1210A S1 S2 SE NO P1 P2 P3 P4 C RETIRER RIMUOVERE EU2020 D2 D2...
  • Page 26 ATTENTION ! L’utilisation de câbles blindés pourrait réduire les distances de 50 % A MAX B MAX F MAX H MAX Art.1216 Comelit Art. 4577/4579 1 mm² 200 m 200 m 50 m 100 m (Ø 1,2 mm AWG 17) (650 pieds)
  • Page 27 18 Ω MAX 120-240 V P1 P2 P3 P4 C L SE GND NO EU1020 D2 D2 D1 D1 D0 D1 NC IN 3457U 1596B 120-240 V 4888C P1 P2 P3 P4 C L SE GND NO EU1020 D2 D2 D1 D1...
  • Page 28 6205B TP6842 6205W TP6842B TP6842BM MAX 150m MAX 100m (10Mb) (100Mb) 1440 (100Mb) (10Mb) 1441 1441B MAX 150m MAX 150m 3457U Si l’art. EU8020 est alimenté directement par un switch POE standard tiers, la distance maximale est réduite à 100 m.
  • Page 29 | Sommaire | Schémas de connexion 1440A 1441 WHITE GREEN GREEN WHITE ORANGE ORANGE 1596B 120-240 V SE NO P1 C EU8020 D2 D2 D1 D1 NC IN D0 D1 3457U...
  • Page 30 DHCP 1441 1440A WHITE GREEN 100-240 V GREEN 1456B WHITE ORANGE ORANGE 1596B INTERFACE B INTERFACE A INTERFACCIA B INTERFACCIA A DHCP IP: 10.10.10.200 120-240 V SE NO P1 C EU8020 D2 D2 D1 D1 D0 D1 NC IN 3457U...
  • Page 31 | Sommaire | 1440A SE NO P1 C EU8020 D2 D2 D1 D1 D2 D2 D0 D1 NC IN C NO ANTENNE ANTENNE SK9020 3457U...
  • Page 32 | Sommaire | 1ère édition 10/2025 cod. 2G40003588...
