Fig. 9
• Serrare l'impugnatura di arresto dell'angolo obliquo per
bloccare la tavola rotante in questa posizione.
• Fissare il pezzo da lavorare mediante la morsa bloccapezzo.
• Eseguire nuovamente l'allineamento.
• Se l'allineamento coincide, è possibile eseguire il taglio.
Coperchietto per lente laser (se presente)
Il coperchietto della lente laser – se presente – è un semplice
cappuccio inseribile, applicato sul lato anteriore dell'unità laser.
In caso di danneggiamento o di perdita di trasparenza per
qualsiasi motivo, può essere sostituito.
Estrarre attentamente il coperchietto dall'unità laser e sostituirlo
con un coperchietto nuovo.

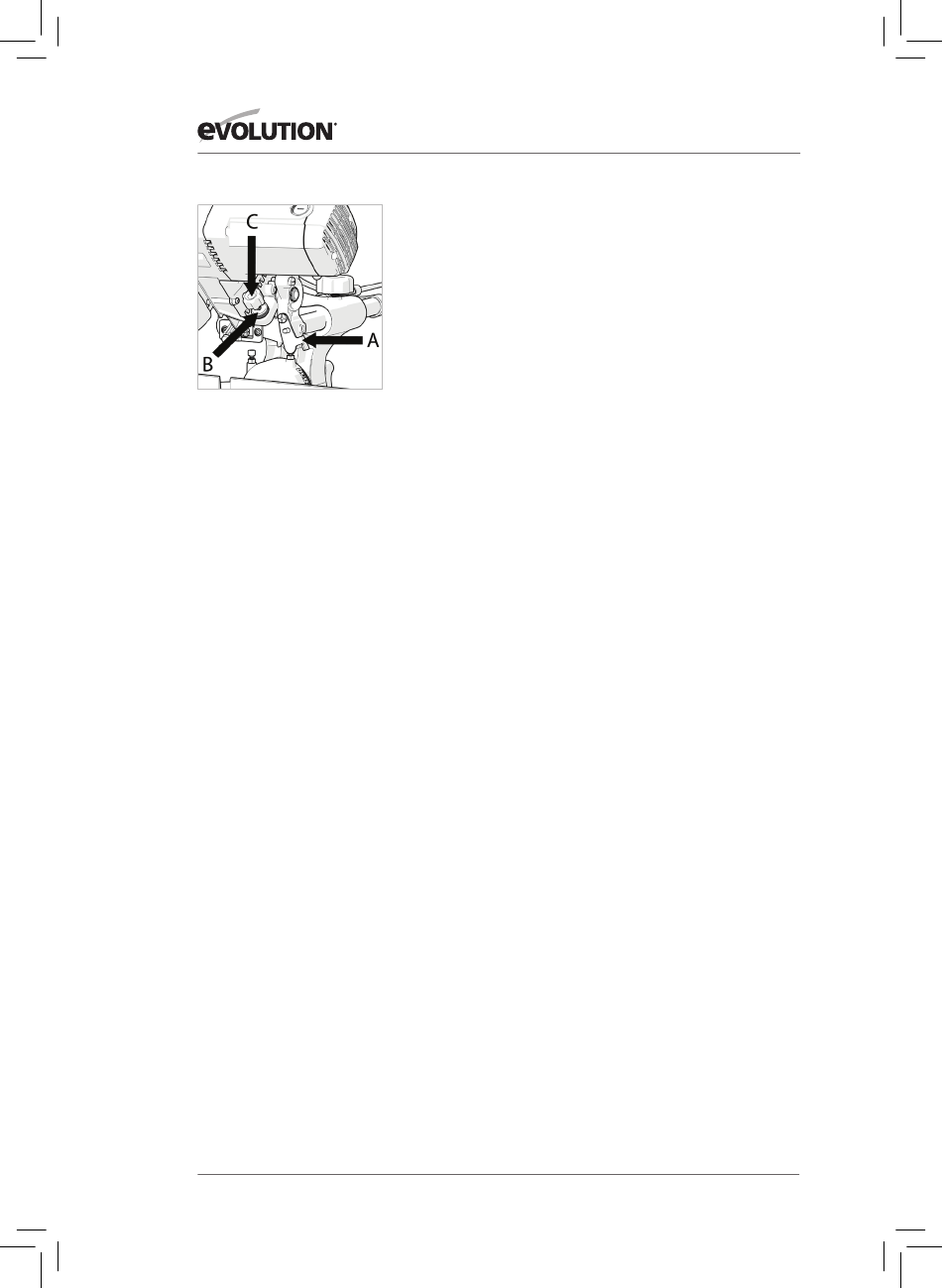

FERMO Di pROFONDiTÀ (fig. 9)
L'uso del fermo di profondità permette all'operatore di ricavare
scanalature in un pezzo in lavorazione.
è possibile limitare la corsa verso il basso della testa di taglio in
maniera che la lama di taglio non attraversi completamente il pezzo.
Nota: Quando si usa il fermo di profondità, è consigliabile
controllare la profondità del taglio con l'ausilio di un pezzo di legno
di scarto, per assicurare che la scanalatura ricavata sia corretta.
Eseguendo un taglio nel pezzo e in seguito ripetendo il taglio
con il pezzo leggermente spostato a destra o a sinistra è possibile
ottenere tagli a canale.
per usare il fermo di profondità:
• Posizionare la piastra di arresto del fermo (a) spingendola
completamente verso sinistra.
• Allentare il galletto di blocco (b).
• Regolare la vite zigrinata (c) in modo da limitare la corsa della
testa di taglio alla profondità richiesta.
• Una volta ottenuta la profondità desiderata, stringere il galletto
(a) contro la staffa di trattenuta in modo da bloccare il fermo di
profondità e assicurare l'assenza di movimento.
• Dopo aver completato il taglio, regolare di nuovo il fermo di
profondità in modo che si possa fissare la testa di taglio nella
posizione inferiore per mezzo della spina di aggancio della testa.
Nota: In molti casi è possibile lasciare il fermo di profondità
all'impostazione selezionata, se desiderato. Quando si riporta la
