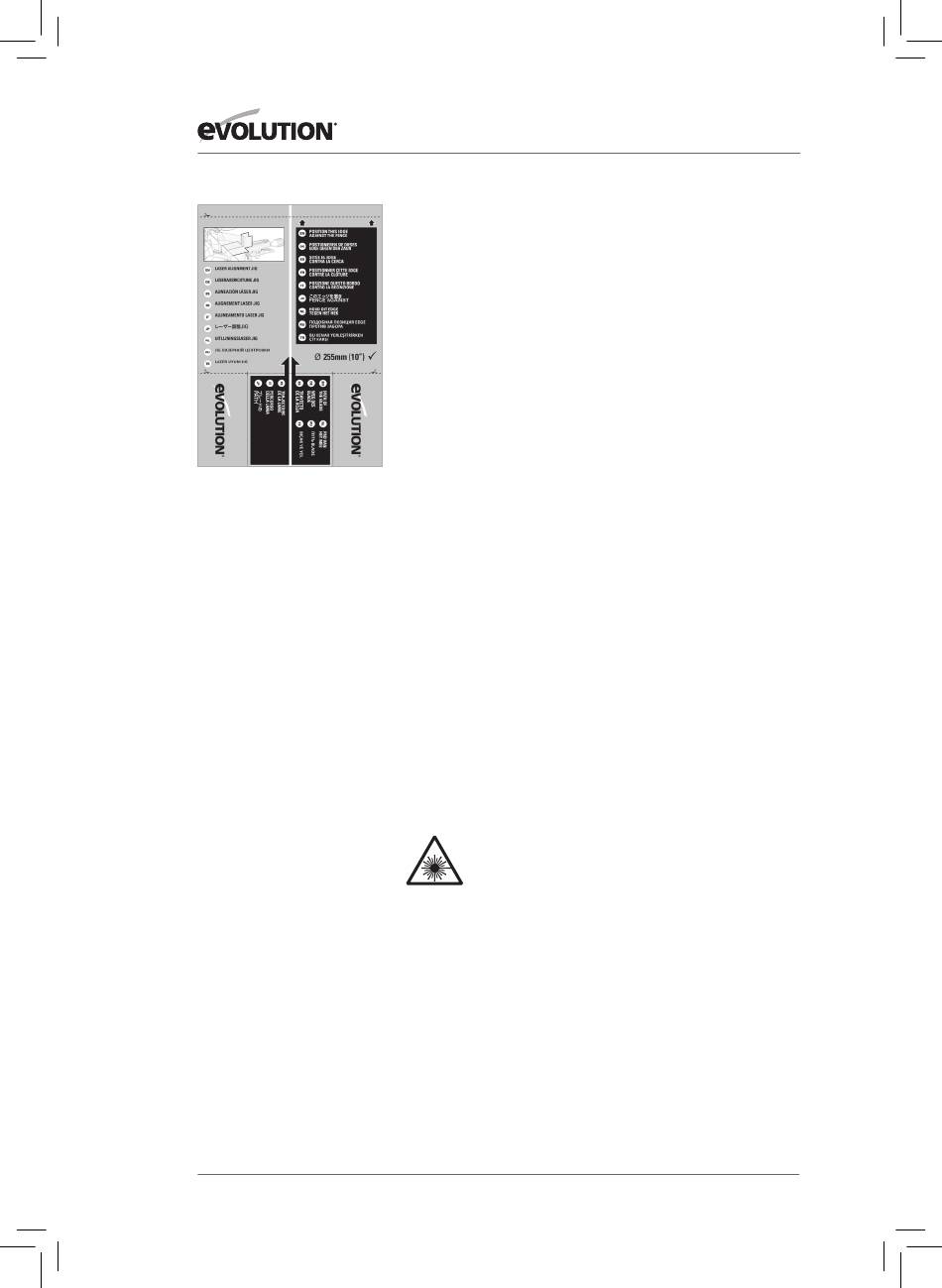

Fig. 8c
testa di taglio (Fig. 8c).
• Posizionare il cartone in modo che il percorso della lama
segnato sulla mascherina corrisponda esattamente con
l'effettivo percorso della lama.
• Fissare la mascherina di cartone in posizione usando nastro
di carta o simili.
Accendere il laser.
• Se la linea laser proiettata combacia esattamente con il
percorso della lama, sia attraverso il piano della macchina sia
sull'asse verticale, non sono necessarie altre operazioni.
Se la linea laser proiettata non è verticale:
• Allentare la vite a croce e ruotare delicatamente il modulo
laser entro il suo blocco di montaggio finché la linea del laser
diventa verticale.
• Stringere la vite e controllare di nuovo.
Se la linea laser proiettata non è allineata con il percorso
della lama attraverso il piano della macchina:
• Regolare le due viti a brugola in alternanza di non oltre 1/4 di
giro in un senso o nell'altro, osservando il movimento della
linea laser proiettata.
• Quando la linea laser proiettata combacia con il percorso
della lama, la regolazione è completa.
Nota: Le regolazioni e gli allineamenti di cui sopra devono essere
ricontrollati regolarmente per assicurare l'efficacia del laser.
Nota: su questa macchina si possono trovare le seguenti
etichette di AVVERTENZA:
RADiAZiONE LASER NON FiSSARE LO SGUARDO
SUL LASER pRODOTTO LASER Di CLASSE 2
SiCUREZZA LASER
Non guardare mai nel raggio laser. Un raggio laser
diretto potrebbe causare lesioni agli occhi.
Il dispositivo guida-laser impiegato nel presente prodotto utilizza
un laser di classe 2 con una potenza massima in uscita di 1,5 mW
e una lunghezza d'onda compresa tra 635 e 670 nm. Tali raggi
laser non causano normalmente danni ottici, ma fissare il raggio
può causare cecità temporanea a causa dell'elettroftalmia.
AVVERTENZA: Non fissare direttamente il raggio laser. Il
laser deve essere utilizzato e sottoposto a manutenzione in
