VIFB9 - 03/05
Connecteur d'alimentation type 05

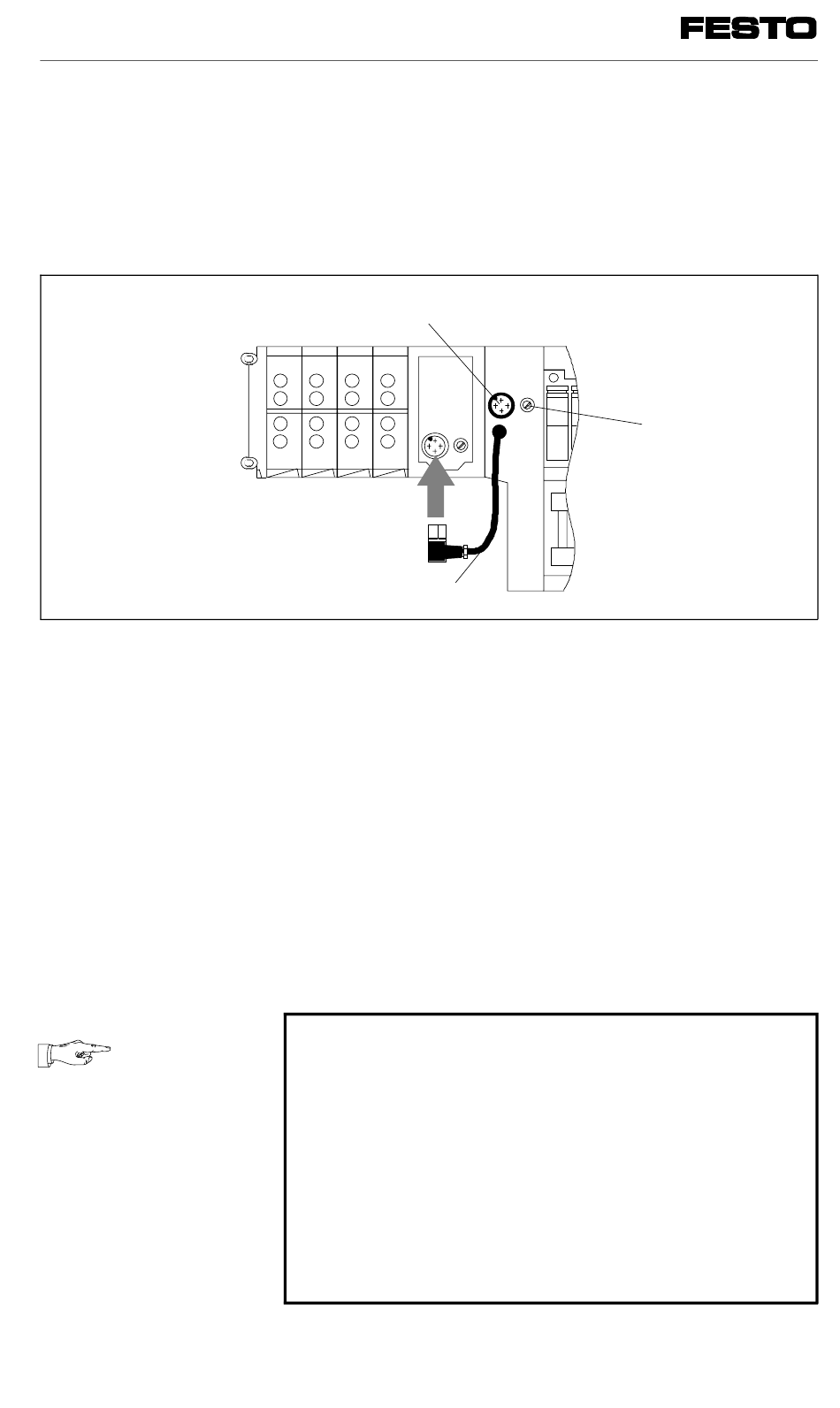

Fig. 3/12 : Emplacement du connecteur d'alimentation type 05
9808a
3. Installation
Le connecteur d'alimentation 24 V est placé sur
l'adaptateur entre le nœud et les distributeurs.
Le nœud ainsi que les modules d'E/S sont
alimentés par l'intermédiaire du câble d'adapta-
tion.
Câble d'adaptation
Ce connecteur assure l'alimentation séparée
en + 24 V cc des composants du terminal de
distributeurs type 05 :
• électronique interne et entrées des étages
d'entrées (broche 1 : + 24 V cc, tolérance
25 %, fusible externe max. 3,15 A recomman-
dé)
• sorties des distributeurs et sorties des étages
de sorties (broche 2 : + 24 V cc, tolérance
10 %, fusible externe max. 10 A retardé re-
quis)
NOTE :
Dans le cadre de la conception du système
d'ARRET D'URGENCE, rechercher quelles
mesures, prises sur la machine ou sur l'instal-
lation, permettent en cas d'ARRET D'UR-
GENCE de placer la machine en sécurité
(p. ex. coupure de l'alimentation des distribu-
teurs et des module de sorties, coupure de la
pression).
Fusible pour
distributeurs
(4 A retardé)
3-23
