Festo FB9 Manuel Électronique page 62

VIFB9 - 03/05
9809a
3. Installation
La figure ci-après montre l'affectation des
broches d'alimentation.
Alimentation
24 V pour
l'électronique
et les entrées
Borne de terre

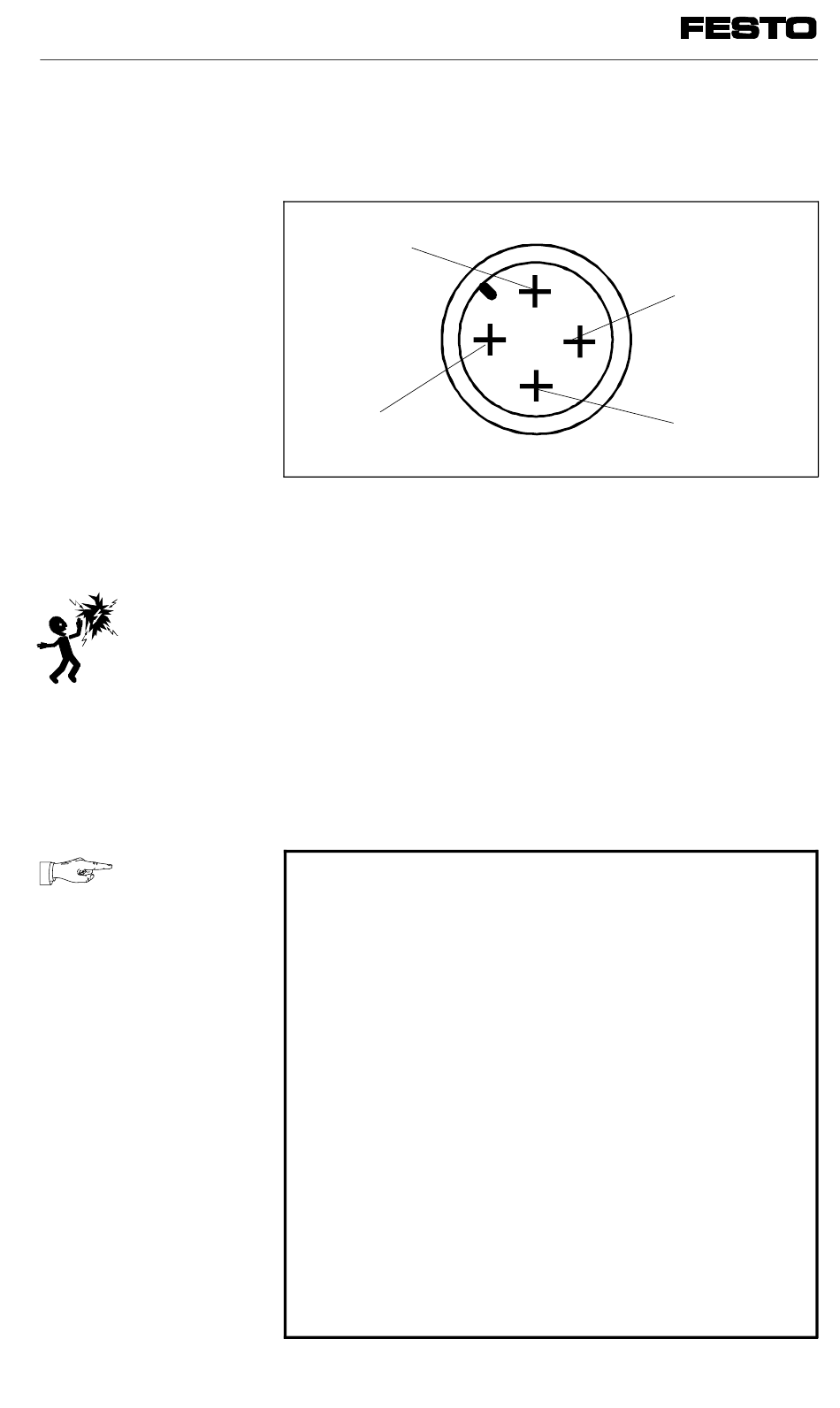

Fig. 3/10 : Affectation des broches du connec-
teur d'alimentation
Ligne équipotentielle
Le terminal de distributeurs dispose de deux
bornes permettant de raccorder une ligne
équipotentielle :
•
sur le connecteur d'alimentation (broche 4,
contact avancé),
•
sur la plaque d'extrémité gauche (filetage M4).
NOTE :
•
Toujours raccorder le potentiel de mise à la
terre à la broche 4 du connecteur d'alimen-
tation.
•
Raccorder la borne de terre de la plaque
d'extrémité gauche par un câble de faible
impédance (câble court et de forte section)
au potentiel de mise à la terre.
•
S'assurer, en installant une liaison de faible
impédance que le carter du terminal de
distributeurs et la borne de terre de la bro-
che 4 soient au même potentiel et qu'aucun
courant de compensation ne circule.
On évite ainsi des incidents dus aux perturba-
tions électromagnétiques.
1
4
2
3
Alimentation 24 V
distributeurs
sorties
0 V
3-19
