Description Des Composants - Festo FB9 Manuel Électronique

VIFB9 - 03/05
3
2
Repère Module
1 Nœud FB9
2 Modules électriques (modules d'entrées/sorties), équipés
Ÿ d'entrées TOR (modules à 4 ou 8 entrées)
Ÿ
de sorties TOR (module à 4 sorties)
3 Plaque d'extrémité gauche comportant un trou taraudé de raccordement
pour un conducteur de protection supplémentaire
4 Modules pneumatiques MIDI ou MAXI (avec embases) équipés de
distributeurs S :
Ÿ distributeurs 5/2
Ÿ distributeurs bistables 5/2
Ÿ distributeur à position médiane 5/3 (à l'échappement, sous pression,
fermé)
Ÿ
plaques d'obturation
5 Modules pneumatiques MIDI, MAXI :
• plaque d'alimentation à échappement intégré (MIDI)
• plaque d'alimentation par zone à échappement intégré (MIDI)
• plaque d'alimentation avec/sans détendeur (MIDI–MAXI) AMJ250
• plaque d'alimentation supplémentaire (MAXI)
6 Plaque d'extrémité droite, suivant les dimensions de la dernière embase
au choix :
Ÿ
avec collecteurs pneumatiques et détendeur intégré pour pression de
pilotage de 5 bar (pression de pilotage impérativement stabilisée)
Ÿ avec collecteurs pneumatiques, mais sans détendeur intégré
Ÿ sans collecteur pneumatique (valable pour MAXI seulement)

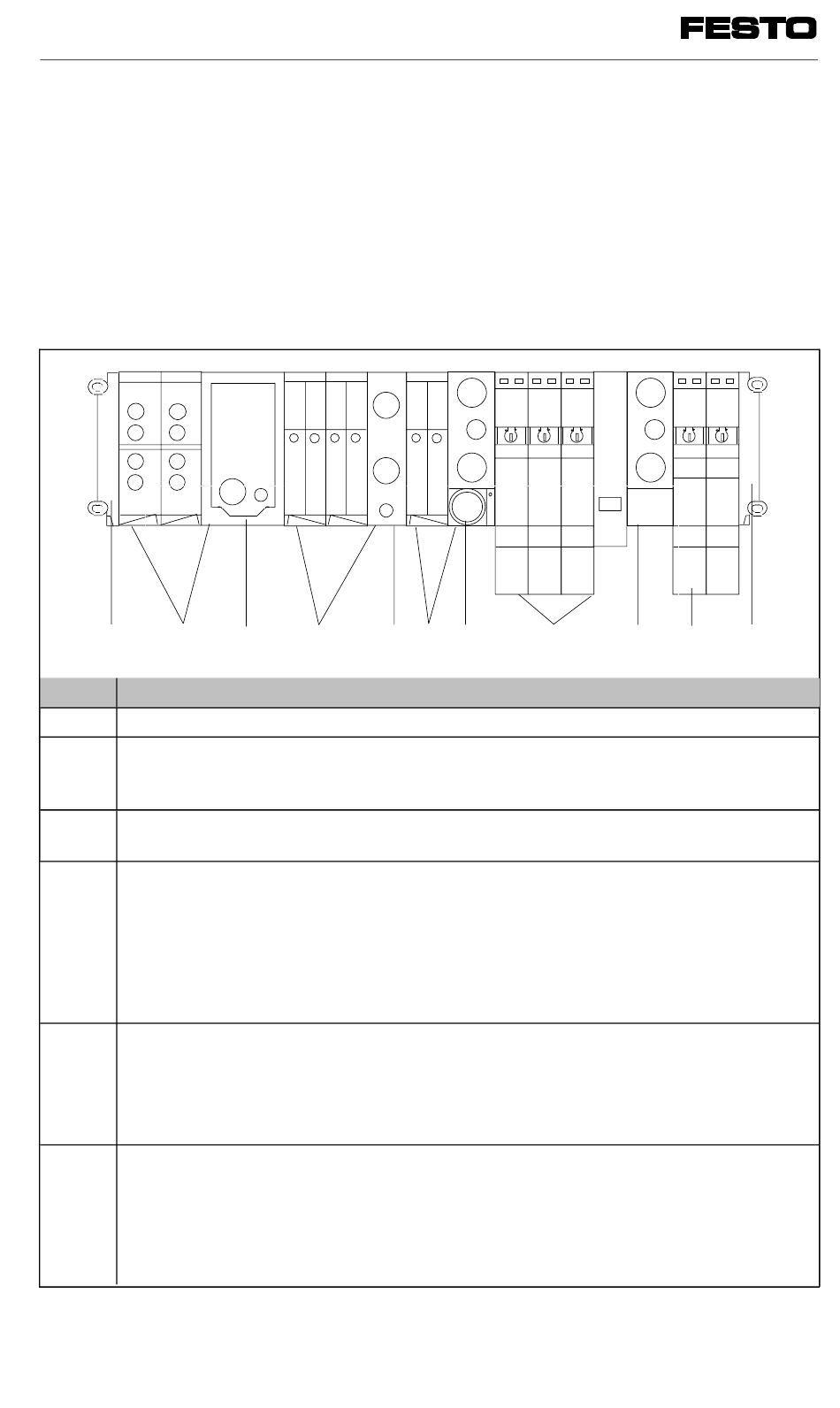

Fig. 1/2 : Modules pour terminaux de distributeurs type 03
9809a
1. Présentation du système
Type 03 : Description des composants
Le terminal de distributeurs type 03 est
composé de plusieurs modules. A chaque
module sont attribués des fonctions et des
éléments de connexion, de signalisation et de
commande particuliers. Le schéma ci-dessous
présente les différents modules :
1 4 5 4 4
5
S = air de pilotage
4 6
5
1-5
