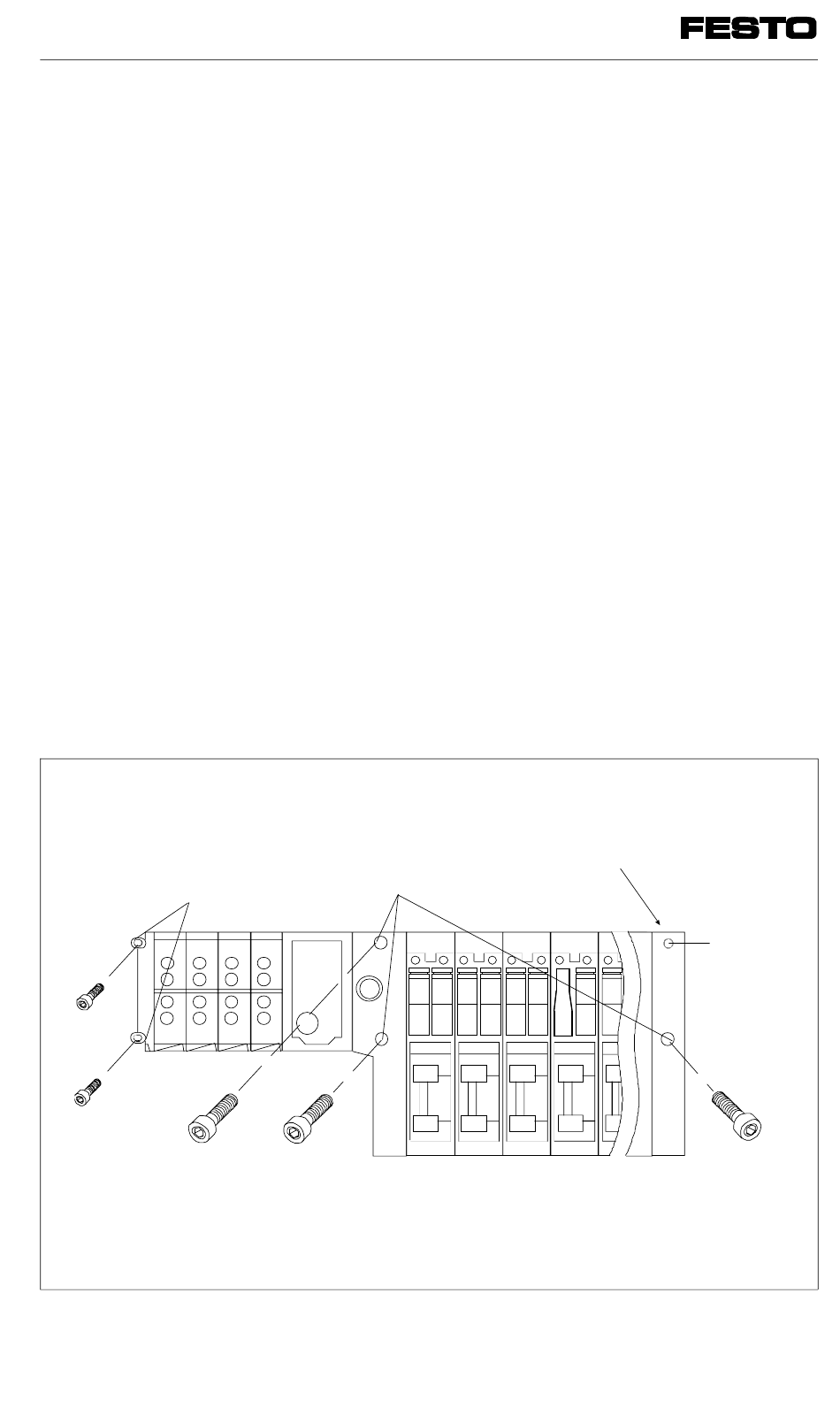

Fig. 2/6 : Montage sur panneau d'un terminal ISO type 05
9809a
2. Montage
Fixer le terminal comme suit :
•
Placer trois vis M10 sur la plaque d'adaptation
et sur la plaque d'extrémité droite (repère 2).
•
Placer deux vis M6 sur la plaque d'extrémité
gauche (repère 1).
Si nécessaire, utiliser les moyens de fixation
supplémentaires suivants :
•
un trou taraudé M10 ("trou borgne" repère 3)
situé sur le dessous, côté droit de la plaque
d'extrémité droite,
•
des équerres de maintien pour les modules
d'E/S (voir conseils de montage joints aux
équerres).
La position de montage du terminal est indiffé-
rente. Si nécessaire, utiliser des rondelles et
se servir aussi du trou taraudé M8 (accessoire
de transport).
Filetage pour anneaux de levage M8
(accessoire de transport)
2
3
2-13
