Repère Description
1 Nœud avec LED et connecteur de bus de terrain, description
plus précise au chapitre "Installation"
2 LED jaunes (pour chaque bobine)
3 Actionneur manuel (pour chaque bobine)
4 Zone de repérage des emplacements de distributeurs
(étiquette de repérage)
5 Emplacement de distributeurs libre avec plaque d'obturation
6 Collecteurs pneumatiques
7 Raccords de travail (2 par distributeur, superposés)
8 Détendeur pour air de pilotage
9 Collecteur pneumatique
10 Raccords d'échappement

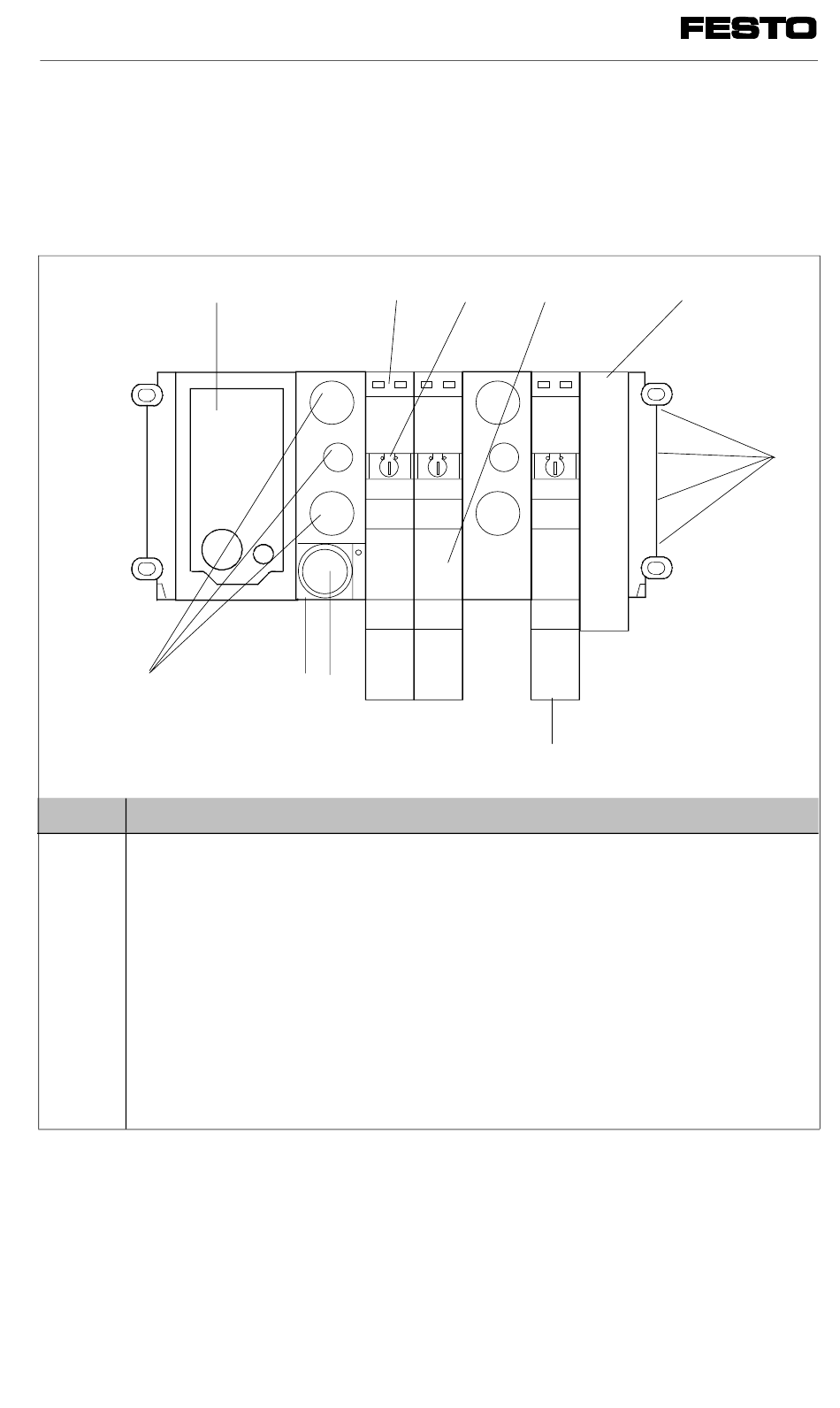

Fig. 1/5 : Eléments de commande, de connexion et de signalisation
des modules MAXI type 03
1-8
1. Présentation du système
Les composants des modules pneumatiques
MAXI type 03 comportent les éléments de
connexion, de signalisation et de commande
suivants :
1
9 8
3 4
2
7
5
6
