DIGIBLIND DMX LED LUXEON

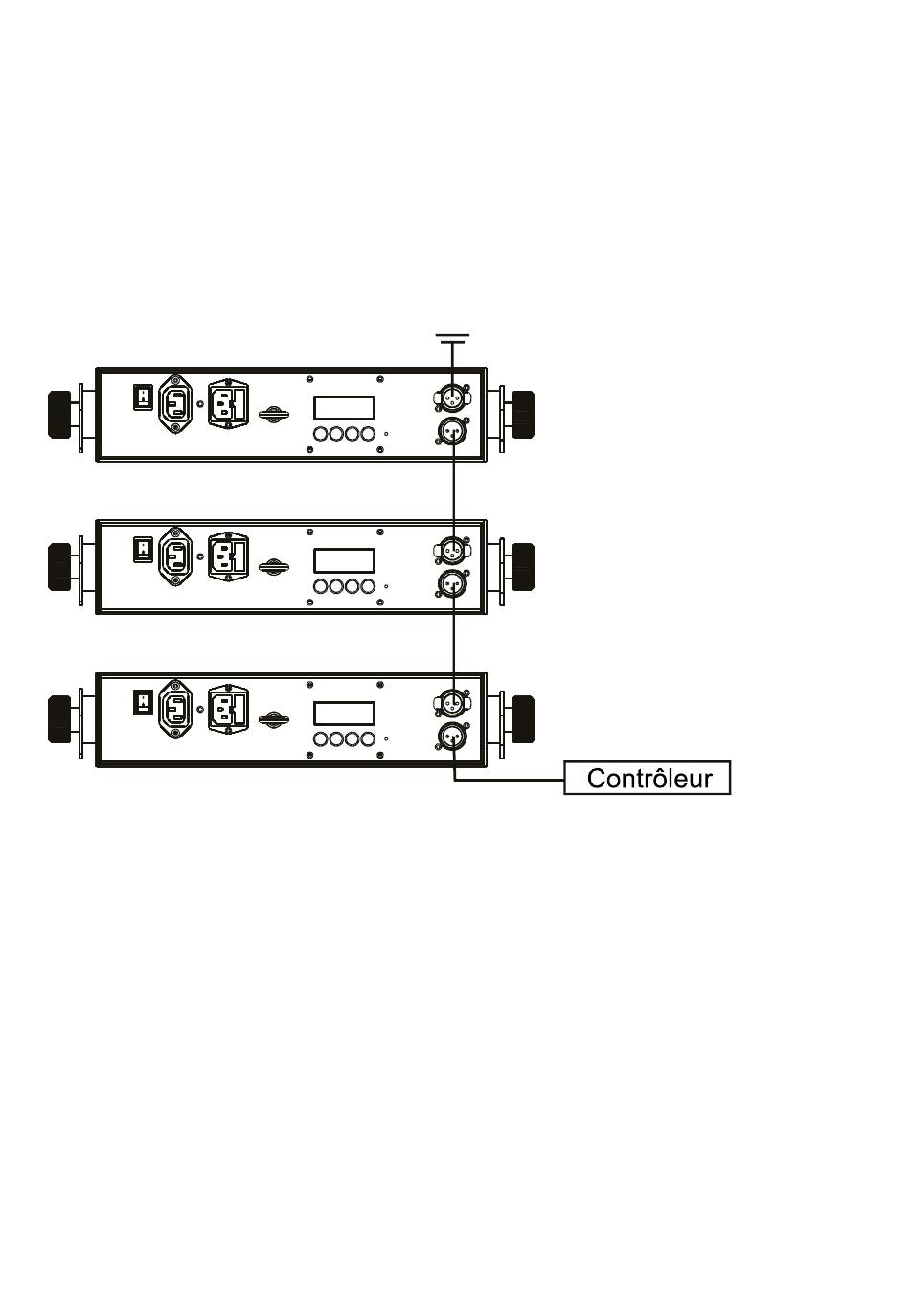

Branchement DMX :
Utilisez des câbles XLR 3 broches pour relier vos appareils les uns aux autres. Branchez votre télécommande DMX à
l'entrée DMX du premier appareil de votre chaîne DMX avec un câble XLR. Branchez ensuite à la sortie DMX de votre
premier projecteur un câble XLR que vous reliez à l'entrée DMX de votre second appareil. Reliez toujours la sortie du
premier appareil à l'entrée de l'appareil suivant, jusqu'à ce que tous les appareils soient reliés les uns aux autres. Vous
pouvez installer vos projecteurs verticalement ou horizontalement.
nB : Pour une installation DMX où les câbles ont à couvrir une distance de plus de 100 m, il est recommandé d'utiliser
un terminal DMX qui est tout simplement une prise XLR munie d'une résistance de 120 Ohm. Branchez ce terminal à la
sortie DMX du dernier appareil de la chaîne.
6 - Adressage
Adressage des appareils :
Tous les appareils doivent avoir une adresse DMX quand vous utilisez un signal DMX, ainsi l'appareil répondra
au signal qui lui est adressé. L'adresse est le numéro du canal sur lequel l'appareil reçoit l'information envoyée
par la télécommande DMX, vous la programmez via le menu «ADDR» à l'aide de l'afficheur à l'arrière du
projecteur.
Vous pouvez programmer tous les appareils sur la même adresse ainsi tous les appareils répondront au même
signal DMX simultanément, ou vous pouvez programmer chaque appareil sur des adresses différentes, ainsi
chaque appareil répondra à son signal DMX, ils seront donc indépendants.
Le DIGIBLIND fonctionne grâce à 3, 4, 12 ou 15 canaux.
Pour adresser séparément chaque appareils vous devez sauter 3, 4, 12 ou 15 canaux entre chaque adresse. Si le
projecteur est en mode 4 canaux :
L'adresse du premier appareil sera 1, celle du second appareil sera 5 (1+4), celle du troisième appareil sera 9
(5+4), ainsi de suite.
nB : Après avoir allumé le projecteur, l'appareil détectera automatiquement le signal DMX. S'il reçoit le
signal, l'écran du tableau de bord affichera «A.001», s'il ne reçoit aucun signal, l'écran affichera «A001».
Page 6
