Rotex RKRTR Manuel D'installation page 7

2 Den Temperatursensor EKRTETS in einen elektrischen
Stromkreis (’16 mm maximal) integrieren, der in der
Bodenkonstruktion installiert ist - siehe unten.
Den Kanal für die elektrische Leitung des Temperatur-
sensors in der Weise abdichten, dass der Thermostat gegen
heißen Luftstrom geschützt ist und es möglich ist, den
Temperatursensor bei Bedarf auszuwechseln.

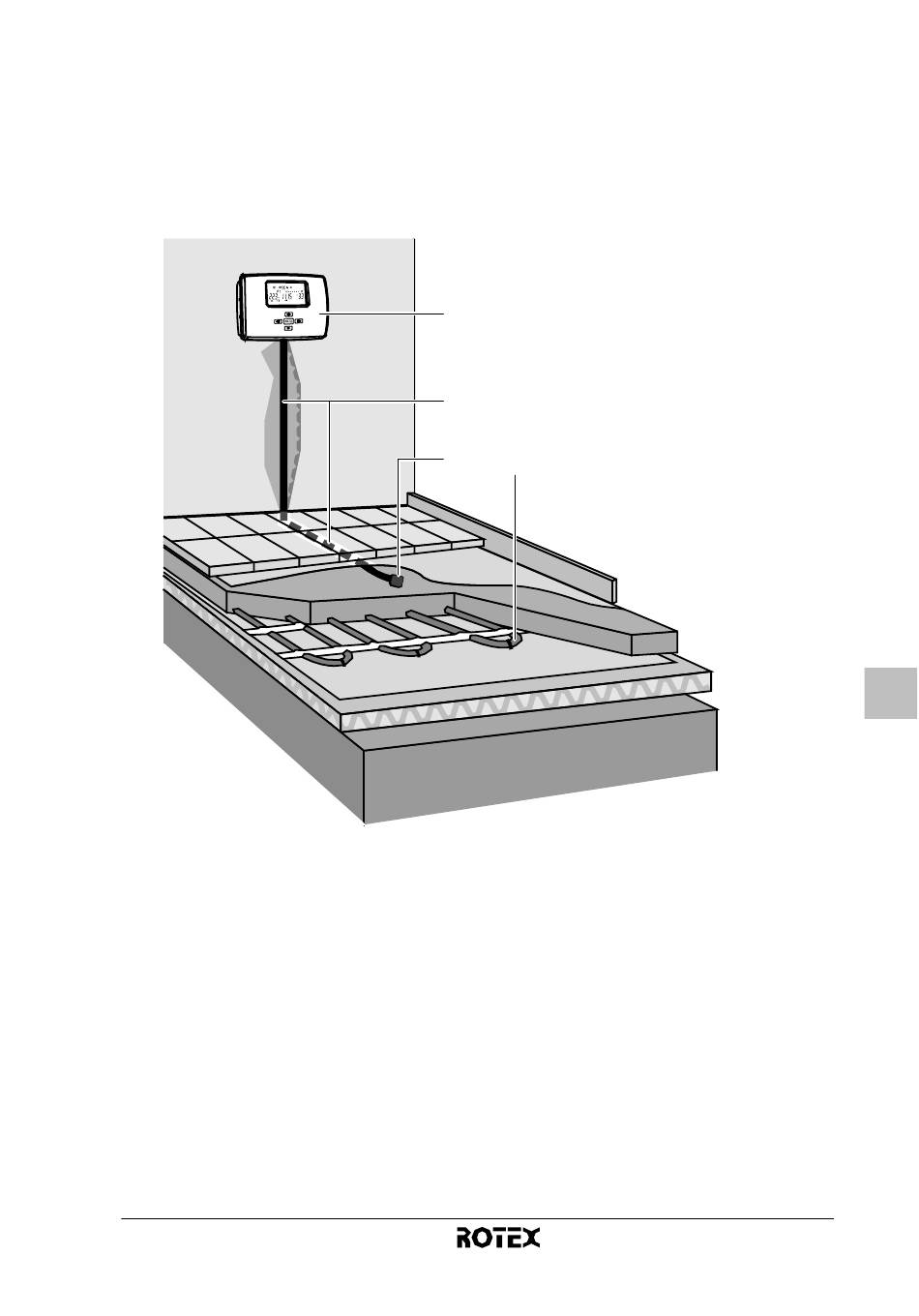

1
Thermostat
2
Kabelkanal für die elektrische Leitung des Temperatursensors
(Ø16 mm maximal)
3
Temperatursensor EKRTETS (in abgedichtetem Kabelkanal
steckend)
4
Wasserrohre
3 Das Kabel zum Temperatursensor durch den Kabelkanal
führen, bis er an der Abdichtung anlangt.
RKRTR + EKRTETS
Raumthermostat
4PW56107-1
figure1
1
2
3 4
Installationsanleitung
5
