5 A seconda dell'applicazione, eseguire i collegamenti dei fili.
L'installazione dei componenti elettrici e i collega-
menti in loco devono essere effettuati da un elettri-
cista qualificato e in conformità con le normative
europee e nazionali vigenti in materia.

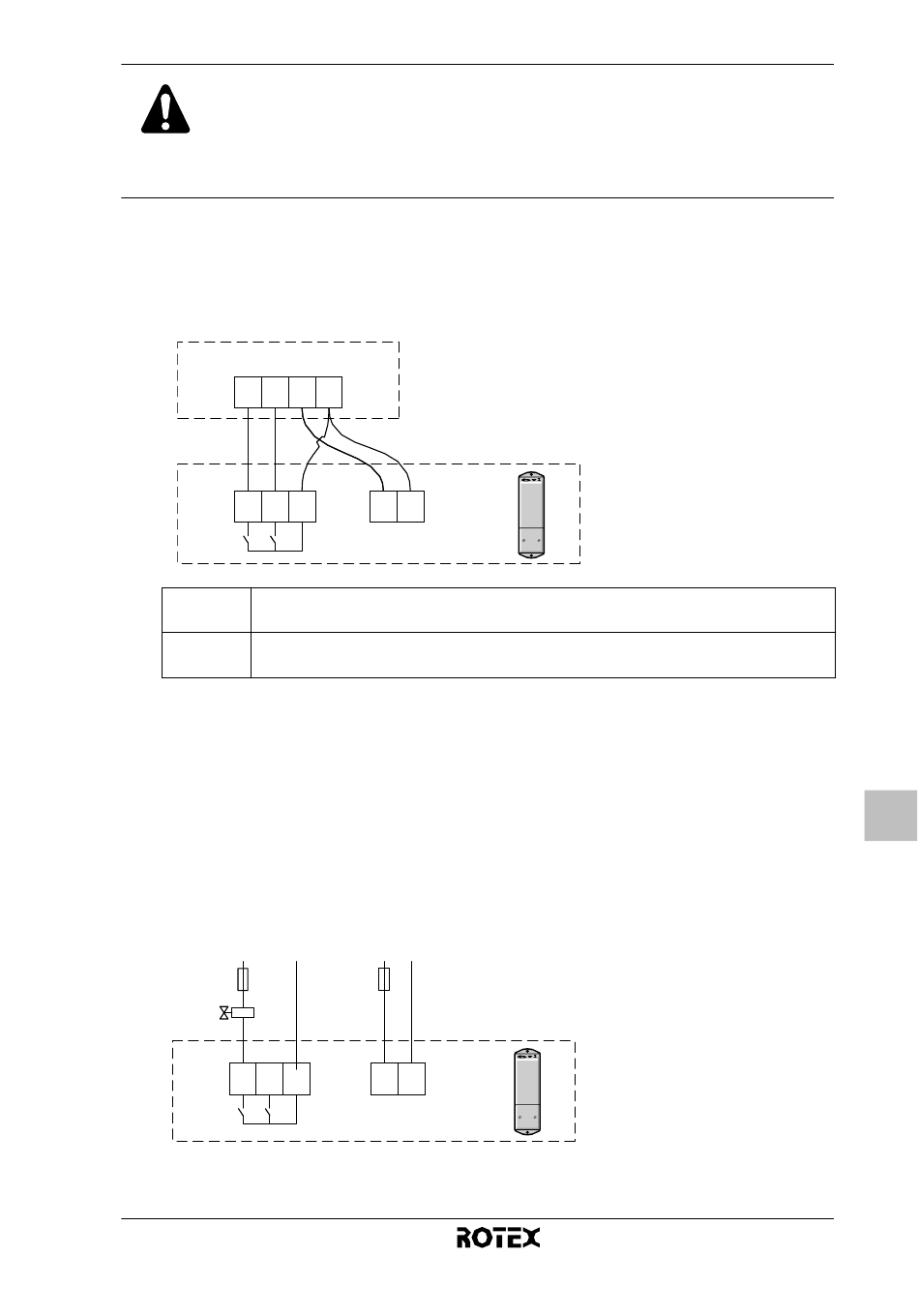

5a Per il collegamento all'unità, fare riferimento allo schema
elettrico dell'unità.
Unità di esempio
H C L N
X1M H C
com
H Richiesta di riscaldamento
C Richiesta di raffreddamento
Per le applicazioni di solo riscaldamento, non è necessario
installare il filo di collegamento a C.
Utilizzare fili con dimensioni di 0,75~1,50 mm
5b In caso di collegamento alla valvola motorizzata, collegare la
valvola motorizzata e il ricevitore come mostrato nella
figurata (per le applicazioni di solo riscaldamento).
1N~50 Hz
230 VAC
L
X1M H C
com
RKRTR + EKRTETS
Termostato ambiente
4PW56107-1
L N X2M
1N~50 Hz
230 VAC
L N
N
L N X2M
2
.
