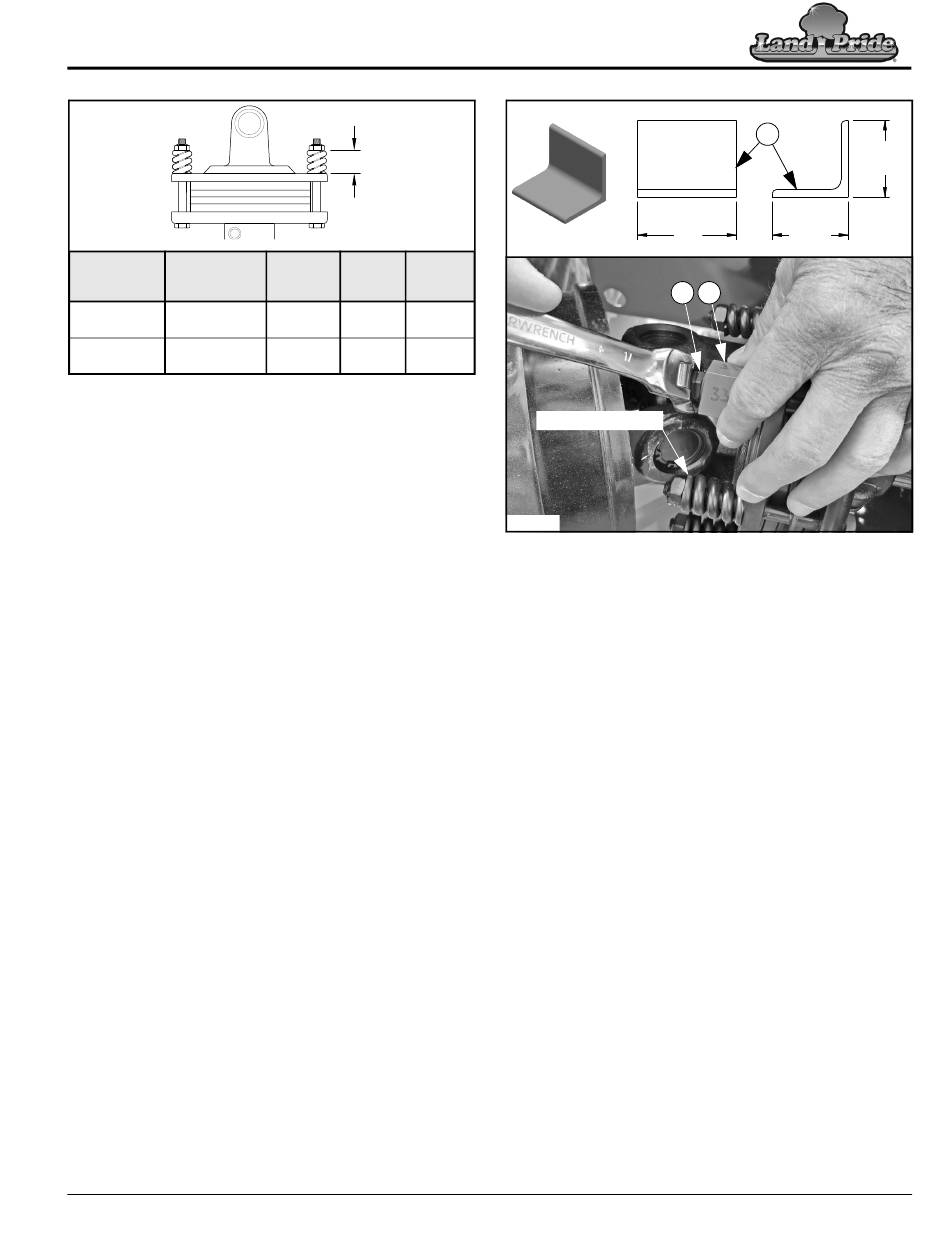

Réglage de la hauteur du ressort hélicoïdal
Figure 5-8
Réglage de la hauteur du ressort hélicoïdal
Consulter la Figure 5-8 :
Serrer progressivement chaque boulon de coupelle d'appui du res-
sort jusqu'à l'obtention de la hauteur de ressort « A » appropriée.
Au besoin, un indicateur de hauteur de ressort peut être fabriqué
pour mesurer la hauteur de chaque ressort. Pour des instruc-
tions détaillées, se référer à la rubrique « Indicateur de hauteur
du ressort hélicoïdal » sur cette page.
15 décembre 2025
A
Vitesse Numéro Hauteur
de prise de la « A » du
de force catégorie ressort
3,4 cm
540/1 000 V
(1,32 po)
3,4 cm
540/1 000 V
(1,32 po)
83313.epsi
Indicateur de hauteur A
du ressort
2
Ressort de l'embrayage
83313.tif
Indicateur de hauteur du ressort hélicoïdal
Figure 5-9
Indicateur de hauteur du ressort hélicoïdal
Consulter la Figure 5-9 :
Une jauge de ressort peut être fabriquée pour mesurer la hau-
teur du ressort. Cette jauge permet des économies de temps lors
du serrage des ressorts et peut être réutilisée chaque fois que
les écrous à ressort seront desserrés et resserrés.
1. Couper un fer d'angle de 1 x 1 po (n
diquée à la Figure 5-8. (Le fer d'angle est fourni par le client.)
2. Placer la jauge fabriquée (n
mité contre le disque d'embrayage.
3. Serrer l'écrou à ressort (n
rieure de l'écrou soit au même niveau que la partie supé-
rieure de la jauge d'angle.
4. Répéter les étapes 2 et 3 sur chaque ressort d'embrayage.
